Řadový ochranný přístroj, třípólový, provedení 5 V 3 | 7 | 10 | Svorka

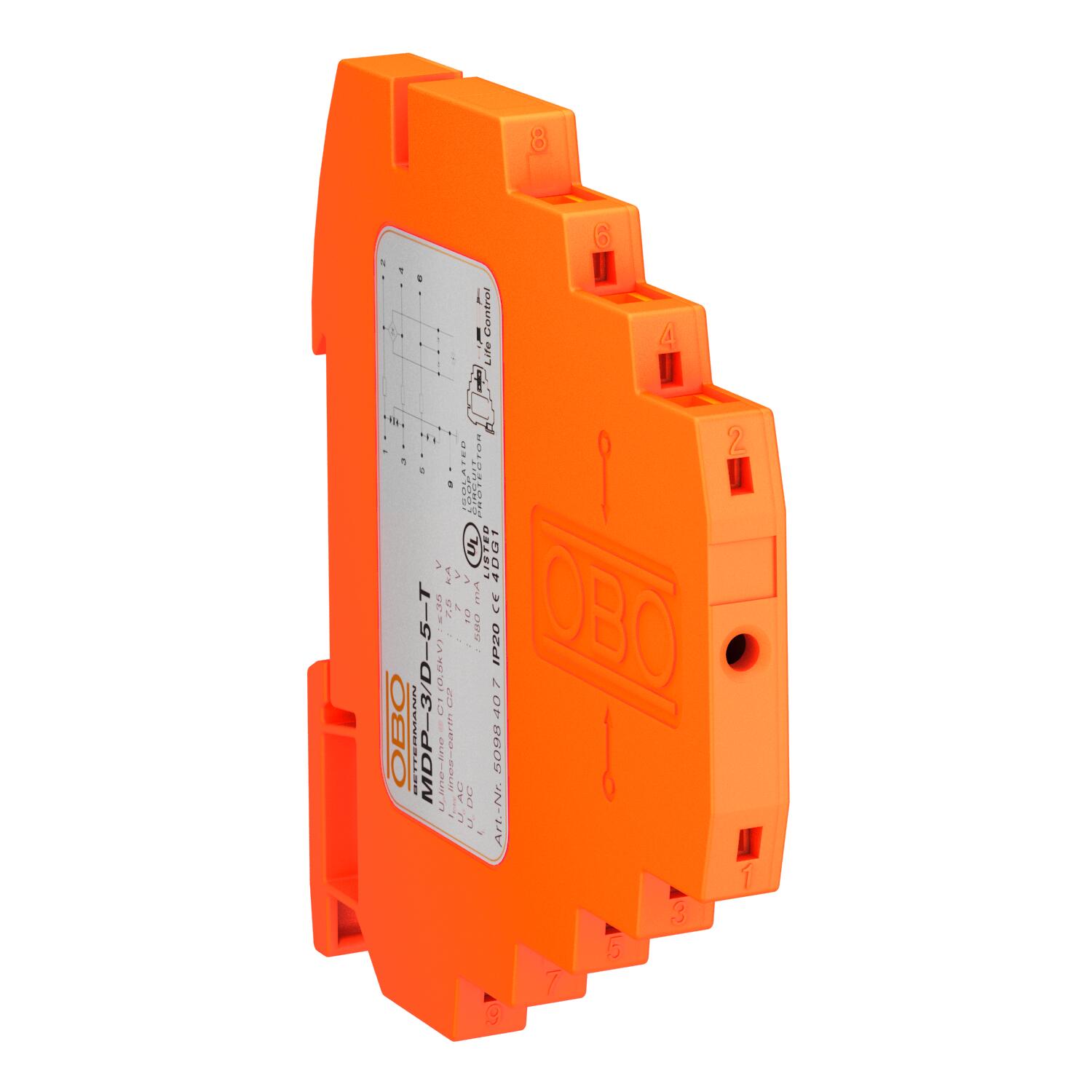

Řadový ochranný přístroj, třípólový, provedení 5 V

Obj. č. 5098407 | EAN 4012195406846

Obj. č. / Typ

Počet pólů

Nejvyšší trvalé napětí AC	7 V

Nejvyšší trvalé napětí DC	10 V

Zástrčkový systém	Svorka

Popis výrobku

Popis výrobku

Svodič bleskových proudů s testovací funkcí; provedení 5 V

• Jmenovitý zatěžovací proud 0,58 A
• Ochranný přístroj pro vícežilové systémy
• Přímé uzemnění stínění, s bezšroubovými připojovacími svorkami
• Prostorově nenáročná šířka jen 8,7 mm
• Možnost zkoušení ochranného zapojení pomocí zkušebního přístroje Life Control
• Velký rozsah frekvencí 0–100 MHz
• UL Listed (4DG1)

Použití: Univerzální použití na profilové liště 35 mm ve všech běžných rozvaděčových skříních.

Technické údaje

Technické údaje

Celkový svodový proud (10/350)	D1: 1,5 kA
Celkový svodový proud (8/20)	7,5 kA
Izolační odpor	>10 MΩ
Jmenovité napětí	5 V
Jmenovitý zatěžovací proud AC	0,4 A
Jmenovitý zatěžovací proud DC	0,58 A
Kapacita (žíla-žíla)	< 40 pF
Kategorie	Typ 1 + 2 + 3 / D1 + C2 + C1
Kontakt pro dálkovou signalizaci	Ne
LPZ	0→3
Mezní kmitočet	100 MHz
Monitorování svodiče	Ne
Nejvyšší trvalé napětí AC	7 V
Nejvyšší trvalé napětí DC	10 V
Ochranná úroveň @ C1	<50 V
Ochranná úroveň žíla – zem	<800 V
Ochranná úroveň žíla – žíla	<35 V
Odolnost proti rázovému proudu žíla – zem	C2: 5 kV / 2,5 kA (8/20µs)
Odolnost proti rázovému proudu žíla – žíla	C1: 0,5 kV / 0,25 kA (8/20µs)
Počet pólů	3
Připojení stínění	Ano

Připojovací průřez flexibilních vodičů, max.	2,5 mm²
Připojovací průřez flexibilních vodičů, min.	0,14 mm²
Připojovací průřez laněných vodičů, max.	1,5 mm²
Připojovací průřez laněných vodičů, min.	0,14 mm²
Připojovací průřez pevných vodičů, max.	2,5 mm²
Připojovací průřez pevných vodičů, min.	0,14 mm²
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne
Rozměr	5V
Schválení	UL
Sériový odpor jednotlivých žil	2,35 Ω ± 5 %
Signalizace na přístroji	Možnost načtení
SPD dle IEC 61643-21	Třída I + II + III / D1 + C2 + C1
Stínění	přímé
Stupeň krytí	IP20
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Uzemnění prostřednictvím:	Přístrojová lišta
Vložený útlum (insertion loss)	≤3 dB
Zástrčkový systém	Svorka
Zkušební norma	IEC 61643-21
