Redukce, závit PG | | 16 | 11 | 27

morepic-1

morepic-2

Redukce, závit PG

Obj. č. 2030756 | EAN 4012195434412

Obj. č. / Typ

Rozměr závitu Pg – vnější

Rozměr závitu Pg – vnitřní

Velikost klíče

Popis výrobku

Popis výrobku

Redukce, vnitřní a vnější závit PG dle DIN 40430.

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Bez obsahu halogenů	Ano
Délka závitu	10 mm
Druh závitu – vnější	PG
Druh závitu – vnitřní	PG
Materiál	Polyamid
Niklováno	Ne
ochrana proti výbuchu	Ne
Rozměr	PG16-PG11

Rozměr e	29 mm
Rozměr L1	10 mm
Rozměr L2	6 mm
Rozměr L3	10,5 mm
Rozměr závitu Pg – vnější	16
Rozměr závitu Pg – vnitřní	11
Rozměr D	11,5 mm
Velikost klíče	27

Všechny typy

Všechny typy

Typ	Rozměr závitu Pg – vnější	Rozměr závitu Pg – vnitřní	Velikost klíče	Obj. č.	Množství	Nejm. prod. jedn.
107 R PG11- 7 PA	11	7	22	2030705	Kus	50 Kus
107 R PG13- 9 PA	13,5	9	24	2030713	Kus	50 Kus
107 R PG16- 9 PA	16	9	27	2030748	Kus	50 Kus
107 R PG16-11 PA	16	11	27	2030756	Kus	50 Kus
107 R PG21-11 PA	21	11	32	2030764	Kus	50 Kus
107 R PG21-13 PA	21	13,5	32	2030772	Kus	50 Kus
107 R PG21-16 PA	21	16	32	2030780	Kus	50 Kus
107 R PG29-16 PA	29	16	40	2030799	Kus	50 Kus
107 R PG29-21 PA	29	21	39	2030802	Kus	25 Kus
107 R PG36-29 PA	36	29	50	2030810	Kus	25 Kus
107 R PG36-21 PA	36	21	50	2030829	Kus	25 Kus
107 R PG42-29 PA	42	29	55	2030837	Kus	25 Kus

Ke stažení

Datový list 107 R PG16-11 PA / 2030756 , 0.20MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

Výrobková grafika 107 R PG16-11 PA / 2030756, 82.97 kB, jpg

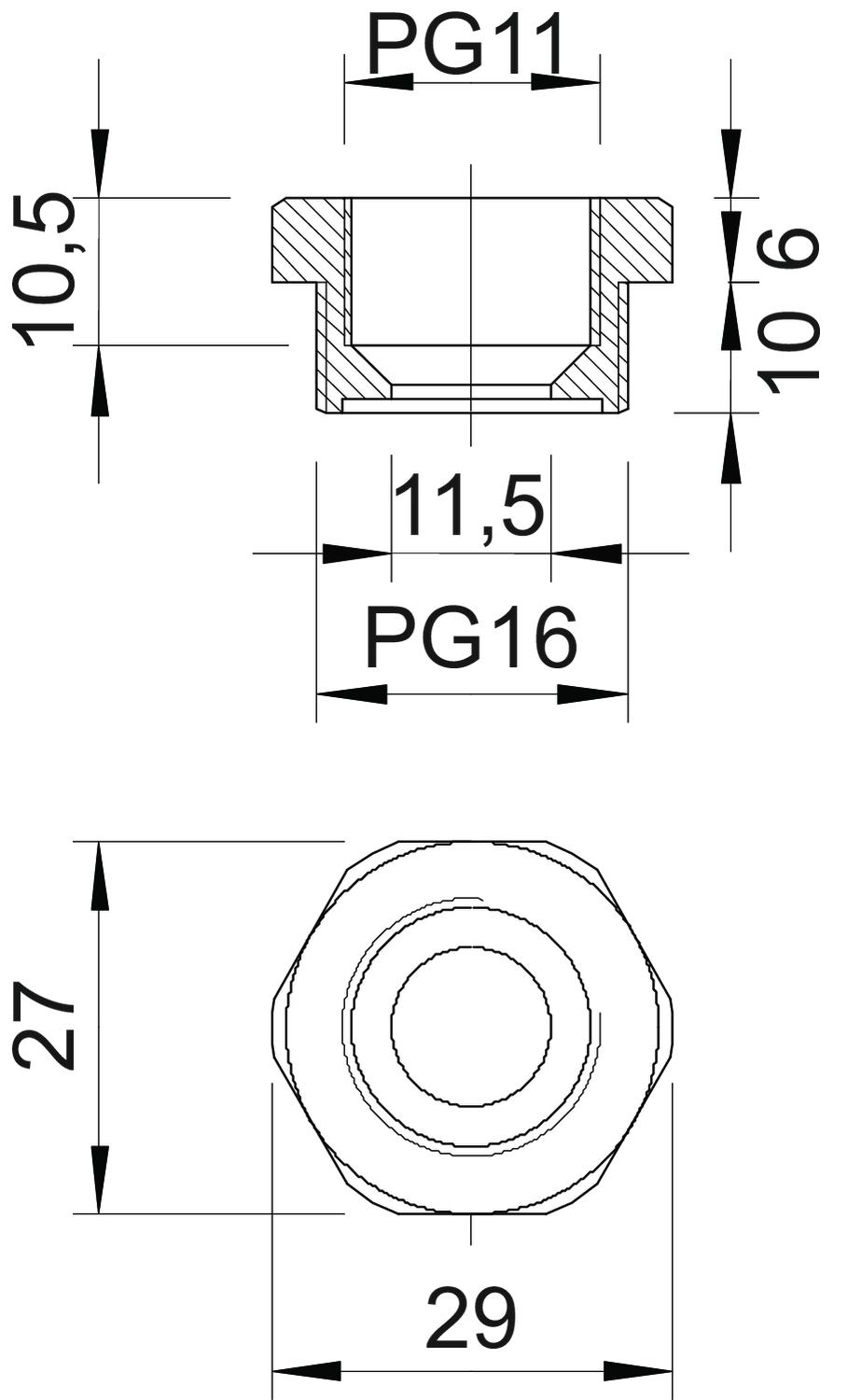

Rozměrový výkres 107 R PG16-11 PA / 2030756, 78.43 kB, jpg
