Redukční těsnicí vložka, metrická 29 | 41,7 | 50

morepic-1

morepic-2

Redukční těsnicí vložka, metrická

Obj. č. 2029578 | EAN 4012195360667

Obj. č. / Typ

Rozměr D1

Rozměr D2

Vhodný pro metrický rozměr závitu

Popis výrobku

Popis výrobku

Redukuje těsnicí oblast D kabelové vývodky V-TEC VM a V-TEC VM L

Technické údaje

Technické údaje

Barva	černá
Bez obsahu halogenů	Ne
Materiál	Kaučuková směs
Provedení	Ostatní
Rozměr	M50
Rozměr D1	29 mm
Rozměr D2	41,7 mm

Rozměr H	18,5 mm
Těsnicí oblast D, max.	29 mm
Těsnicí oblast D, min.	18 mm
Tloušťka	18,5 mm
Vhodný pro metrický rozměr závitu	50
Vnější průměr	41,7 mm
Vnitřní průměr	29 mm

Všechny typy

Všechny typy

Typ	Rozměr D1	Rozměr D2	Vhodný pro metrický rozměr závitu	Obj. č.	Množství	Nejm. prod. jedn.
107CR VM 12	5 mm	8,9 mm	12	2029560	Kus	50 Kus
107CR VM 16	7 mm	12,7 mm	16	2029563	Kus	50 Kus
107CR VM 20	9 mm	16 mm	20	2029566	Kus	50 Kus
107CR VM 25	13 mm	20,7 mm	25	2029569	Kus	50 Kus
107CR VM 32	16 mm	25,7 mm	32	2029572	Kus	25 Kus
107CR VM 40	23 mm	33,7 mm	40	2029575	Kus	25 Kus
107CR VM 50	29 mm	41,7 mm	50	2029578	Kus	25 Kus
107CR VM 63	40 mm	54,8 mm	63	2029581	Kus	25 Kus

Ke stažení

Datový list 107CR VM 50 / 2029578 , 0.18MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

EU prohlášení o shodě EU prohlášení o shodě ,

Stáhnout

EU prohlášení o shodě EU prohlášení o shodě ,

Stáhnout

REACH Prohlášení o shodě 107CR VM 50 / 2029578 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě 107CR VM 50 / 2029578 , 0.12MB , pdf

Stáhnout

Návod k montáži Návod k montáži V-TEC VM.. ..x.. , 2.00MB , pdf

Stáhnout

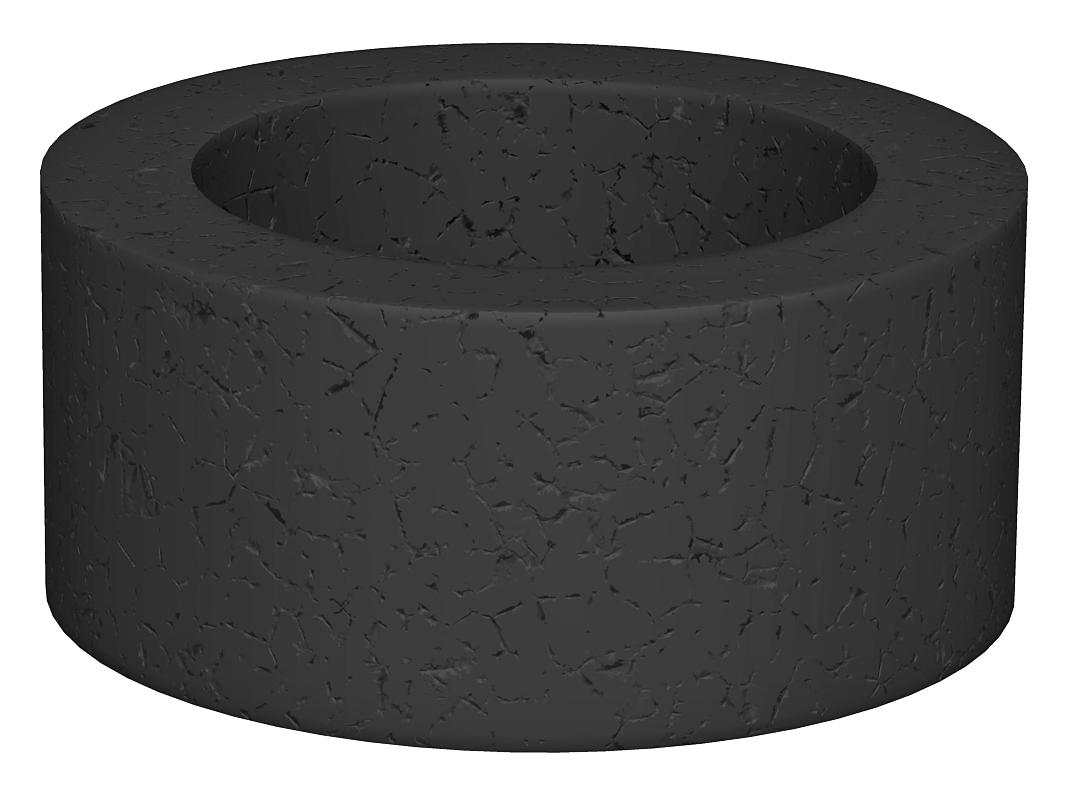

Výrobková grafika 107CR VM 50 / 2029578, 50.81 kB, jpg

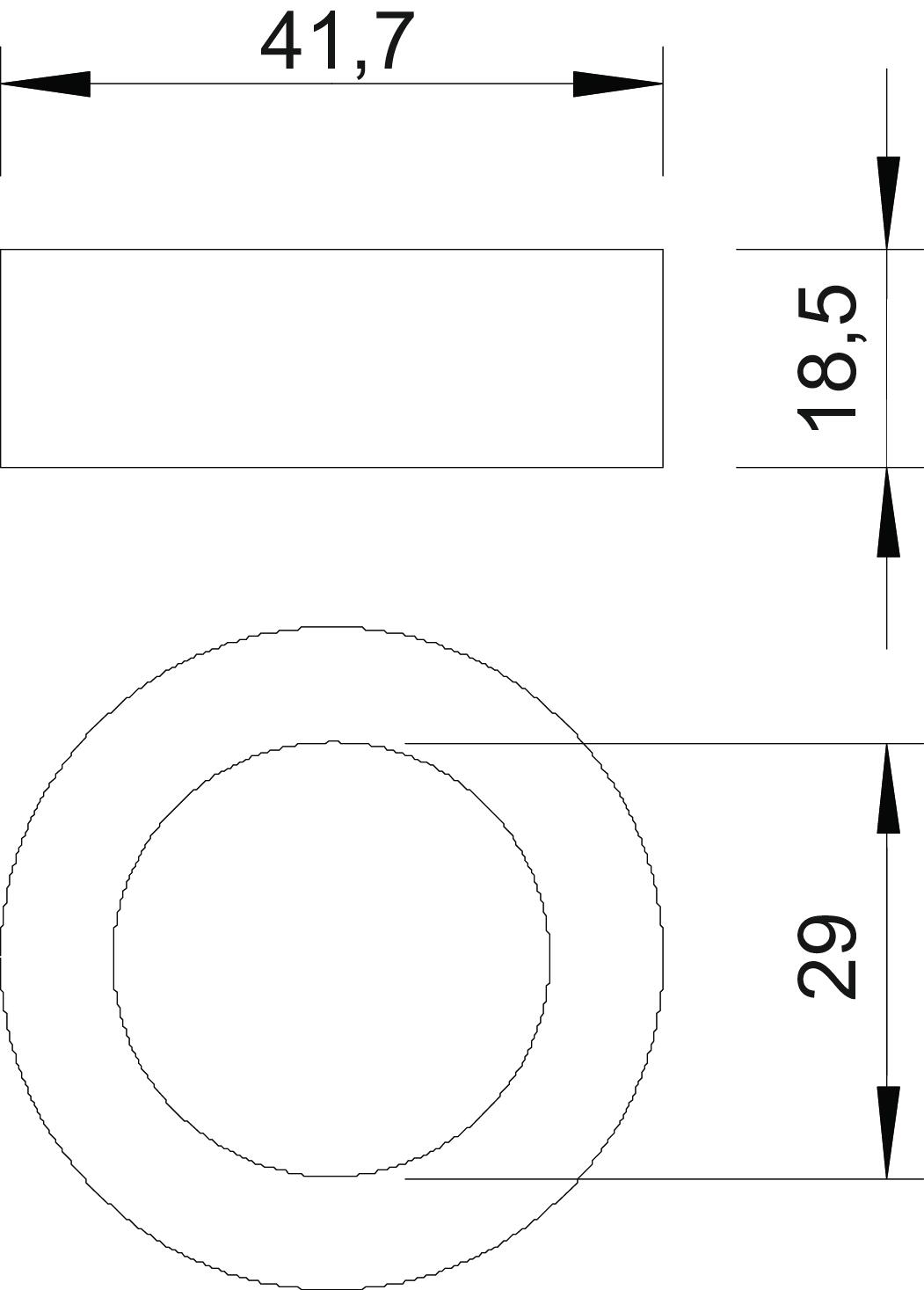

Rozměrový výkres 107CR VM 50 / 2029578, 50.66 kB, jpg

107CR VM 50 / 2029578
