Redukční úhelník a zakončení 60 DD 100 | 60

morepic-1

morepic-2

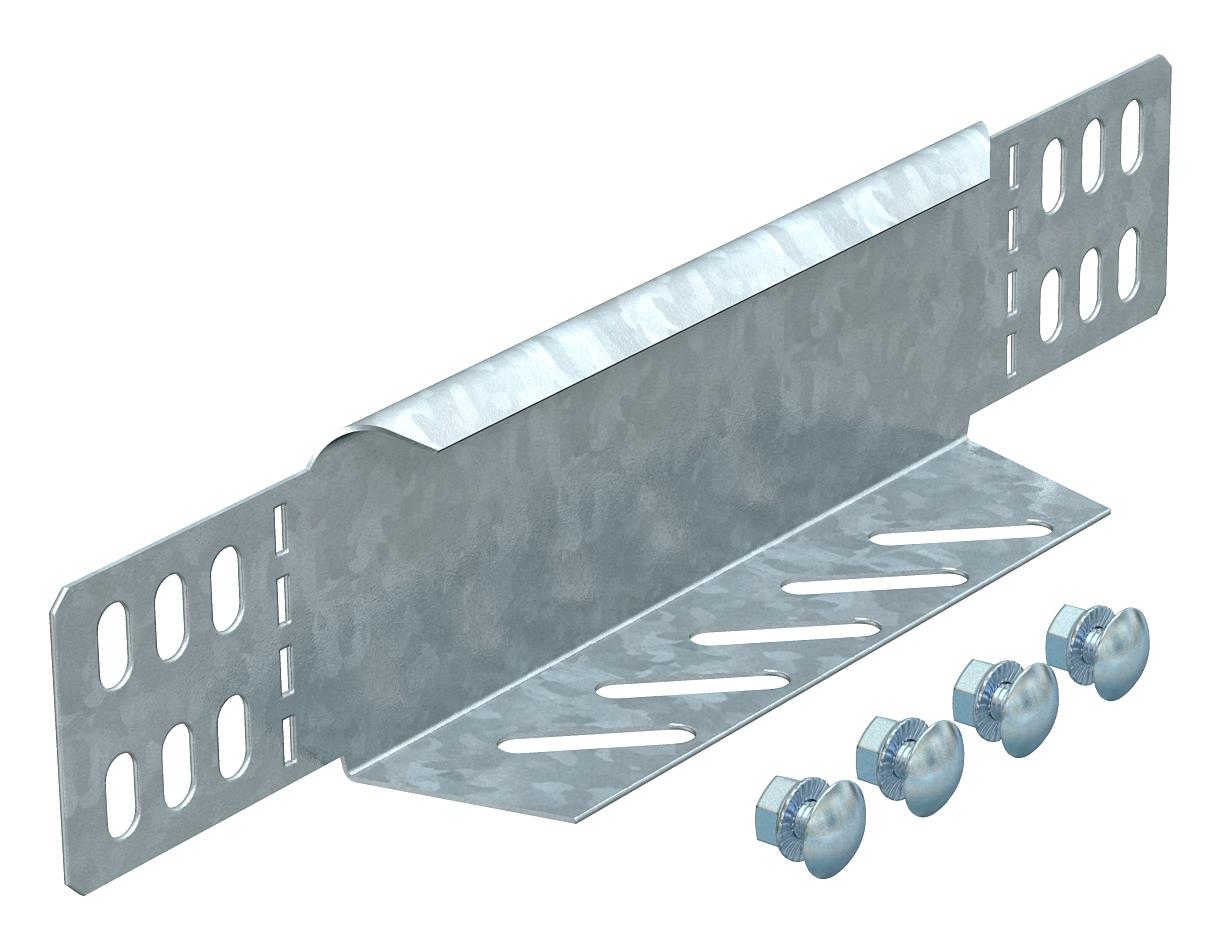

Redukční úhelník a zakončení 60 DD

Obj. č. 7106106 | EAN 4012196982820

Obj. č. / Typ

Šířka

Výška	60 mm

Popis výrobku

Popis výrobku

Redukční úhelníky a zakončení pro kabelové žlaby s výškou bočnice 60 mm.

Technické údaje

Technické údaje

Barva	pozinkováno
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	Pásově zinkováno, zinek/hliník, double dip
Rozměr	60x100
Rozměr B	100 mm

Šířka	4 in
Šířka	100 mm
Tloušťka plechu	1 mm
Výška	2 in
Výška	60 mm
Zachování funkčnosti	Ne

Všechny typy

Všechny typy

Typ	Šířka	Výška	Obj. č.	Množství	Nejm. prod. jedn.
RWEB 610 DD	100 mm	60 mm	7106106	Kus	1 Kus
RWEB 615 DD	150 mm	60 mm	7106110	Kus	1 Kus
RWEB 620 DD	200 mm	60 mm	7106114	Kus	1 Kus
RWEB 630 DD	300 mm	60 mm	7106118	Kus	1 Kus
RWEB 640 DD	400 mm	60 mm	7106122	Kus	1 Kus
RWEB 660 DD	600 mm	60 mm	7106130	Kus	1 Kus
RWEB 605 DD	50 mm	60 mm	7107145	Kus	1 Kus

Ke stažení

Datový list RWEB 610 DD / 7106106 , 0.17MB , pdf

Příručka KTS cable tray systems , 1.61MB , pdf

Katalog Cable support systems , 45.23MB , pdf

EU prohlášení o shodě RWEB 610 DD / 7106106 , 0.13MB , pdf

REACH Prohlášení o shodě RWEB 610 DD / 7106106 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě RWEB 610 DD / 7106106 , 0.12MB , pdf

Stáhnout

Pomůcka pro výběr Selection aid cable trays, screwable , 2.17MB , pdf

Pomůcka pro výběr Selection aid for cable trays, Magic , 0.23MB , pdf

Návod k montáži Latchable Magic cable tray systems , 11.70MB , pdf

Návod k montáži Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf

Návod k montáži General information on the mounting , 2.65MB , pdf

Výrobková grafika RWEB 610 DD / 7106106, 79.50 kB, jpg

Rozměrový výkres RWEB 610 DD / 7106106, 58.35 kB, jpg

RWEB 610 DD / 7106106

7106106_KSTP1.stp, 107.60 kB
