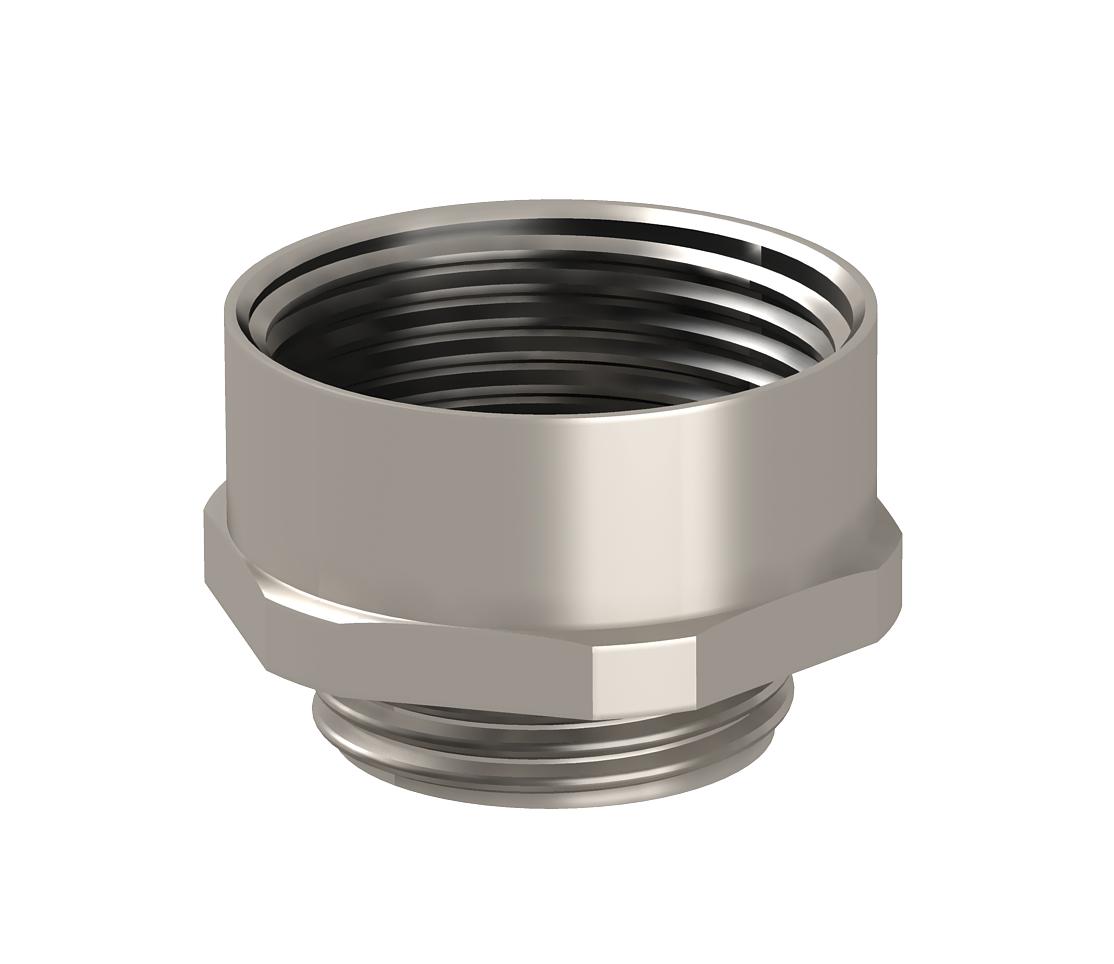

Rozšíření, metrický závit

Obj. č. 2088284 | EAN 4012195372196

Obj. č. / Typ

Rozměr metrického závitu – vnější

Rozměr metrického závitu – vnitřní

Popis výrobku

Popis výrobku

Oblast aplikací mosazných kabelových vývodek zahrnuje různé průmyslové odbočné krabice, rozvaděče i propojovací skříně, v nichž zajišťuje bezpečný průchod kabelů nejrůznějších systémů dnem skříňových rozvaděčů s distribučními i řídícími funkcemi. Pro vyšší mechanické požadavky nabízí OBO celou řadu rozšíření (část K) dle normy DIN 46320.
* Ceny dle notace DEL.

Technické údaje

Technické údaje

Druh závitu – vnější	metrický
Druh závitu – vnitřní	metrický
Materiál	mosazi
Niklováno	Ano
ochrana proti výbuchu	Ne
Povrch	Poniklováno
Rozměr	M32-M40

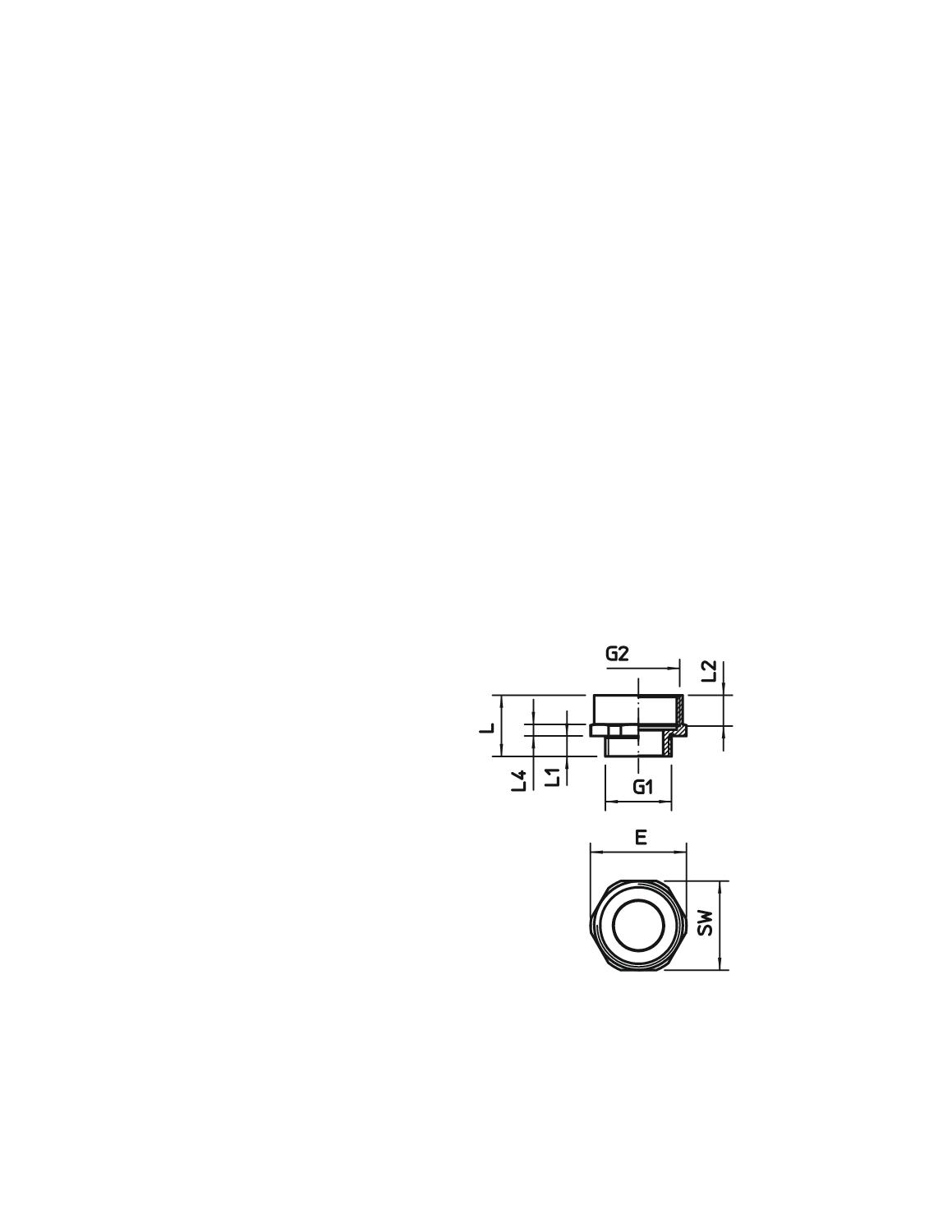

Rozměr e	45,5 mm

Rozměr L1	8 mm
Rozměr L2	10 mm
Rozměr L4	5 mm
Rozměr metrického závitu – vnější	32
Rozměr metrického závitu – vnitřní	40
Rozměr D	26 mm
Rozměr L	23,8 mm
Velikost klíče	42

Všechny typy

Všechny typy

Typ	Rozměr metrického závitu – vnější	Rozměr metrického závitu – vnitřní	Obj. č.	Množství	Nejm. prod. jedn.
165 ADA M12-16	12	16	2088280	Kus	50 Kus
165 ADA M16-20	16	20	2088281	Kus	50 Kus
165 ADA M20-25	20	25	2088282	Kus	50 Kus
165 ADA M25-32	25	32	2088283	Kus	50 Kus
165 ADA M32-40	32	40	2088284	Kus	25 Kus
165 ADA M40-50	40	50	2088285	Kus	10 Kus
165 ADA M 50-63	50	63	2088286	Kus	5 Kus
