Rychlospojka
Obj. č. 6016545 | EAN 4012196518111
- Popis výrobku
-

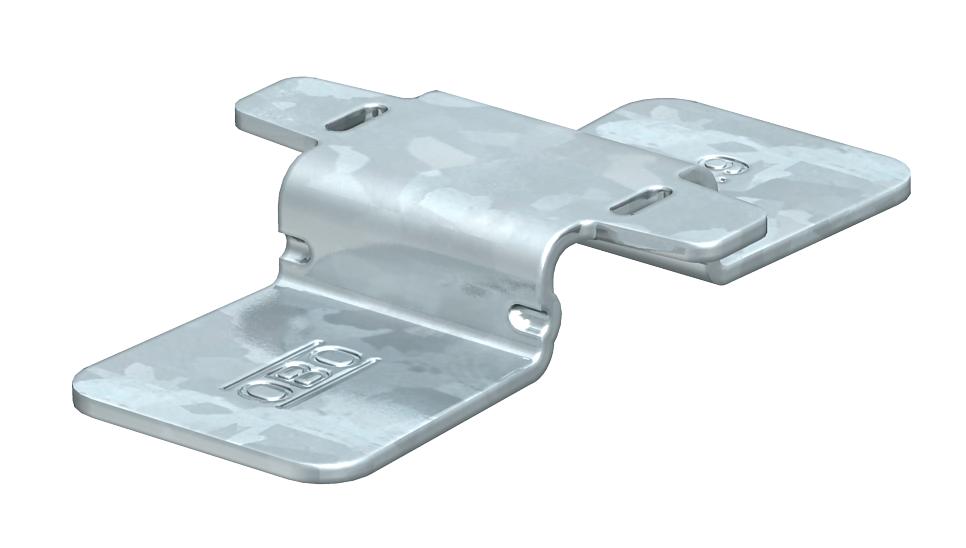

Popis výrobkuRychlospojka pro bezšroubové podélné spojení mřížových žlabů bez speciálního nářadí, pro mřížové žlaby do šířky 150 mm.
Obr. umístění a počtu spojek mřížového žlabu.
50–150 mm = 2 ks
-
- Technické údaje
-
Technické údaje

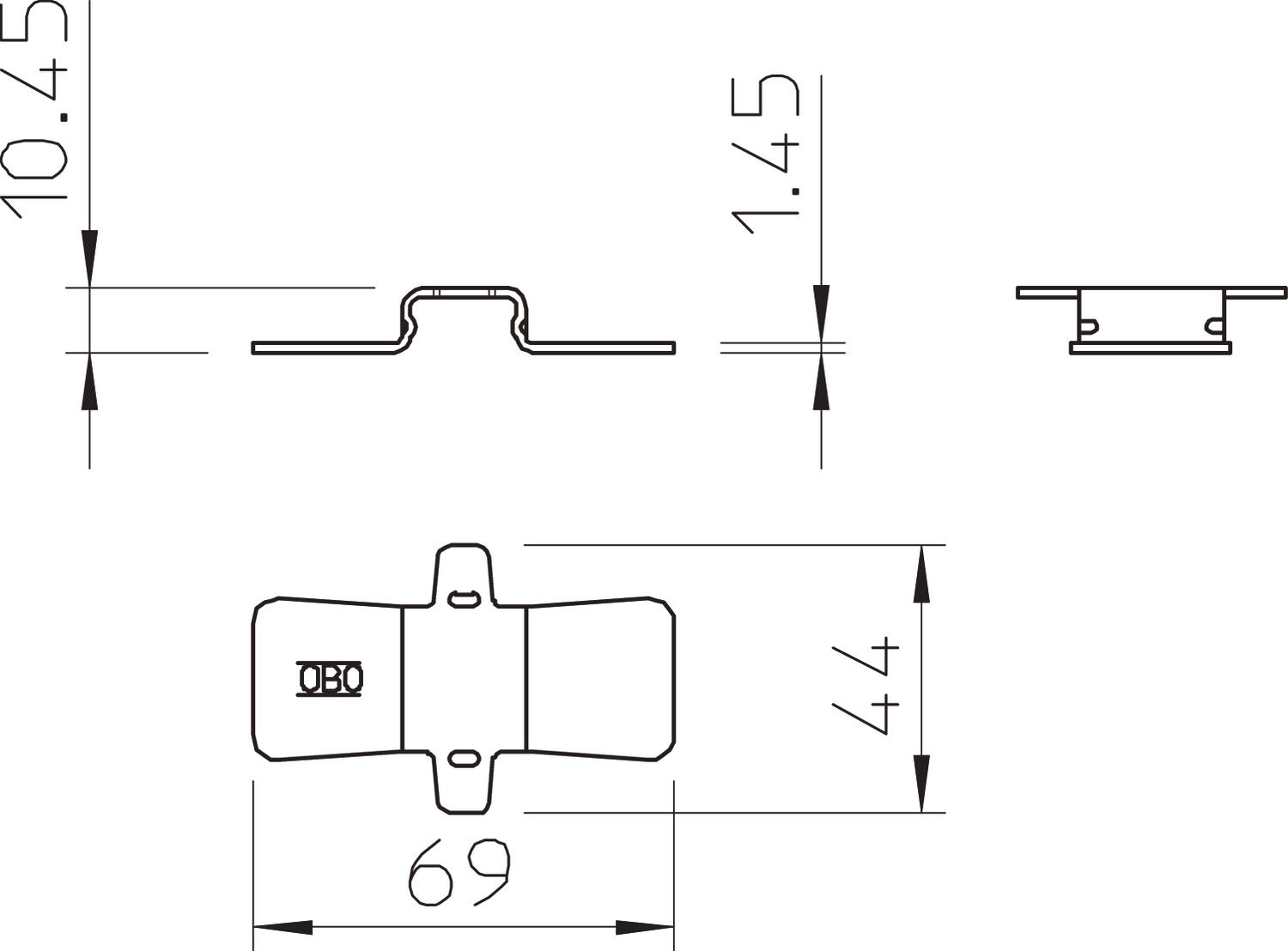

Barva modrobílá Délka 69 mm Kloubová spojka svislá Ne Kloubová spojka vodorovná Ne Materiál Ocel Nerezová ocel, mořená Ne Povrch Pásově zinkováno, zinek/hliník, double dip Provedení Podélné spojky Rozměr d 3,9mm Rozměr 69 x 44 Šířka 44 mm Šířka 1,73 in Tloušťka plechu 1,45 mm Vhodný pro kabelový žebřík Ne Vhodný pro kabelový žlab Ne Vhodný pro mřížový žlab Ano Výška 11 mm Výška 0,43 in Zachování funkčnosti Ne Způsob spojení Bezšroubová spojka - Všechny typy
- Ke stažení
-
Datový list GRS 3.9 DD / 6016545 , 0.19MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě GRS 3.9 DD / 6016545 , 0.15MB , pdfUK - Prohlášení shody GRS 3.9 DD / 6016545 , 0.14MB , pdfREACH Prohlášení o shodě GRS 3.9 DD / 6016545 , 0.12MB , pdfRoHS Prohlášení o shodě GRS 3.9 DD / 6016545 , 0.12MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdfNávod k montáži Návod k montáži systémů mřížových žlabů , 9.52MB , pdf
