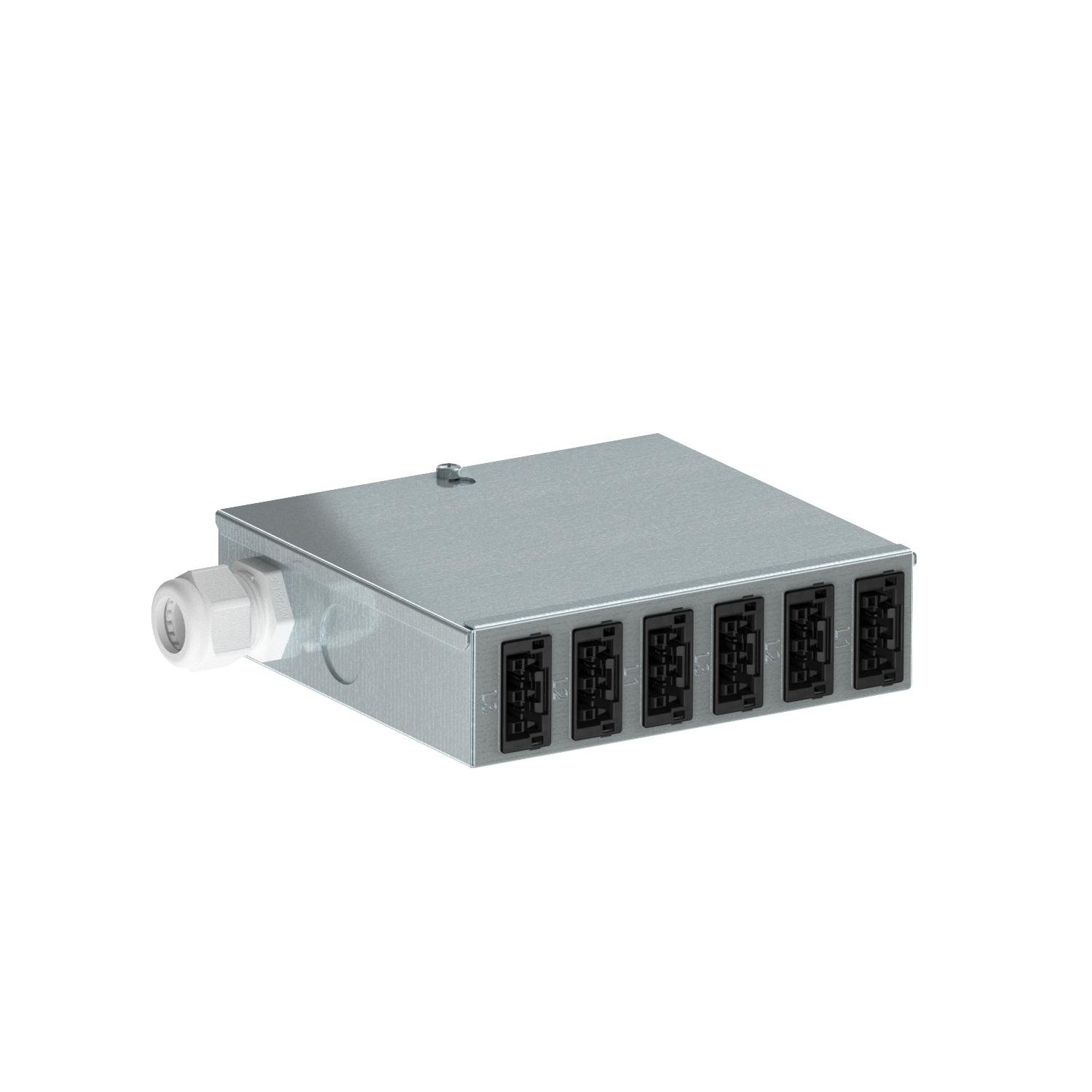

Silová rozvodnice UVS-WIN s pevným připojením, normální proudový okruh
Obj. č. 6107980 | EAN 4012196688142
- Popis výrobku
-
Popis výrobkuEnergetické rozvaděče pro silnoproudou techniku s pevným připojením, osazené a předem zapojené.
Vstup: 1x třífázový obvod pomocí bezšroubové svorkovnice, pětipólový, pro průřezy kabelů 0,5 - 4 mm².
Výstup: 6 samosvorných tříkolíkových konektorů v černé barvě, 25A, typ WINSTA (zásuvky: 2 x L1, 2 x L2, 2 x L3)
Vnitřní propojení: H07V-U2,5
Vstup: 1× okruh třífázového proudu prostřednictvím bezšroubového 5pól. bloku násuvných svorek pro vodiče o průřezu 0,5–4 mm².
Výstup: 6 samosvorných tříkolíkových konektorů v černé barvě, 25A, typ WINSTA® MIDI (zásuvky: 2 x L1, 2 x L2, 2 x L3)
Vnitřní kabeláž: PVC kabel H07V-U2.5.
- Technické údaje
-
Technické údaje

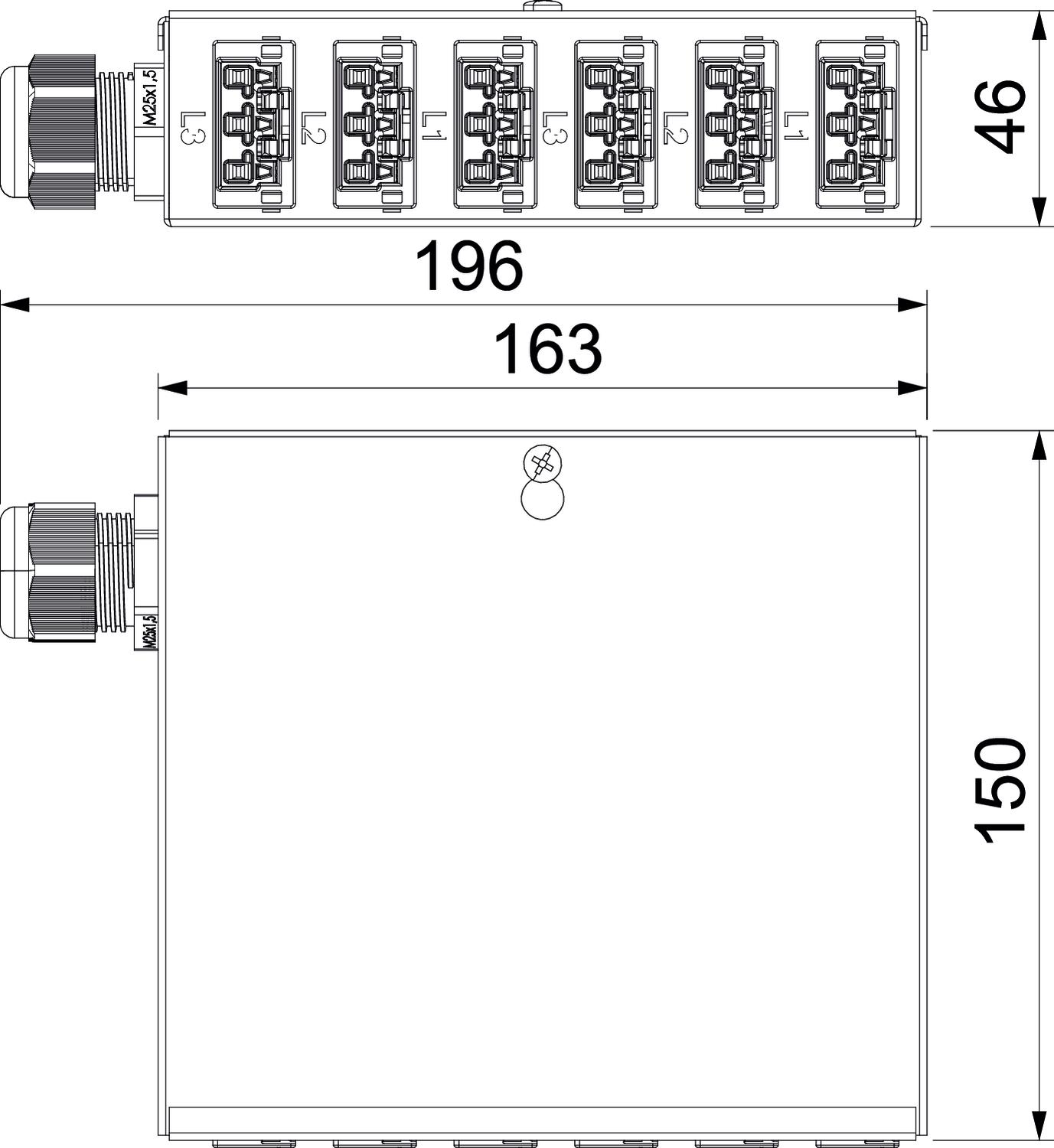

Barva konektorového systému černá Délka 196 mm Druh připojení Připojovací sestava Materiál Ocel Počet odboček 6 Počet vstupních proudových okruhů 1 Průřez připojovacího kabelu 4 mm² Rozměr 150x196x46 Šířka 149 mm Systémový konektorový systém Ano Vstup 5-ti pólový Výška 46 mm - Všechny typy
- Ke stažení
-
Datový list UVS-WIN F6S / 6107980 , 0.18MB , pdfKatalog Montážní systémy , 28.45MB , pdfEU prohlášení o shodě UVS-WIN F6S / 6107980 , 0.13MB , pdfREACH Prohlášení o shodě UVS-WIN F6S / 6107980 , 0.12MB , pdfRoHS Prohlášení o shodě UVS-WIN F6S / 6107980 , 0.13MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
