Spojka A2
Obj. č. 6016574 | EAN 4012196593880
- Popis výrobku
-

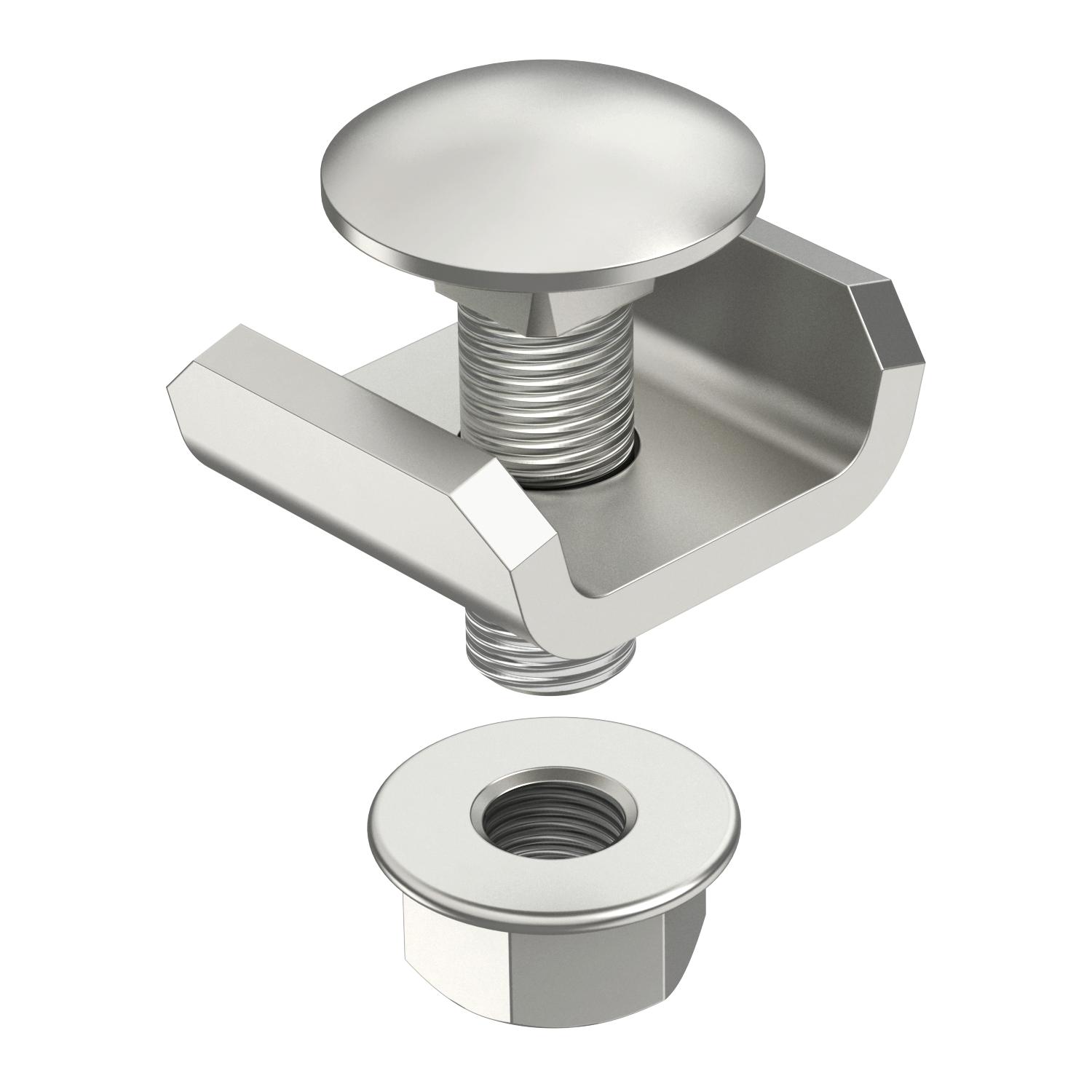

Popis výrobkuSpojka pro mřížový žlab typu SGR.
Obr. umístění a počtu spojek mřížového žlabu.
50–150 mm = 2 ks
200–300 mm = 3 ks
400–450 mm = 4 ks
500–600 mm = 5 ks
-
- Technické údaje
-
Technické údaje

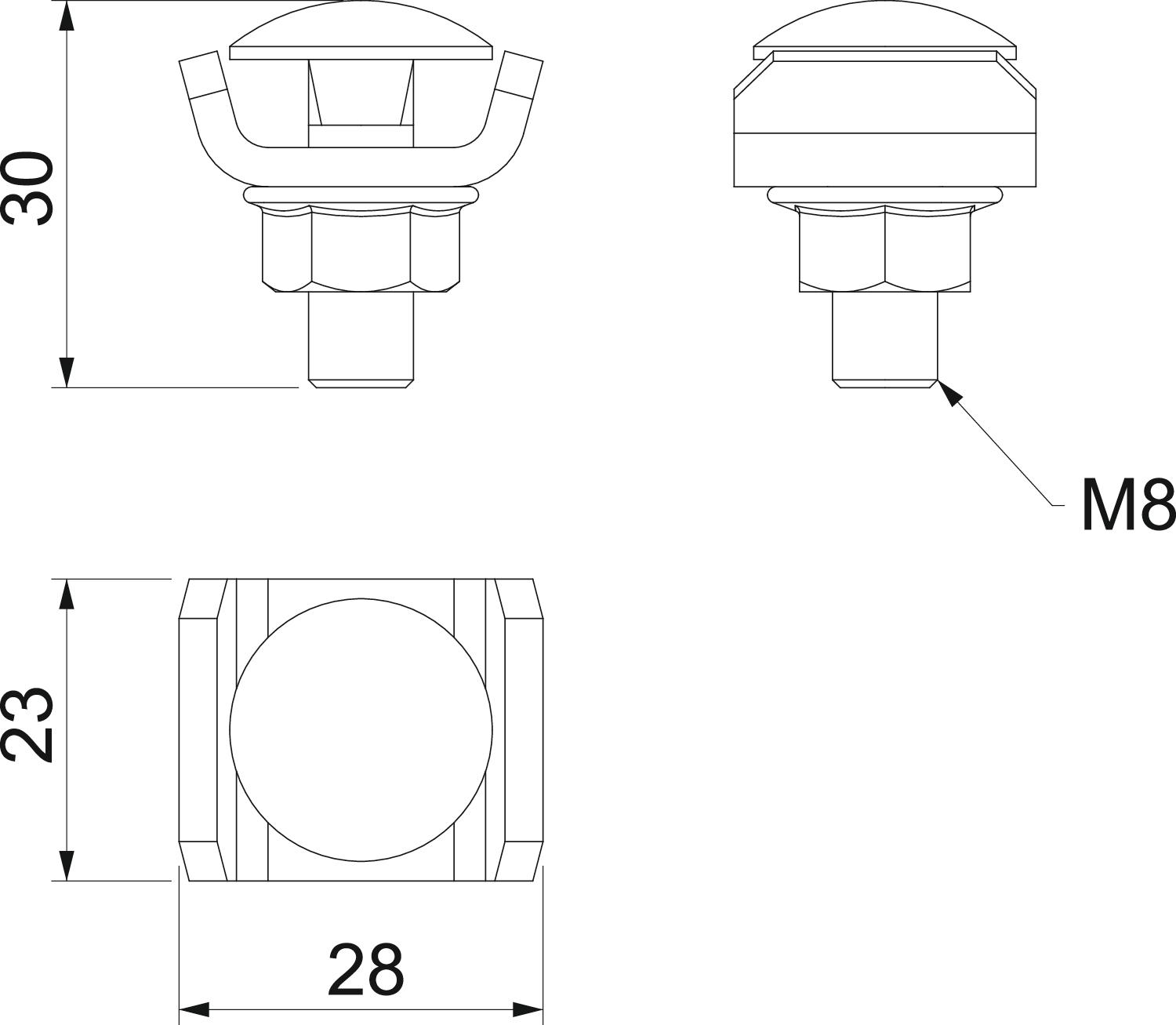

Barva ocelová Délka 24 mm Kloubová spojka svislá Ne Kloubová spojka vodorovná Ne Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ano Povrch Holé, dodatečně ošetřeno Rozměr 24x28x30 Rozměr 24 x 28 Šířka 28 mm Šířka 1,1 in Vhodné pro drát na mřížové žlaby min. 6 mm Vhodný pro kabelový žebřík Ne Vhodný pro kabelový žlab Ne Vhodný pro mřížový žlab Ano Výška 30 mm Výška 1,18 in Zachování funkčnosti Ne Způsob spojení Šroubová spojka - Všechny typy
- Ke stažení
-
Datový list GUV 6 A2 / 6016574 , 0.19MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě GUV 6 A2 / 6016574 , 0.15MB , pdfREACH Prohlášení o shodě GUV 6 A2 / 6016574 , 0.12MB , pdfRoHS Prohlášení o shodě GUV 6 A2 / 6016574 , 0.13MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdfNávod k montáži Návod k montáži systémů mřížových žlabů , 9.52MB , pdf
