Spojka A4
Obj. č. 6016648 | EAN 4012196120079
- Popis výrobku
-
Popis výrobku

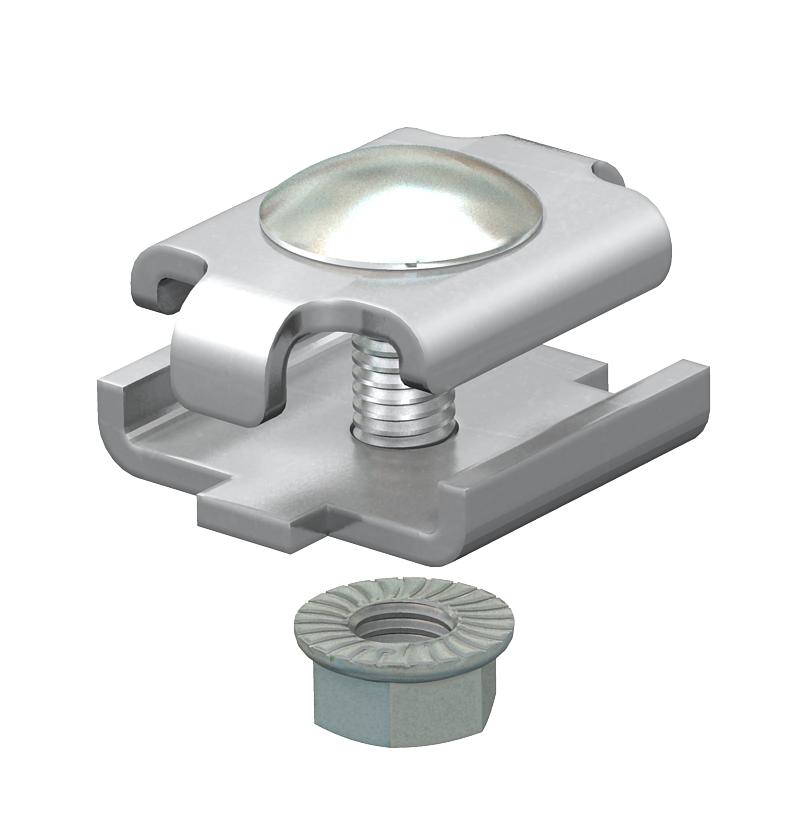

Spojky pro mřížový žlab ve šroubovacím provedení.
Obr. umístění a počtu spojek mřížového žlabu.
50–150 mm = 2 ks
200–300 mm = 3 ks
400–450 mm = 4 ks
500–600 mm = 5 ks
-
- Technické údaje
-
Rozměry

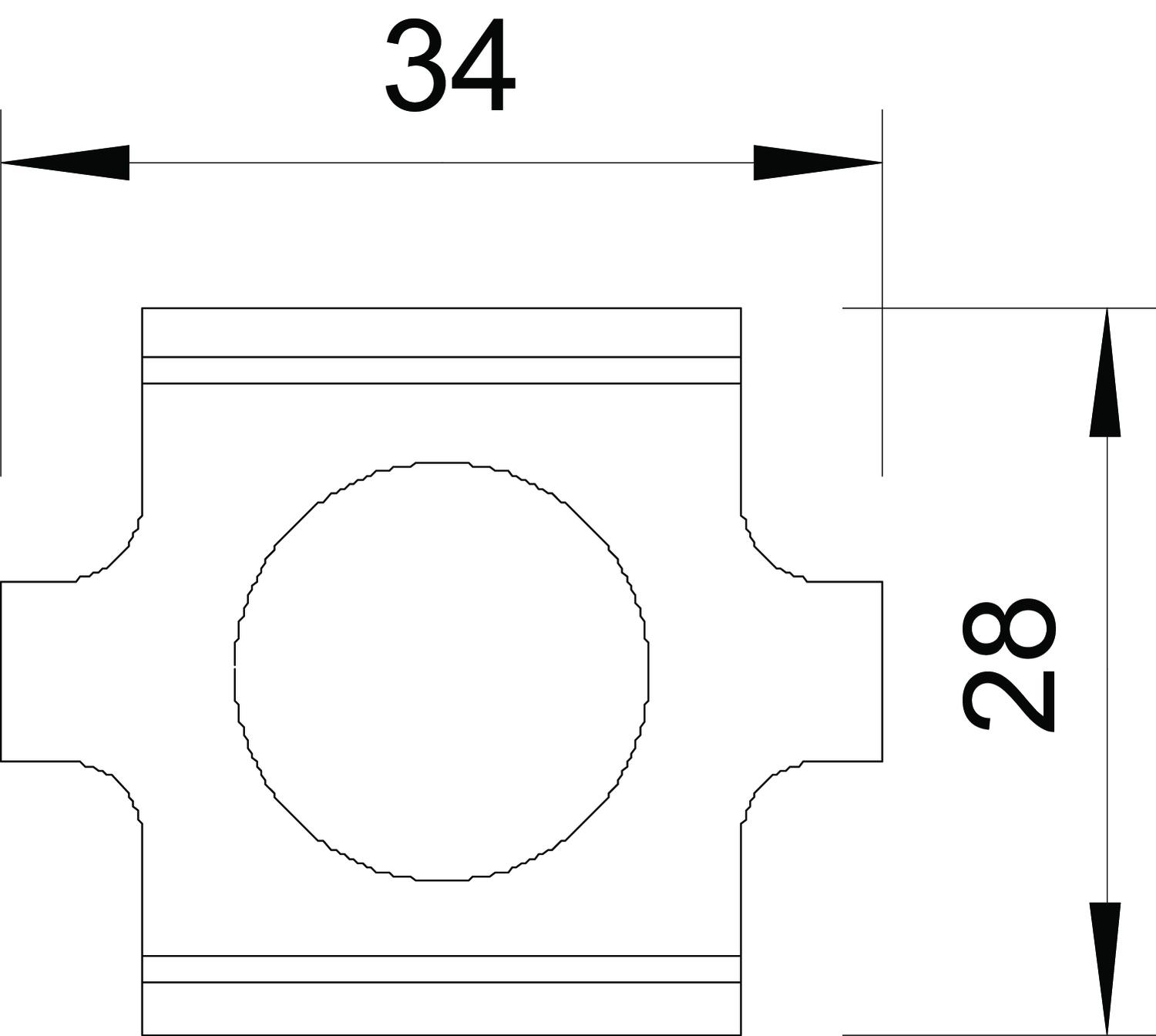

Délka 34 mm Kloubová spojka svislá Ne Kloubová spojka vodorovná Ne Materiál Nerez ocel, materiál 1.4401 Nerezová ocel, mořená Ano Povrch Holé, dodatečně ošetřeno Provedení Podélné spojky Rozměr 28 x 34 Šířka 29 mm Šířka 1,14 in Vhodné pro drát na mřížové žlaby max. 4,9 mm Vhodné pro drát na mřížové žlaby min. 3,9 mm Vhodný pro kabelový žebřík Ne Vhodný pro kabelový žlab Ne Vhodný pro mřížový žlab Ano Výška 24 mm Výška 0,94 in Zachování funkčnosti Ne Způsob spojení Šroubová spojka - Všechny typy
- Ke stažení
-
Datový list GSV 34 A4 / 6016648 , 0.21MB , pdfProhlášení o shodě GSV 34 A4 / 6016648 , 0.15MB , pdfREACH Prohlášení o shodě GSV 34 A4 / 6016648 , 0.12MB , pdfRoHS Prohlášení o shodě GSV 34 A4 / 6016648 , 0.12MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdfNávod k montáži Návod k montáži systémů mřížových žlabů , 9.52MB , pdf
