Poznámka: Výroba tohoto výrobku bude ukončena. Náhradu naleznete zde: 7218032 / Sada spojky, výška kanálu 120 mm

Spojka čistě bílá; RAL 9010

morepic-1

morepic-2

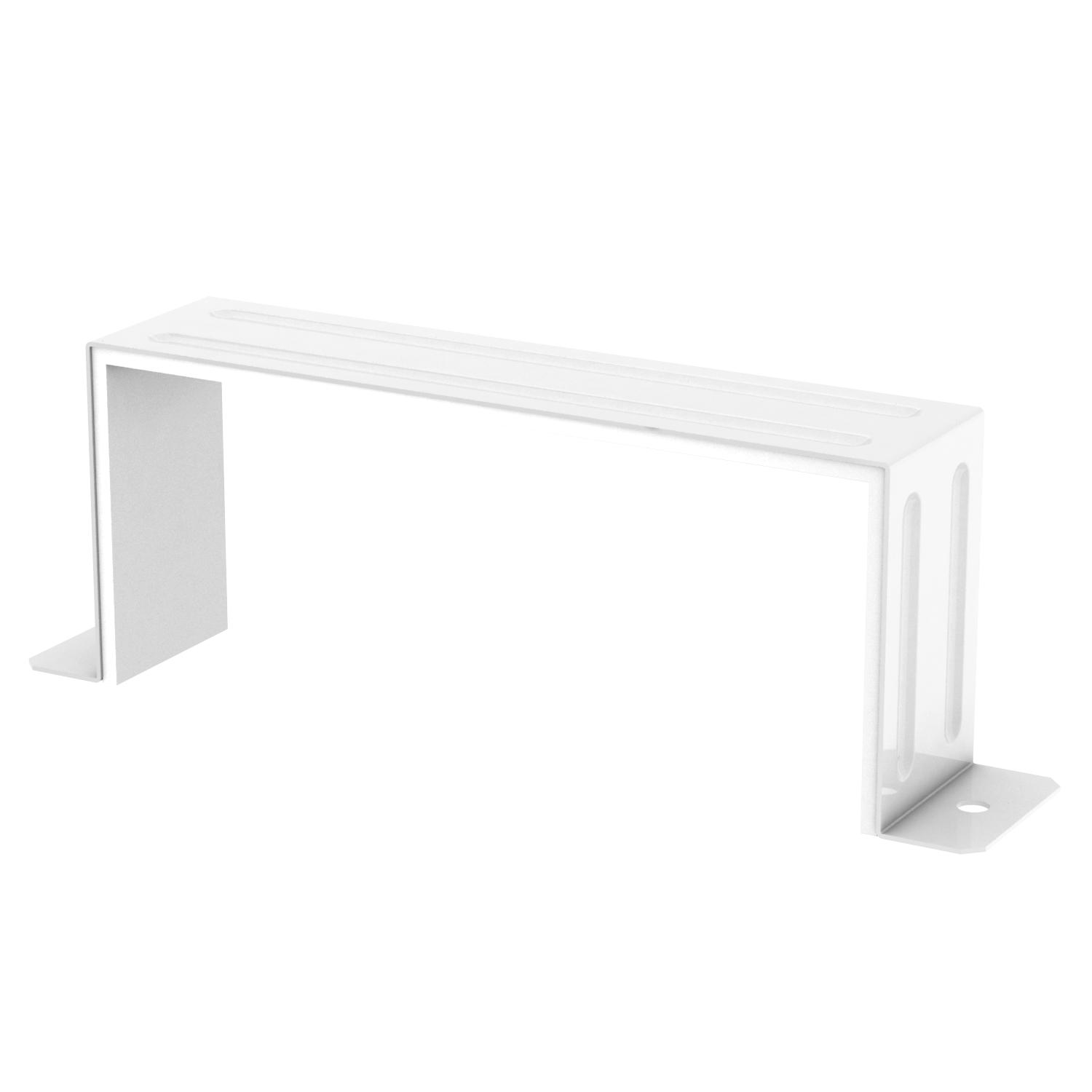

Spojka

Obj. č. 7216633 | EAN 4012196532230

Obj. č. / Typ

Barva

Popis výrobku

Popis výrobku

Třmen s integrovaným těsněním pro kanál BSKM 1025, k propojení a uzavření styků kanálů tak, aby nepropouštěly kouř. Lze použít při alespoň 30mm bočním odstupu kanálu od stropu nebo stěny. Včetně volného těsnění u kombinace s úchytem.

Technické údaje

Technické údaje

Barva	čistě bílá; RAL 9010
Druh příslušenství	ostatní
Materiál	Ocel
Povrch	Lakovaný

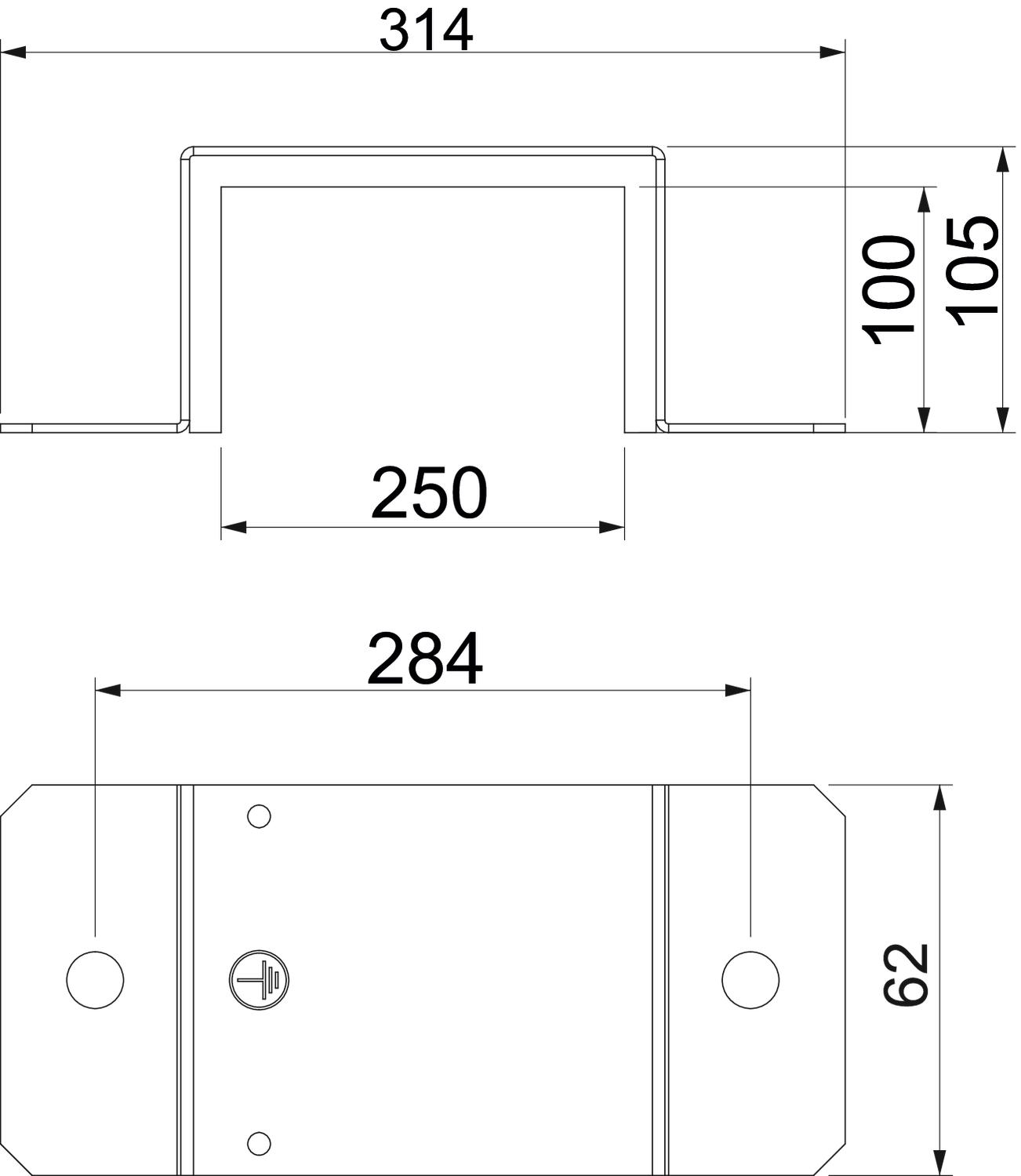

Rozměr	100x250
Rozměr H	100 mm

Rozměr t	105 mm
Rozměr A	314 mm
Rozměr B	250 mm
Rozměr d	284 mm
Třída protipožární odolnosti I – instalační kanál	120

Všechny typy

Všechny typy

Typ	Barva	Obj. č.	Množství	Nejm. prod. jedn.
BSKM-VD 0407 FS	-	7216510	Kus	1 Kus
BSKM-VD 1025RW	čistě bílá; RAL 9010	7216633	Kus	1 Kus

Ke stažení

Datový list BSKM-VD 1025RW / 7216633 , 0.15MB , pdf

Příručka Požární ochrana v elektrotechnice – příručka požárně bezpečné instalace budovy , 2.10MB , pdf

Brožura Brožura – Odborníci , 2.10MB , pdf

Brožura Zwischendeckeninstallationen , 2.70MB , pdf

Leták Identifikační štítek PYROLINE Rapid , 2.00MB , pdf

Leták PYROLINE_Rapid_BSKM_RW , 2.00MB , pdf

Katalog Brandschutzkanäle , 8.99MB , pdf

Návod k montáži Návod k montáži systému protipožárních kanálů PYROLINE® Rapid , 0.09MB , pdf

Výrobková grafika BSKM-VD 1025RW / 7216633, 32.79 kB, jpg

Rozměrový výkres BSKM-VD 1025RW / 7216633, 66.38 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty

7216633_KSTP1.stp, 327.97 kB
