Spojka G
Obj. č. 6016572 | EAN 4012196593866
- Popis výrobku
-

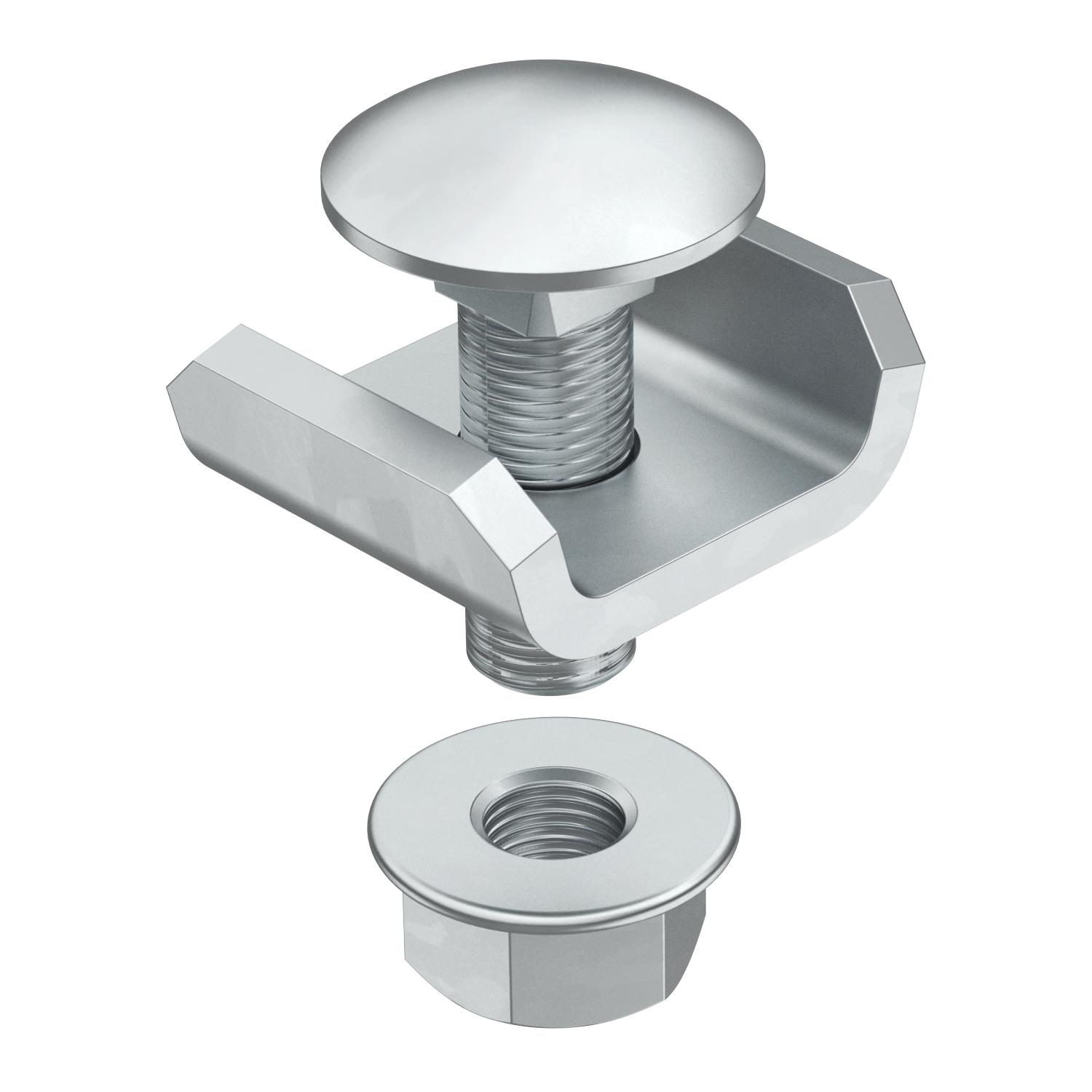

Popis výrobkuSpojka pro mřížový žlab typu SGR.
Obr. umístění a počtu spojek mřížového žlabu.
50–150 mm = 2 ks
200–300 mm = 3 ks
400–450 mm = 4 ks
500–600 mm = 5 ks
-
- Technické údaje
-
Technické údaje

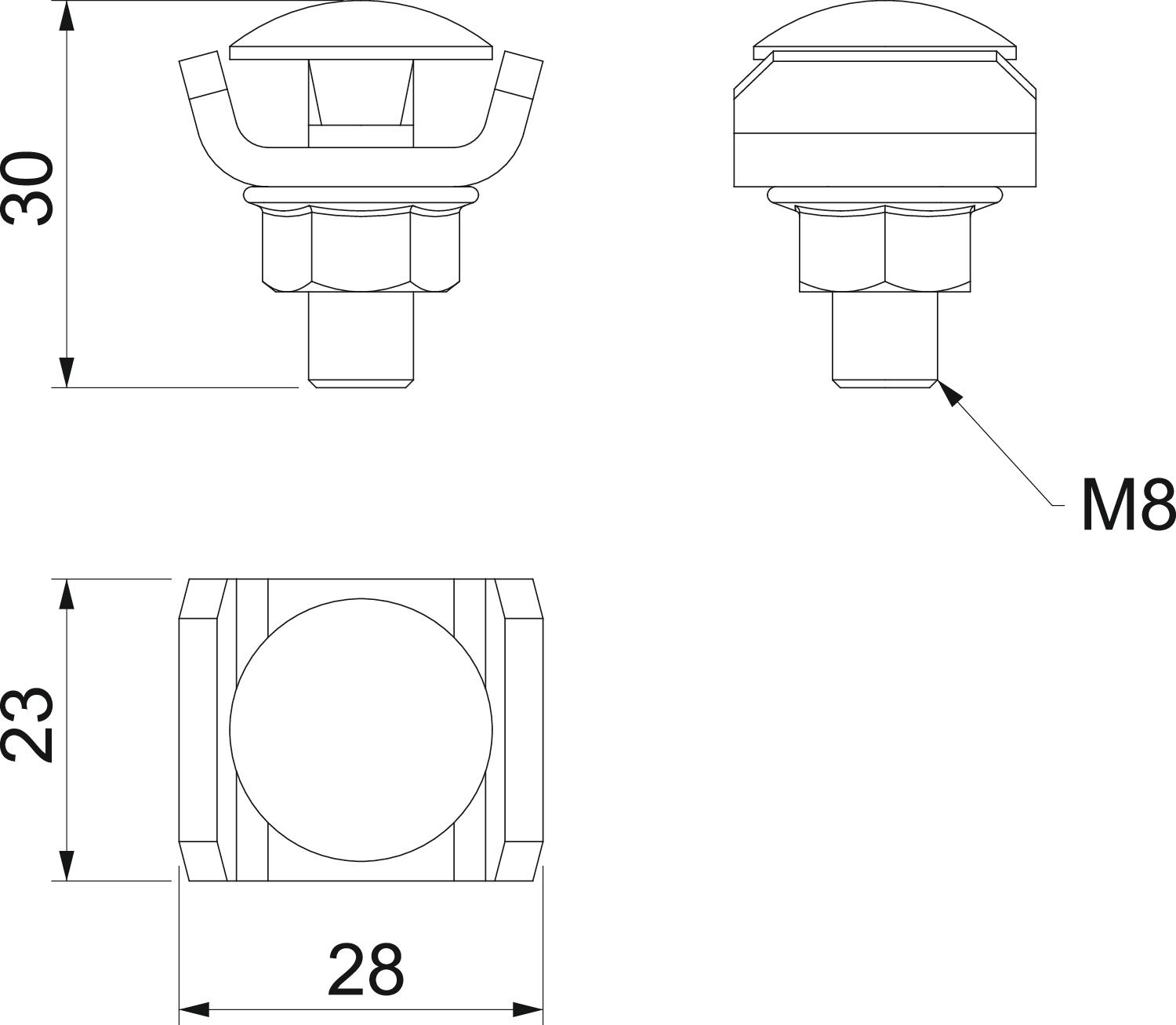

Barva modrobílá Délka 24 mm Kloubová spojka svislá Ne Kloubová spojka vodorovná Ne Materiál Ocel Nerezová ocel, mořená Ano Povrch Galvanicky pozinkováno Rozměr 24 x 28 Rozměr 24x28x30 Šířka 28 mm Šířka 1,1 in Vhodné pro drát na mřížové žlaby min. 6 mm Vhodný pro kabelový žebřík Ne Vhodný pro kabelový žlab Ne Vhodný pro mřížový žlab Ano Výška 1,18 in Výška 30 mm Zachování funkčnosti Ne Způsob spojení Šroubová spojka - Všechny typy
