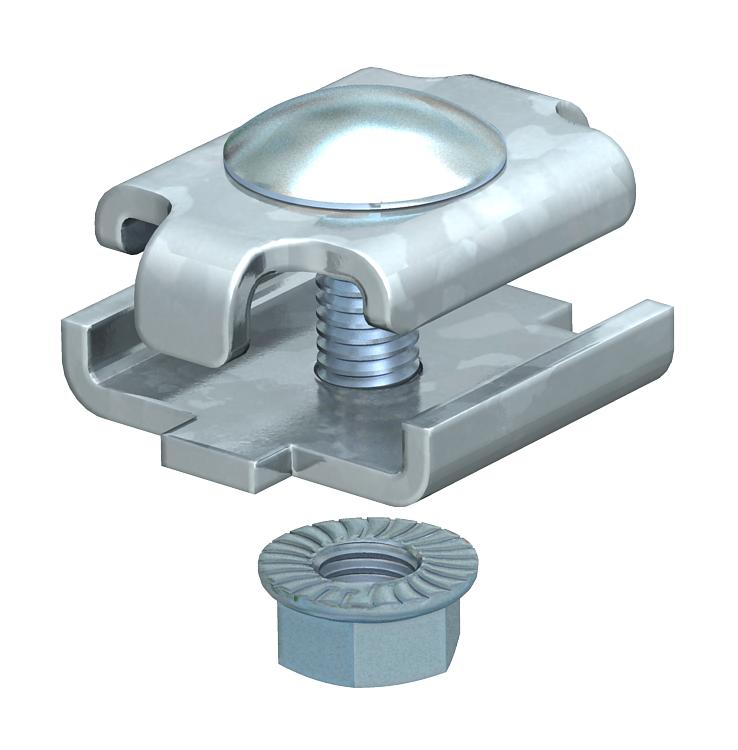

Spojka G
Obj. č. 6016596 | EAN 4012196520510
- Popis výrobku
-
Popis výrobku
Spojky pro mřížový žlab ve šroubovacím provedení.
Obr. umístění a počtu spojek mřížového žlabu.
50–150 mm = 2 ks
200–300 mm = 3 ks
400–450 mm = 4 ks
500–600 mm = 5 ks
-
- Technické údaje
-
Rozměry
Délka 34 mm Kloubová spojka svislá Ne Kloubová spojka vodorovná Ne Materiál Ocel Nerezová ocel, mořená Ne Povrch Galvanicky pozinkováno Provedení Podélné spojky Rozměr 34 x 27,5 Šířka 29 mm Šířka 1,14 in Vhodné pro drát na mřížové žlaby max. 4,9 mm Vhodné pro drát na mřížové žlaby min. 3,9 mm Vhodný pro kabelový žebřík Ne Vhodný pro kabelový žlab Ne Vhodný pro mřížový žlab Ano Výška 24 mm Výška 0,94 in Zachování funkčnosti Ne Způsob spojení Šroubová spojka - Všechny typy
- Ke stažení
-
Datový list GSV 34 G / 6016596 , 0.24MB , pdfProhlášení o shodě GSV 34 G / 6016596 , 0.15MB , pdfUK - Prohlášení shody GSV 34 G / 6016596 , 0.14MB , pdfREACH Prohlášení o shodě GSV 34 G / 6016596 , 0.12MB , pdfRoHS Prohlášení o shodě GSV 34 G / 6016596 , 0.13MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdfNávod k montáži Návod k montáži systémů mřížových žlabů , 9.52MB , pdf
