Spojka tvarových dílů Magic DD
Obj. č. 6065910 | EAN 4012196054824
- Popis výrobku
-

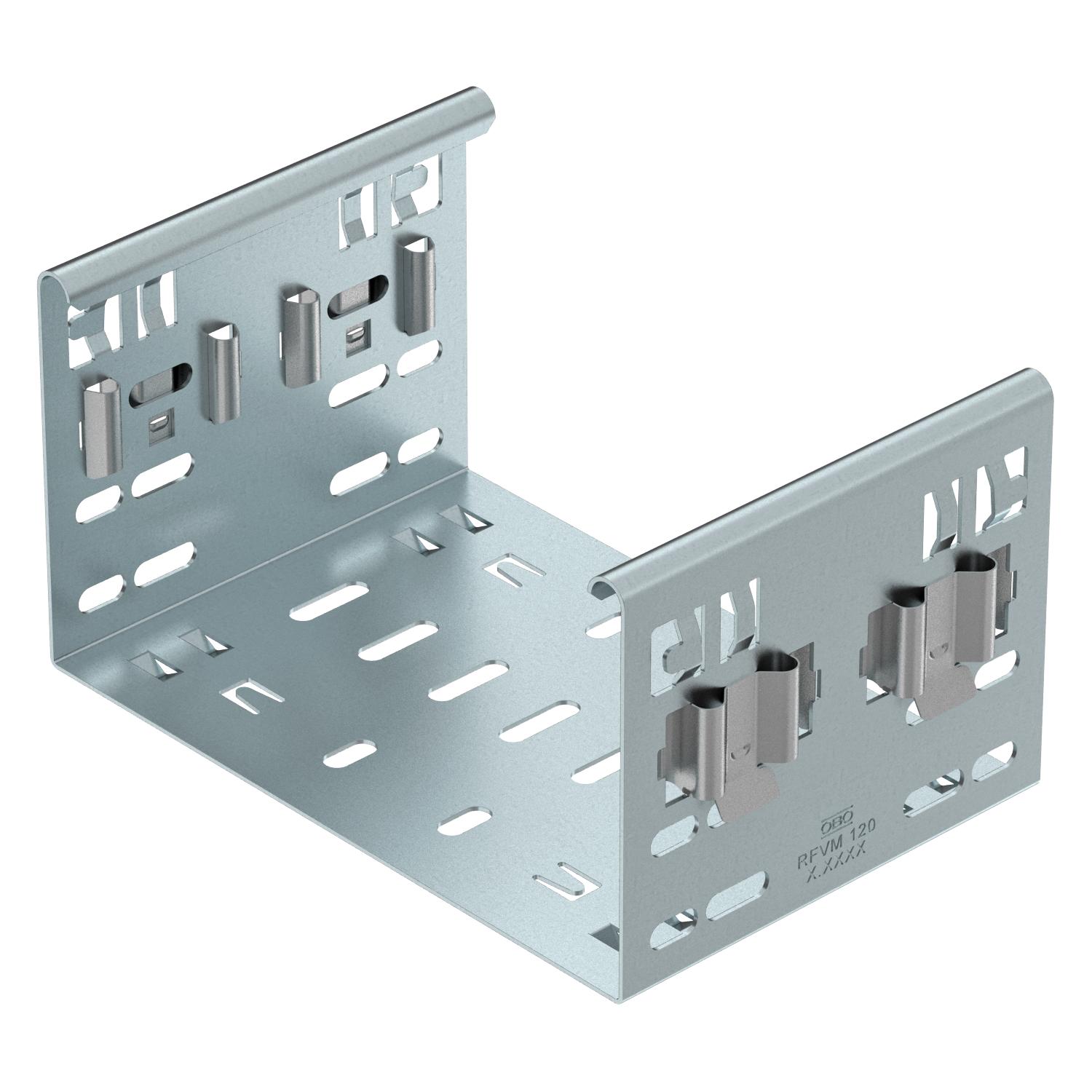

Popis výrobkuSpojka tvarových dílů Magic k přímému a bezšroubovému spojení tvarových dílů Magic s výškou bočnice 110 mm.
Spojka tvarových dílů je vybavena čtyřmi sponami a při jednostranném osazení pouze dvěma sponami ji lze použít také k přímému spojení se zaříznutým kabelovým žlabem. Ke spojení zaříznutého kabelového žlabu s tvarovým dílem pak potřebujete ještě sadu podélných spojek Magic.
-
- Technické údaje
-
Technické údaje

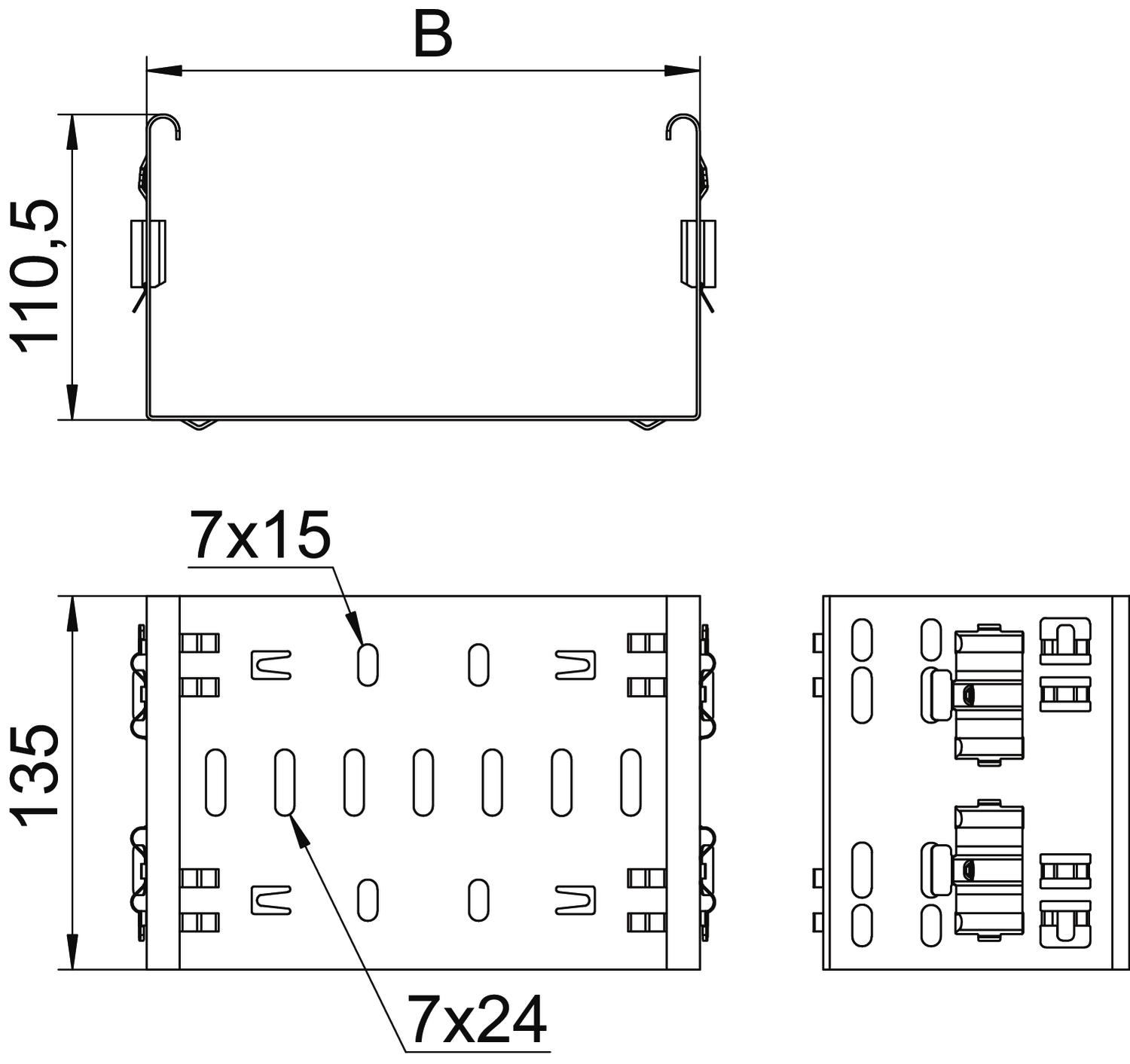

Barva modrobílá Délka 135 mm Kloubová spojka svislá Ne Kloubová spojka vodorovná Ne Materiál Ocel Nerezová ocel, mořená Ne Povrch Pásově zinkováno, zinek/hliník, double dip Provedení Podélné spojky Rozměr 110x100 Rozměr B 100 mm Šířka 100 mm Tloušťka plechu 1,25 mm Vhodný pro kabelový žebřík Ne Vhodný pro kabelový žlab Ano Vhodný pro mřížový žlab Ne Vhodný pro výšku kabelového nosného systému 110 mm Výška 110 mm Zachování funkčnosti Ne Způsob spojení Bezšroubová spojka - Všechny typy
- Ke stažení
-
Datový list FVM 110 DD / 6065910 , 0.21MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě FVM 110 DD / 6065910 , 0.15MB , pdfREACH Prohlášení o shodě FVM 110 DD / 6065910 , 0.12MB , pdfRoHS Prohlášení o shodě FVM 110 DD / 6065910 , 0.12MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
