Spojka tvarových dílů Magic DD
Obj. č. 6065710 | EAN 4012196053797
- Popis výrobku
-

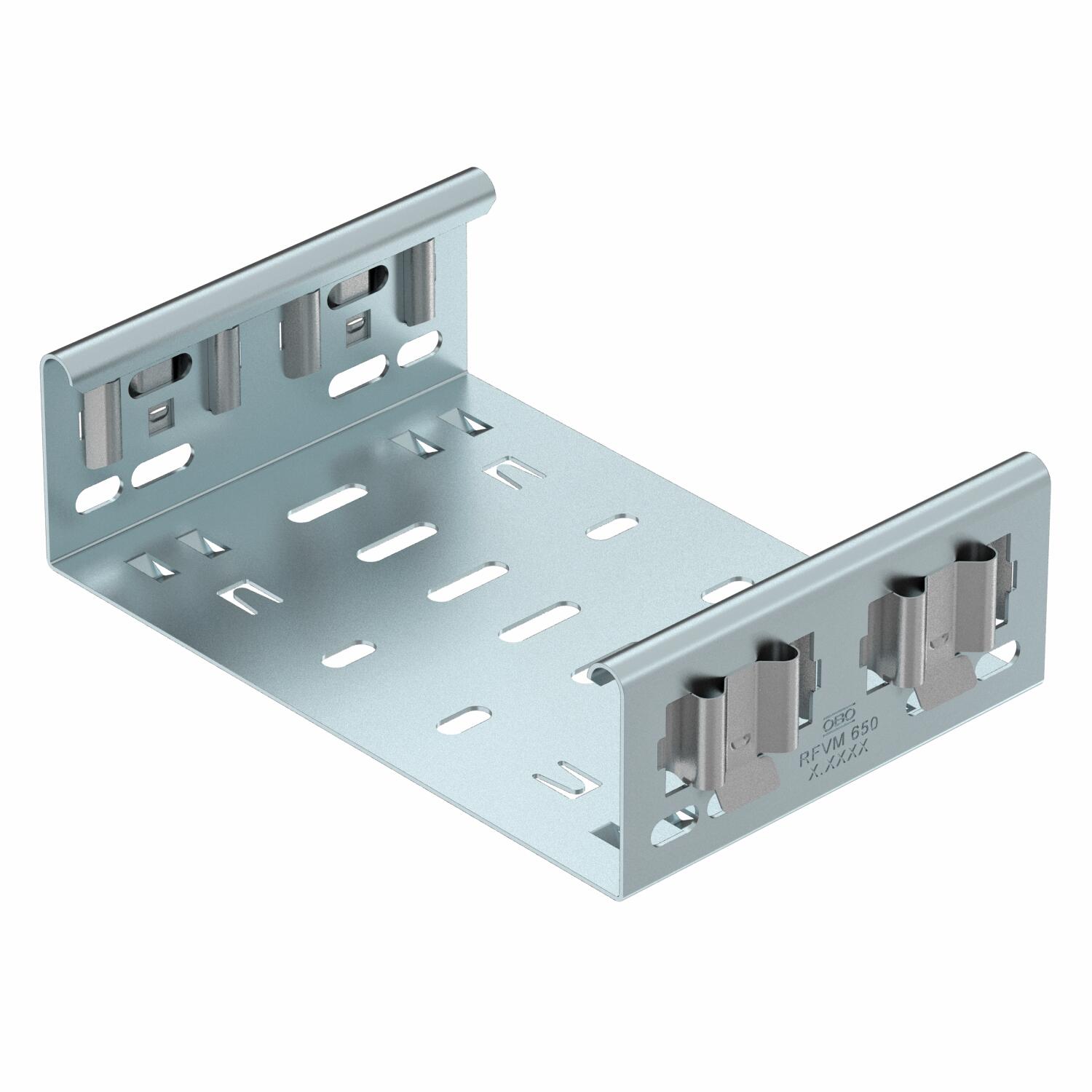

Popis výrobkuSpojka tvarových dílů Magic k přímému a bezšroubovému spojení tvarových dílů Magic s výškou bočnice 60 mm.
Spojka tvarových dílů je vybavena čtyřmi sponami a při jednostranném osazení pouze dvěma sponami ji lze použít také k přímému spojení se zaříznutým kabelovým žlabem. Ke spojení zaříznutého kabelového žlabu s tvarovým dílem pak potřebujete ještě sadu podélných spojek Magic.
-
- Technické údaje
-
Technické údaje

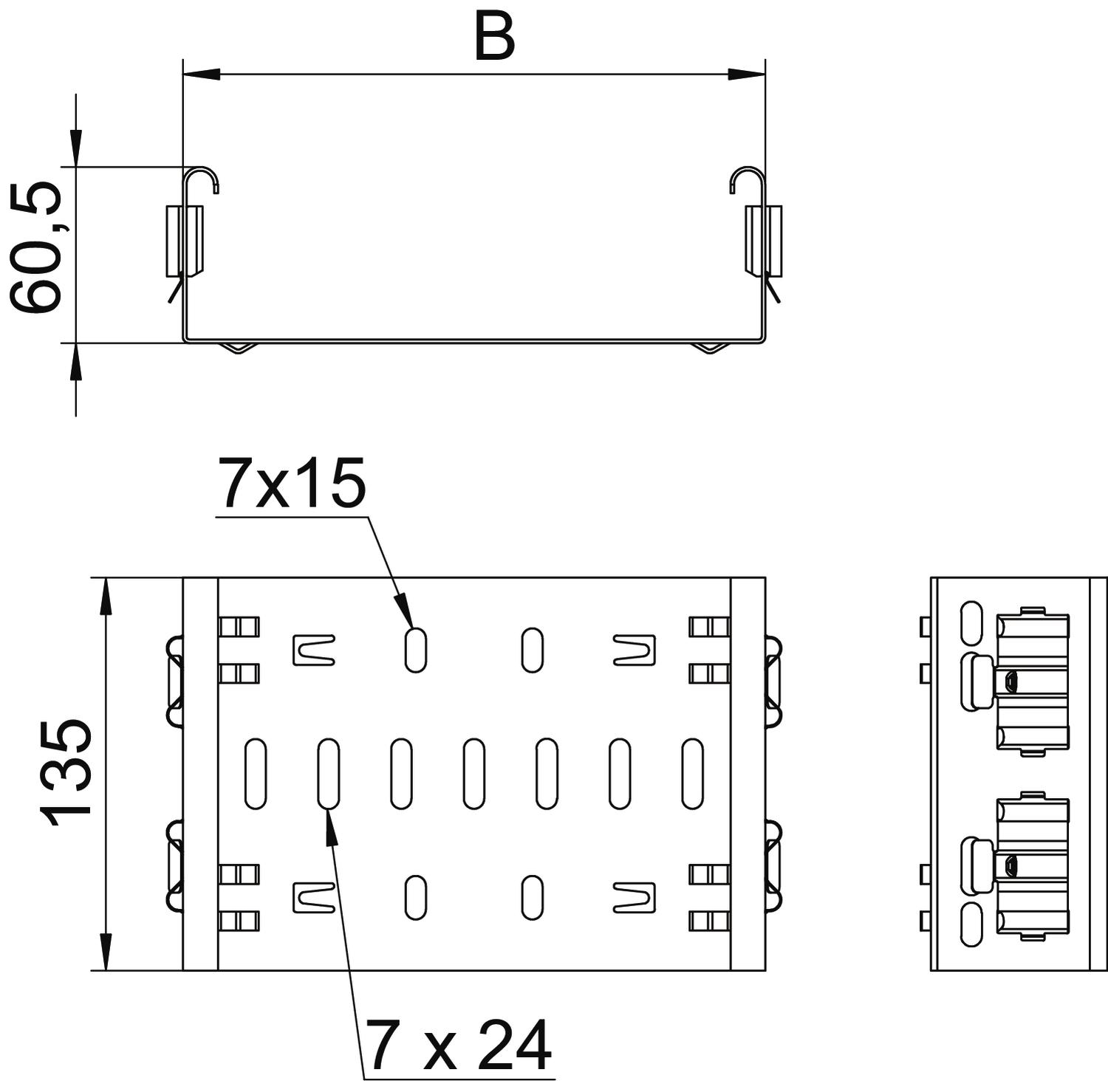

Barva modrobílá Délka 135 mm Kloubová spojka svislá Ne Kloubová spojka vodorovná Ne Materiál Ocel Nerezová ocel, mořená Ne Povrch Pásově zinkováno, zinek/hliník, double dip Provedení Podélné spojky Provedení pro velká rozpětí Ne Rozměr 60x100 Rozměr B 100 mm Šířka 4 in Šířka 100 mm Tloušťka plechu 1,25 mm Vhodný pro kabelový žebřík Ne Vhodný pro kabelový žlab Ano Vhodný pro mřížový žlab Ne Vhodný pro výšku kabelového nosného systému 60 mm Výška 60 mm Výška 2 in Zachování funkčnosti Ne Způsob spojení Bezšroubová spojka - Všechny typy
