Spojka z ušlechtilé oceli V4A 52,8 | 50,2

morepic-1

morepic-2

Spojka z ušlechtilé oceli V4A

Obj. č. 2046775 | EAN 4012195924333

Obj. č. / Typ

Rozměr D

Rozměr d

Popis výrobku

Popis výrobku

Díl příslušenství: zásuvná spojka, pro spojení mezi elektroinstalačními trubkami. S vnitřní stěnou bez otřepů.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ano
Délka	100 mm
Dvoudílný	Ne
Kartáčovaný povrch	Ano
Leštěný povrch	Ne
Materiál	Nerez ocel, materiál 1.4571
Povrch	Holé, dodatečně ošetřeno
Pro průměr trubky	50 mm
Provedení	Zásuvné
Rozměr	Ø50mm

Rozměr m (mm)	M50
Rozměr d	50,2 mm
Rozměr D	52,8 mm
Rozměr I	50 mm
Rozměr L	100 mm
Rozměr t	1,3 mm
S inspekčním otvorem a víkem	Ne
Teplotní rozsah použití, max.	400 °C
Teplotní rozsah použití, min.	-45 °C
Velikost	50

Všechny typy

Všechny typy

Typ	Rozměr D	Rozměr d	Obj. č.	Množství	Nejm. prod. jedn.
SV16W A4	18,2 mm	16,2 mm	2046770	Kus	10 Kus
SV20W A4	22,2 mm	20,2 mm	2046771	Kus	15 Kus
SV25W A4	27,2 mm	25,2 mm	2046772	Kus	15 Kus
SV32W A4	34,7 mm	32,2 mm	2046773	Kus	15 Kus
SV40W A4	42,7 mm	40,2 mm	2046774	Kus	10 Kus
SV50W A4	52,8 mm	50,2 mm	2046775	Kus	5 Kus
SV63W A4	65,8 mm	63,2 mm	2046776	Kus	3 Kus

Ke stažení

Datový list SV50W A4 / 2046775 , 0.26MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

EU prohlášení o shodě SV50W A4 / 2046775 , 0.05MB , pdf

Stáhnout

REACH Prohlášení o shodě SV50W A4 / 2046775 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě SV50W A4 / 2046775 , 0.12MB , pdf

Stáhnout

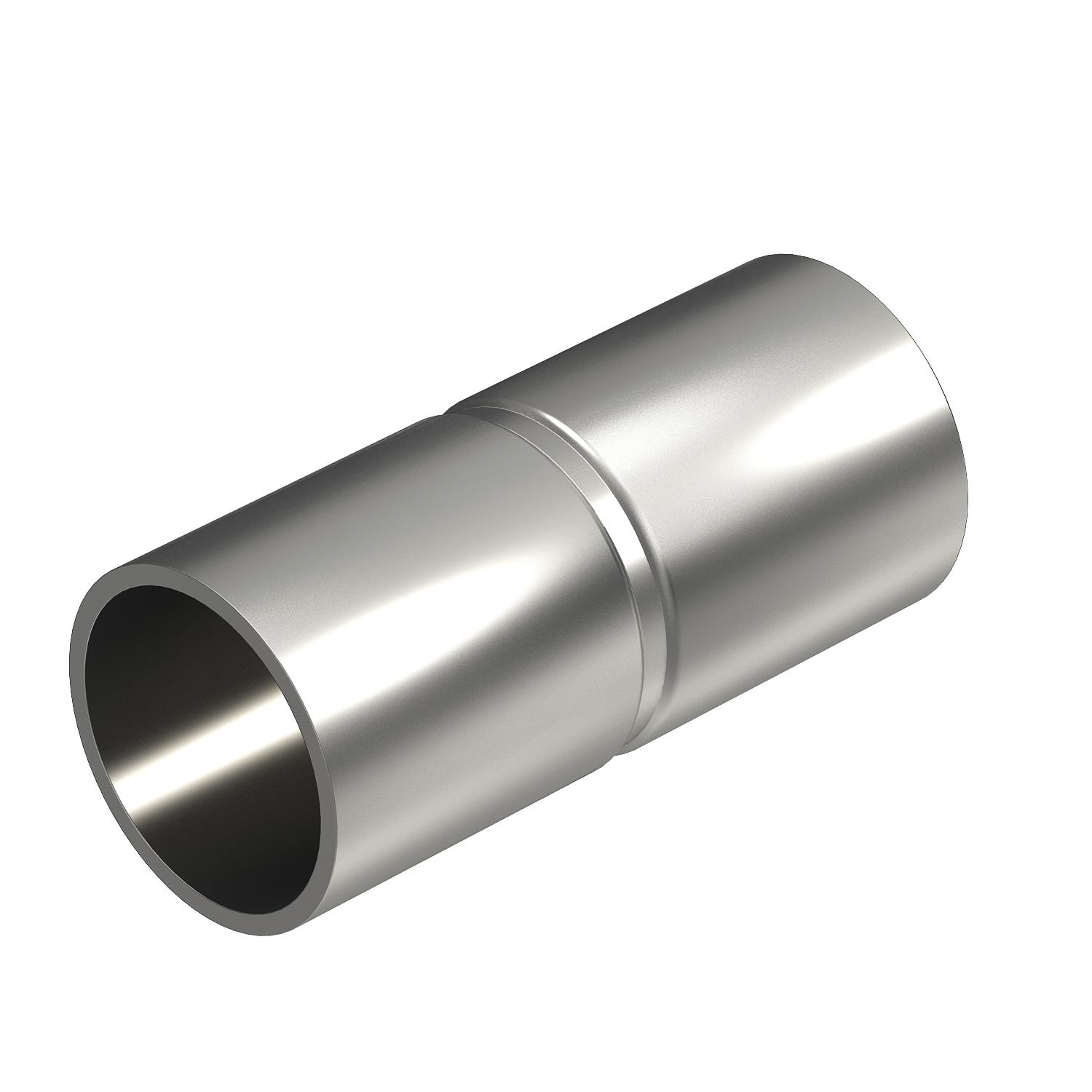

Výrobková grafika SV50W A4 / 2046775, 68.88 kB, jpg

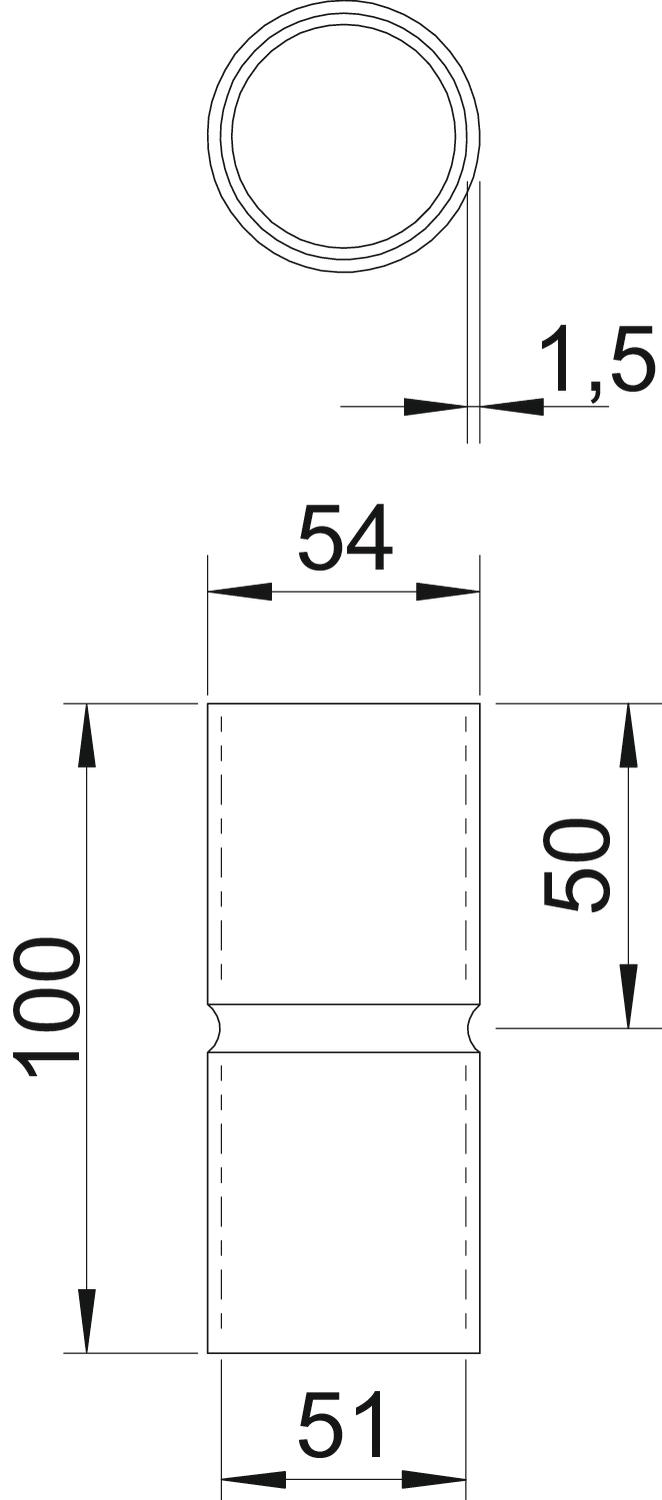

Rozměrový výkres SV50W A4 / 2046775, 45.14 kB, jpg

SV50W A4 / 2046775

2046775_KSTP1.stp, 24.04 kB
