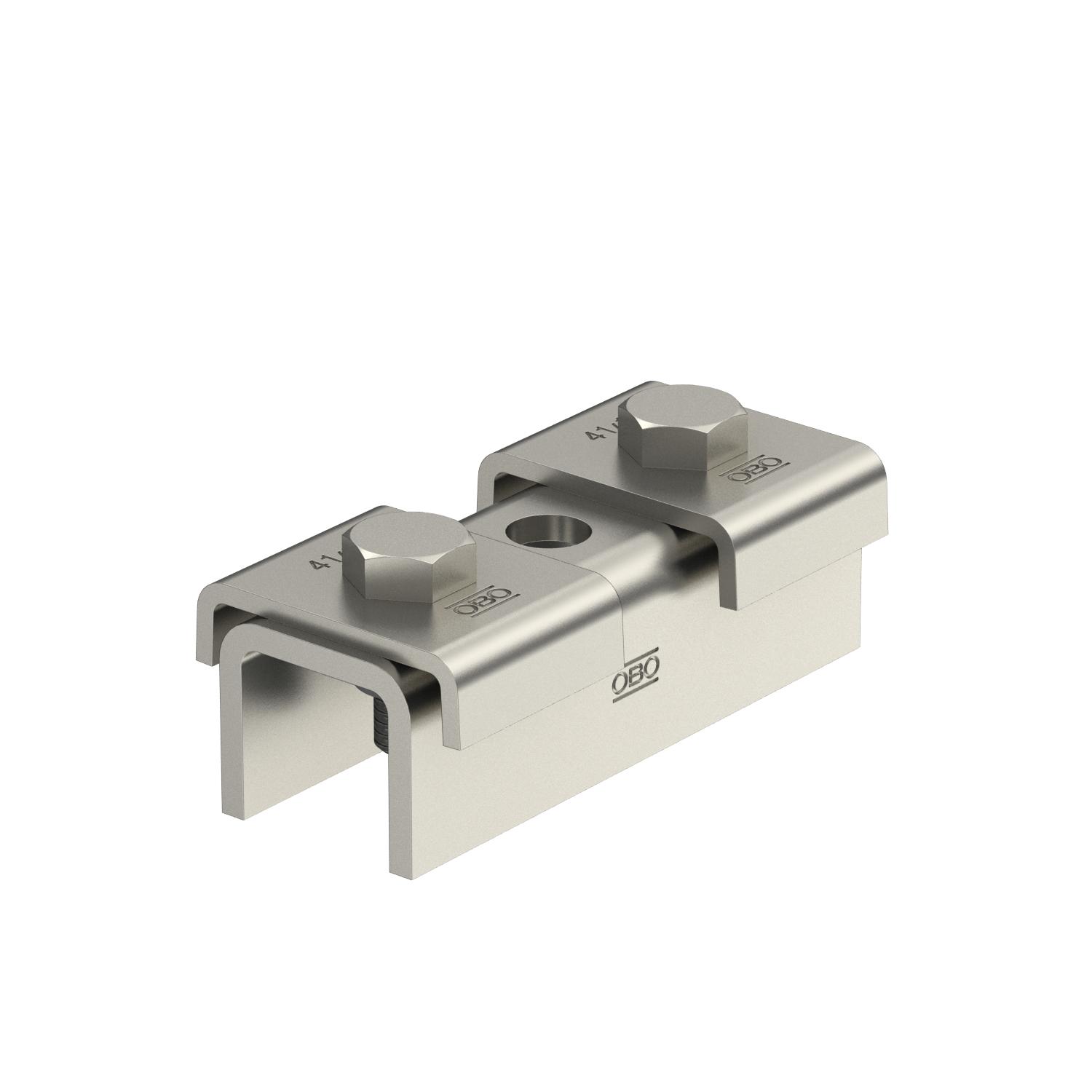

Spojovací díl lišty SV s 3 otvory A2
Obj. č. 1123126 | EAN 4012195939238
- Popis výrobku
-
Popis výrobkuSpojovací díl lišty slouží jako prodlužovací prvek montážní lišty MS4141. Toto spojení lze snadno a bezpečně zhotovit na stavbě či předem v dílně.
Zaručuje, že nevzniknou žádné slabiny v oblasti propojení lišt. Platí zde statické hodnoty montážní lišty.
Rozsah dodávky:
Přidržovací plechy typu 4141 a vhodné šrouby s šestihrannou hlavou (volně přiložené).
-
- Technické údaje
-
Technické údaje

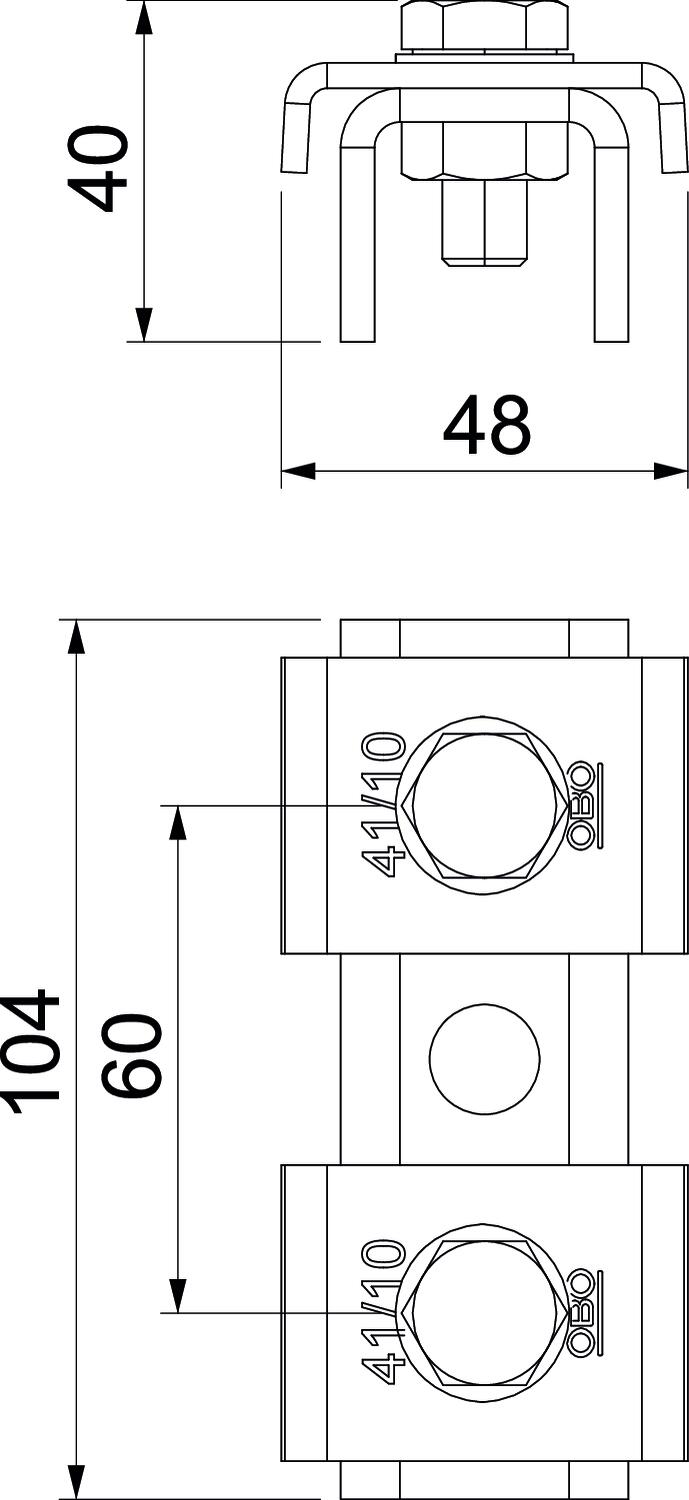

CO₂ stopa (GWP) od kolébky po bránu 2,722 kg CO₂e / 1 Kus Délka 100 mm Druh děrování Zadní strana děrovaná Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení děrováno Rozměr 100x4mm S příslušenstvím pro šrouby Ano Šířka 47 mm Šířka výřezu 22 mm Statická hodnota A 2,97 cm² Statická hodnota Iy 6,05 cm Statická hodnota Iz 9,01 cm Statická hodnota Wy 2,91 cm² Statická hodnota Wz 4,4 cm² Tloušťka materiálu 4 mm Tvar profilu C - profil Velikost otvoru 12 mm Vhodné pro tvary profilů U - profil Výška 39,4 mm Vzdálenost středů vrtaných otvorů 60 mm - Všechny typy
- Ke stažení
-
Datový list SVE 41 A2 / 1123126 , 0.19MB , pdfBrožura Lištové systémy , 2.10MB , pdfEU prohlášení o shodě SVE 41 A2 / 1123126 , 2.00MB , pdf
