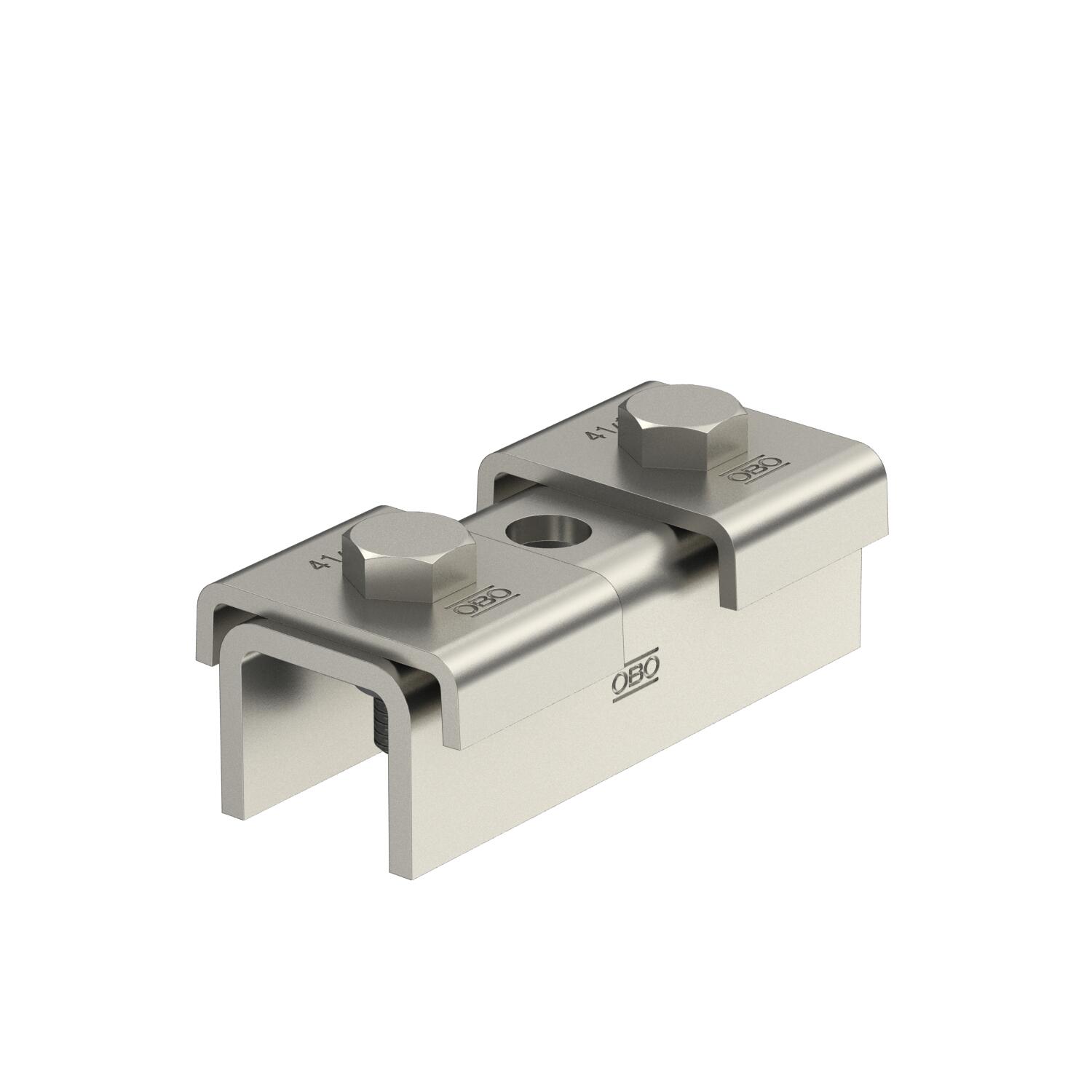

Spojovací díl lišty SV s 3 otvory A4
Obj. č. 1123128 | EAN 4012195939245
- Popis výrobku
-
Popis výrobkuSpojovací díl lišty slouží jako prodlužovací prvek montážní lišty MS4141. Toto spojení lze snadno a bezpečně zhotovit na stavbě či předem v dílně.
Zaručuje, že nevzniknou žádné slabiny v oblasti propojení lišt. Platí zde statické hodnoty montážní lišty.
Rozsah dodávky:
Přidržovací plechy typu 4141 a vhodné šrouby s šestihrannou hlavou (volně přiložené).
-
- Technické údaje
-
Technické údaje

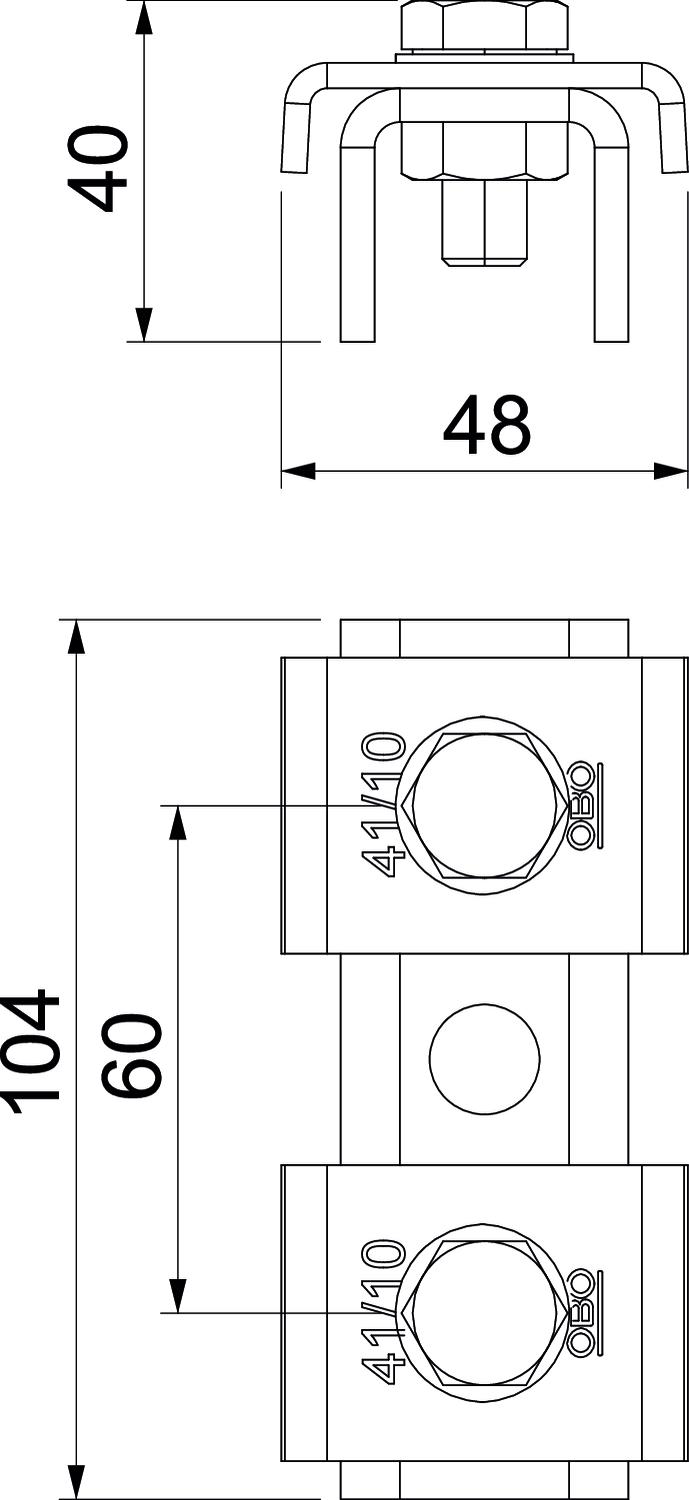

CO₂ stopa (GWP) od kolébky po bránu 1,151 kg CO₂e / 1 Kus Délka 100 mm Druh děrování Zadní strana děrovaná Materiál Nerez ocel, materiál 1.4571 Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení děrováno Rozměr 100x4mm S příslušenstvím pro šrouby Ano Šířka 47 mm Šířka výřezu 22 mm Statická hodnota A 2,97 cm² Statická hodnota Iy 6,05 cm Statická hodnota Iz 9,01 cm Statická hodnota Wy 2,91 cm² Statická hodnota Wz 4,4 cm² Tloušťka materiálu 4 mm Tvar profilu C - profil Velikost otvoru 12 mm Vhodné pro tvary profilů U - profil Výška 39,4 mm Vzdálenost středů vrtaných otvorů 60 mm - Všechny typy
