Spojovací jazýček, vodivý, pro EÜK-2

Obj. č. 7400988 | EAN 4012197349837

Obj. č. / Typ

Šířka	75 mm

Výška kanálu, min.	28 mm

Výška kanálu, max.

Šířka kanálu, min.

Popis výrobku

Popis výrobku

Spojovací jazýček (2-dílný) pro vodivou montáž podlahových kanálů zalitých mazaninou. Spojovací jazýček se zaklapává do bočních stěn kanálu.

Technické údaje

Rozměry

Délka	263 mm
Materiál	Ocel
Možnost instalace těsnění	Ne
Odnímatelný vrchní díl	Ano
Plech dna	Ano
Povrch	pásově zinkováno
Provedení	Příložka
Rozměr	263x75x28,2

Rozměr a	190 mm
Šířka	75 mm
Šířka kanálu, min.	190 mm
S vyrovnáním potenciálů	Ano
Vhodné pro dilatační spáru	Ano
Výška kanálu, max.	48 mm
Výška kanálu, min.	28 mm

Všechny typy

Všechny typy

Typ	Šířka	Výška kanálu, min.	Výška kanálu, max.	Šířka kanálu, min.	Obj. č.	Množství	Nejm. prod. jedn.
VL 190-2	75 mm	28 mm	48 mm	190 mm	7400988	Kus	1 Kus
VL 250-2	75 mm	28 mm	58 mm	250 mm	7400992	Kus	1 Kus
VL 350-2	75 mm	28 mm	58 mm	350 mm	7400996	Kus	1 Kus

Ke stažení

Datový list VL 190-2 / 7400988 , 0.20MB , pdf

EU prohlášení o shodě VL 190-2 / 7400988 , 0.17MB , pdf

Prohlášení o vlastnostech VL 190-2 / 7400988 , 0.34MB , pdf

Stáhnout

Pomůcka pro výběr Rychlý výběr systému kanálů zalitých mazaninou s podlahovou krabicí systémové velikosti 250-3 , 0.33MB , pdf

Pomůcka pro výběr Rychlý výběr systému kanálů zalitých mazaninou s podlahovou krabicí systémové velikosti 350-3 , 0.38MB , pdf

Návod k montáži EÜK screed-covered duct system generation 3 , 76.05MB , pdf

Stáhnout

Návod k montáži Systém kanálů EÜK zalitých mazaninou , 10.26MB , pdf

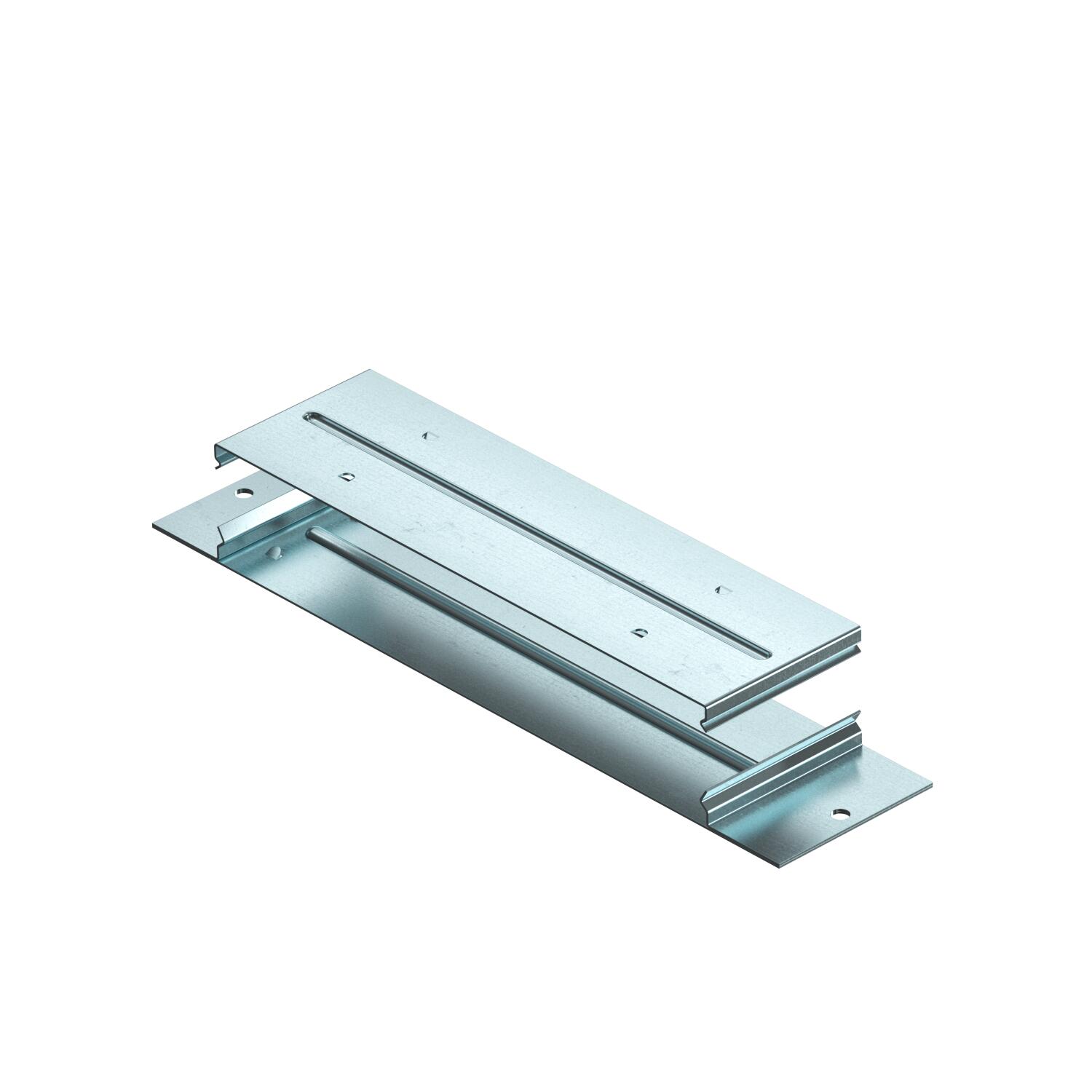

Výrobková grafika VL 190-2 / 7400988, 71.34 kB, jpg

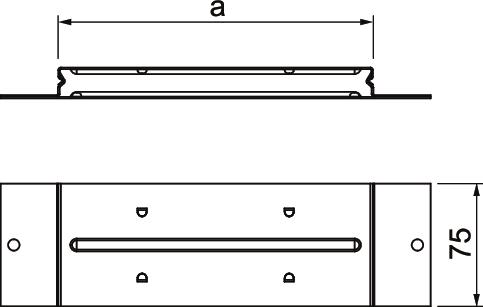

Rozměrový výkres VL 190-2 / 7400988, 13.26 kB, jpg
