Šroub se šestihrannou hlavou M10 F 10 | 120 | 17 | 10 | Ocel

morepic-1

morepic-2

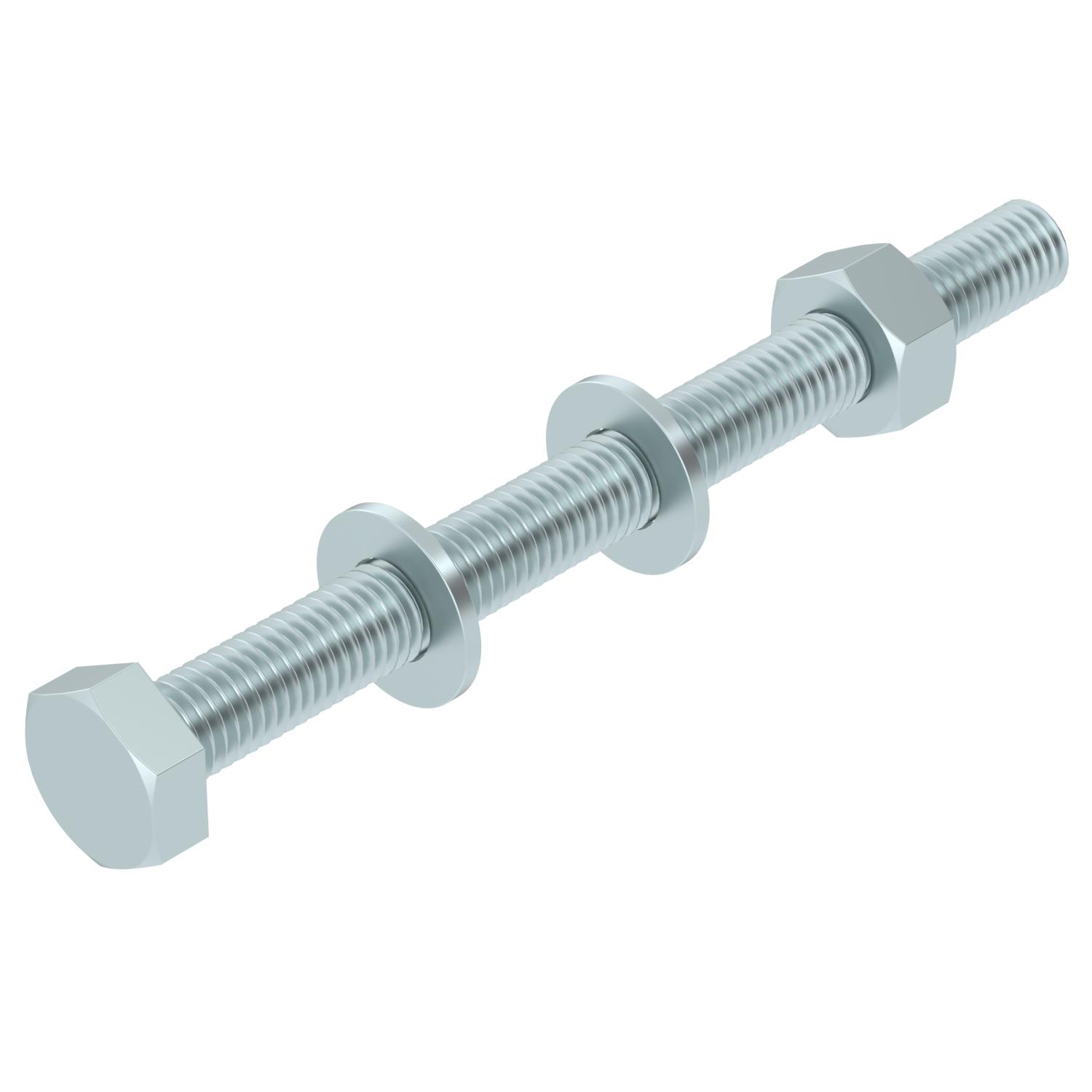

Šroub se šestihrannou hlavou M10 F

Obj. č. 3160793 | EAN 4012195505631

Obj. č. / Typ

Rozměr d	10 mm

Rozměr L

Velikost klíče	17

Metrický závit	10

Materiál	Ocel

Popis výrobku

Popis výrobku

Šroub se šestihrannou hlavou pro univerzální upevnění konstrukčních prvků. Včetně šestihranné matice a 2 podložek.

Technické údaje

Technické údaje

Barva	modrobílá
Délka	120 mm
Materiál	Ocel
Metrický závit	10
Plný závit	Ano
Povrch	žárově zinkováno
Rozměr	M10x120
Rozměr d	10 mm

Rozměr L	120 mm
S maticí	Ano
S podložkou	Ano
Stoupání závitu	1,5 mm
Třída pevnosti	8.8
Velikost klíče	17
Závit	M 10 x 120

Všechny typy

Všechny typy

Typ	Rozměr d	Rozměr L	Velikost klíče	Metrický závit	Materiál	Obj. č.	Množství	Nejm. prod. jedn.
SKS 10x30 F	10 mm	30 mm	17	10	Ocel	3160742	Kus	50 Kus
SKS 10x120 F	10 mm	120 mm	17	10	Ocel	3160793	Kus	20 Kus
SKS 10x60 F	10 mm	60 mm	17	10	Ocel	6408516	Kus	20 Kus
SKS 10x80 F	10 mm	80 mm	17	10	Ocel	6418250	Kus	20 Kus
SKS 10x90 F	10 mm	90 mm	17	10	Ocel	6418252	Kus	20 Kus

Ke stažení

Datový list SKS 10x120 F / 3160793 , 0.16MB , pdf

Příručka Požární ochrana v elektrotechnice – příručka požárně bezpečné instalace budovy , 2.10MB , pdf

Příručka KTS Kabeltragsysteme , 1.61MB , pdf

Brožura Zwischendeckeninstallationen , 2.70MB , pdf

Katalog Kabeltragsysteme , 45.23MB , pdf

EU prohlášení o shodě SKS 10x120 F / 3160793 , 0.22MB , pdf

REACH Prohlášení o shodě SKS 10x120 F / 3160793 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě SKS 10x120 F / 3160793 , 0.12MB , pdf

Stáhnout

Pomůcka pro výběr Auswahlhilfe Kabelrinnen, schraubbar , 2.17MB , pdf

Pomůcka pro výběr Auswahlhilfe Kabelrinnen, Magic , 0.25MB , pdf

Návod k montáži General information on the mounting , 2.61MB , pdf

Výrobková grafika SKS 10x120 F / 3160793, 51.49 kB, jpg

Rozměrový výkres SKS 10x120 F / 3160793, 12.10 kB, jpg

SKS 10x120 F / 3160793

3160793_KSTP1.stp, 181.43 kB
