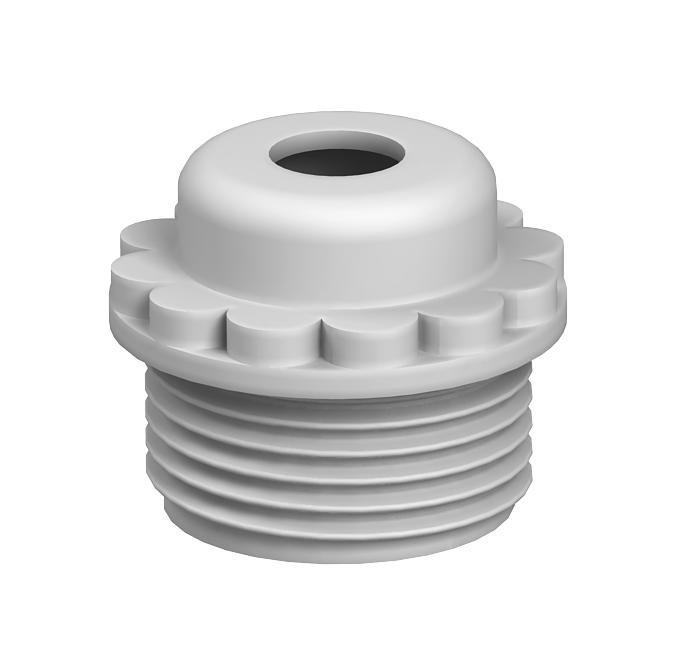

Šroubovací ucpávková vývodka, metrický závit, s otvorem
Obj. č. 2032007 | EAN 4012195477556
- Popis výrobku
-
Popis výrobkuS otevřeným kabelovým vývodem.
Škrticí těsnění k našroubování na metrický závit dle IEC 423.
Se samotěsnicím kuželem na konci závitu, proto není zapotřebí těsnící kroužek připojovacího závitu.
Při pečlivé montáži lze dosáhnout stupně krytí IP 54.
S otevřeným kabelovým vývodem.
-
- Technické údaje
-
Technické údaje

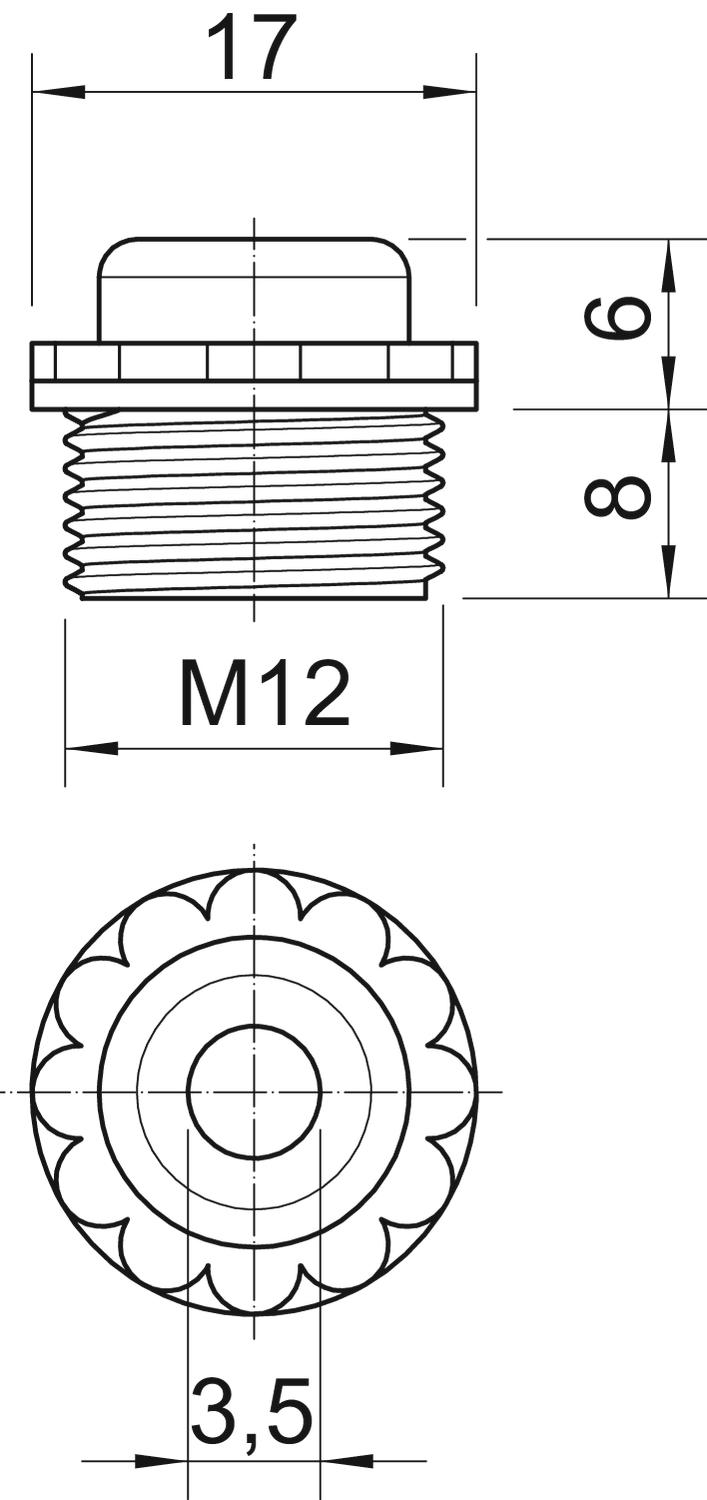

Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Délka závitu 8 mm Materiál Polyetylén Rozměr M12 Rozměr e 17 mm Rozměr L1 8 mm Rozměr L2 6 mm Rozměr D 3,5 mm Stupeň krytí IP54 Velikost M12 Velikost klíče 13 - Všechny typy
- Ke stažení
-
Datový list 90 M12 OF / 2032007 , 0.18MB , pdfREACH Prohlášení o shodě 90 M12 OF / 2032007 , 0.12MB , pdfRoHS Prohlášení o shodě 90 M12 OF / 2032007 , 0.12MB , pdf
