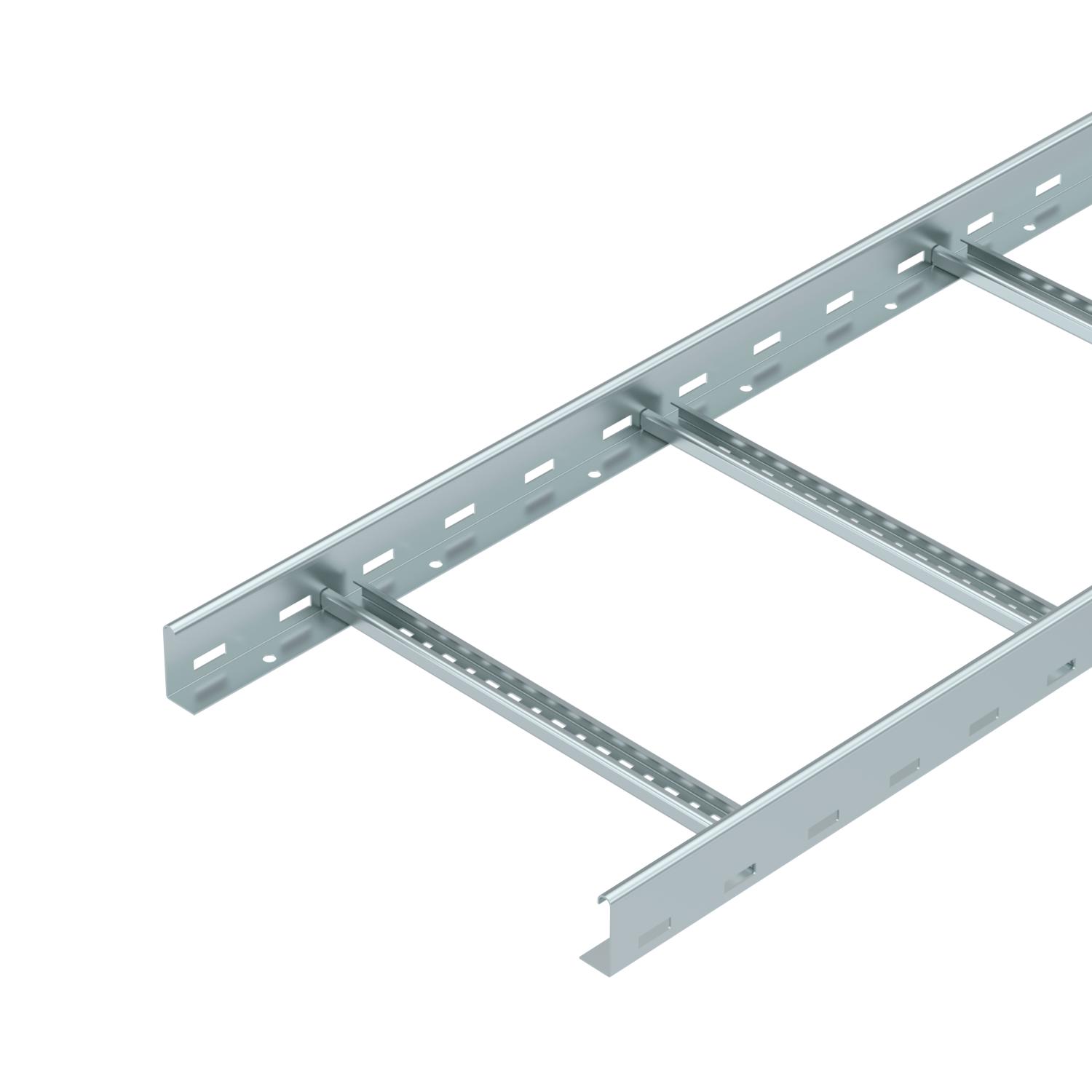

Stoupací žebřík LG 60, 6 m VS FS
Obj. č. 6208633 | EAN 4012195064299
- Popis výrobku
-
Popis výrobkuKabelový žebřík s výškou bočnice 60 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
-
- Technické údaje
-
Technické údaje

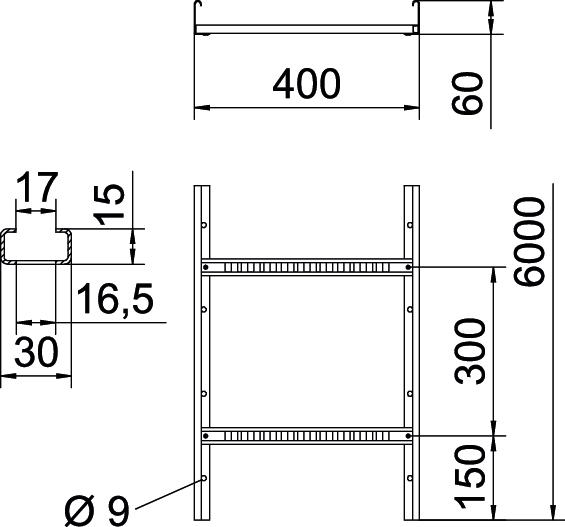

Barva modrobílá CO₂ stopa (GWP) od kolébky po bránu 7,736 kg CO₂e / 1 metr Délka 6000 ft Délka 6000 mm Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Požární ochrana Zachování funkčnosti, normová nosná konstrukce Provedení bočnice plochý profil Provedení příček Profil děrovaný Provedení pro velká rozpětí Ne Rozměr 60x400x6000 Rozměr 60x400x6000 Rozměr B 400 mm Šířka 400 mm Šířka výřezu, příčka 16,50 tloušťka bočnice 1,5 mm Upevnění příčky Slepé nýtování Užitečný průřez 19800 mm² Užitečný průřez 198 cm² Výška 60 mm Vzdálenost podpěr 1,5 m 3,1 kN/m Vzdálenost podpěr 2,0 m 2,25 kN/m Vzdálenost podpěr 2,5 m 1,5 kN/m Vzdálenost podpěr 3,0 m 1,1 kN/m Vzdálenost podpěr 3,5 m 0,75 kN/m Vzdálenost podpěr 4,0 m 0,45 kN/m Vzdálenost příček 300 mm Zachování funkčnosti Ano Technické údaje
Zatěžovací diagram kabelového žebříku typu LG 60 VS
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, FS
DRL 400 FS 6052401 3 m Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 45 FS
TSG 45 FS 6062033 3 m
Svorka pro upevnění přepážky A2
KS KL A2 6062284 30 Kus
Podélné spojky FS
LVG 60 FS 6208840 10 Kus
Ochranný kryt 60
SKH 60 OR 6222537 40 Pár

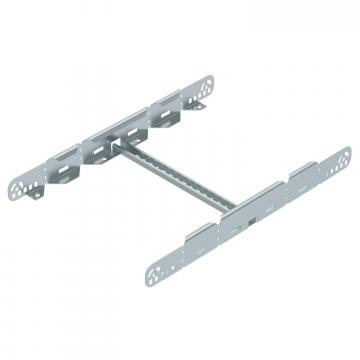

Multifunkční spojka FS
LMFV 640 FS 6225714 1 Kus - Ke stažení
-
