Poznámka: Výroba tohoto výrobku bude ukončena.

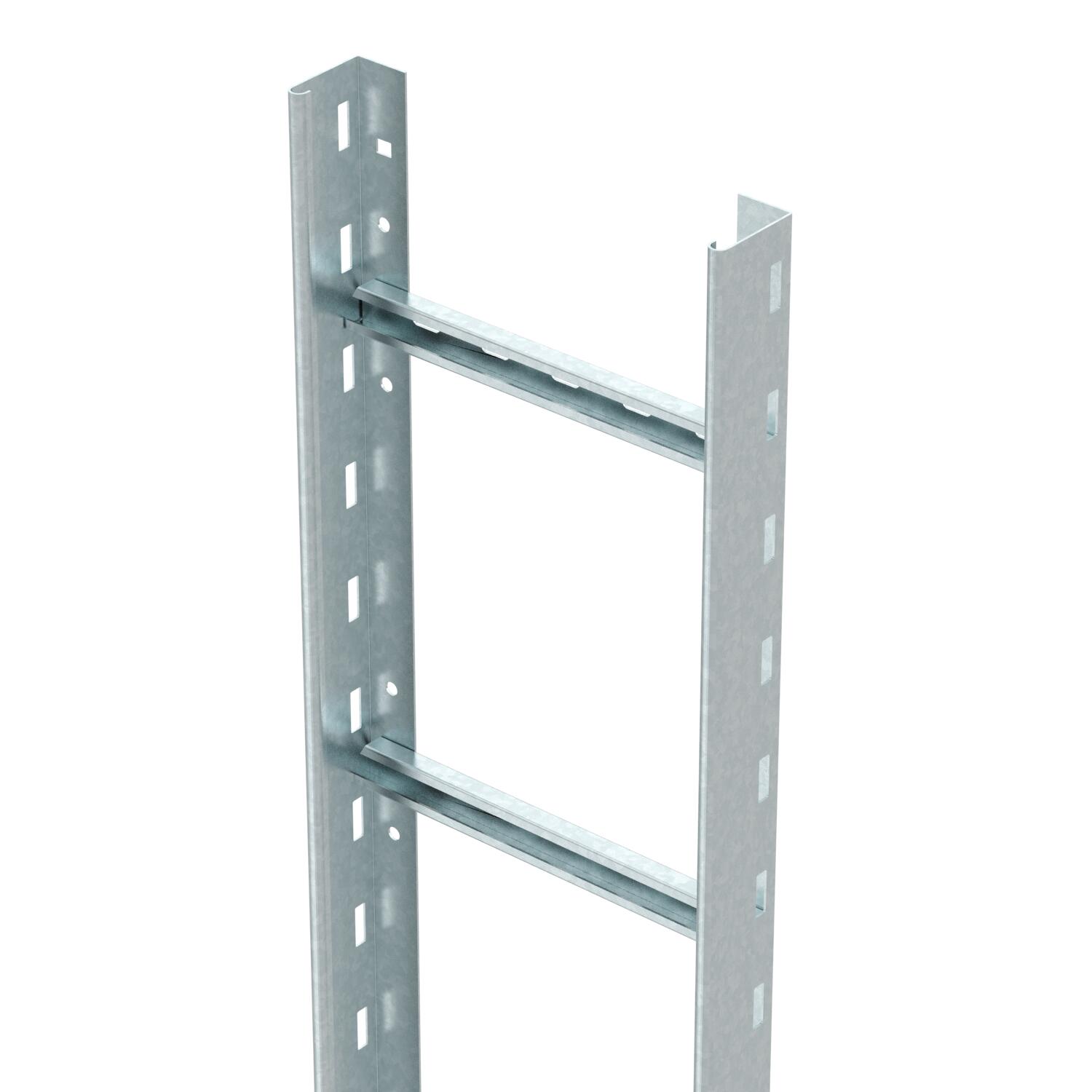

Stoupací žebřík SLG 60, středně těžký, 6 m NS
Obj. č. 6207997 | EAN 4012195695608
- Popis výrobku
-

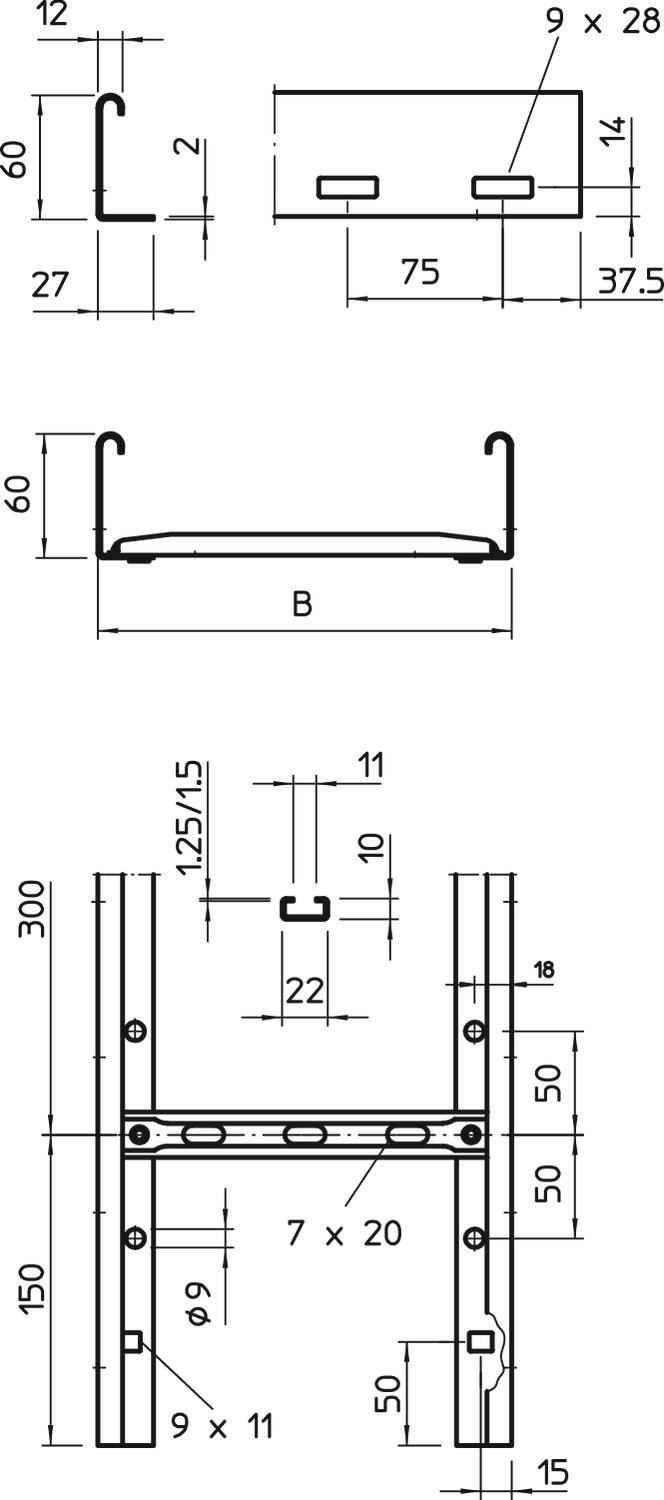

Popis výrobkuKabelový žebřík s výškou bočnice 60 mm s přinýtovaným nahoru otevřeným profilem příčky C. Ohnutá bočnice pro zpevnění a ochranu kabelů. Upevnění na výložníku se provádí pomocí svorek typu LKS 40. Výřez příčky široký 11 mm, vhodná třmenová příchytka je typ 2056/ N.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
-
- Technické údaje
-
Technické údaje
CO₂ stopa (GWP) od kolébky po bránu 8,7387 kg CO₂e / 1 metr Délka 6000 mm Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení bočnice plochý profil Provedení příček Profil děrovaný Provedení pro velká rozpětí Ne Rozměr 60x500x6000 Rozměr 60x500x6000 Šířka 500 mm tloušťka bočnice 2 mm Upevnění příčky Slepé nýtování Užitečný průřez 24800 mm² Užitečný průřez 248 cm² Výška 60 mm Vzdálenost podpěr 1,5 m 3,1 kN/m Vzdálenost podpěr 2,0 m 2 kN/m Vzdálenost podpěr 2,5 m 1,5 kN/m Vzdálenost podpěr 3,0 m 1,1 kN/m Vzdálenost podpěr 3,5 m 0,6 kN/m Vzdálenost podpěr 4,0 m 0,45 kN/m Vzdálenost příček 300 mm Zachování funkčnosti Ne Technické údaje

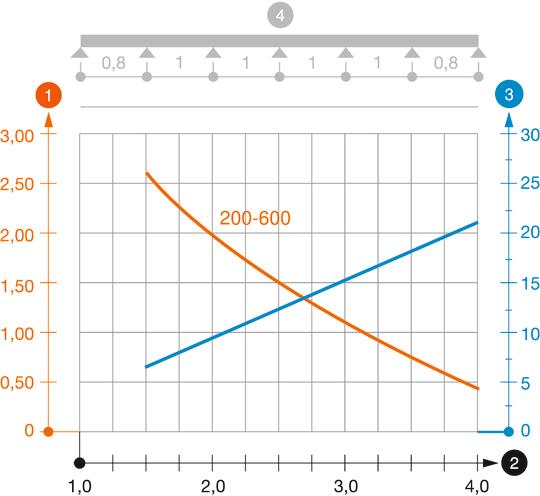

Zatěžovací diagram kabelového žebříku typu SLG 60 NS
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
