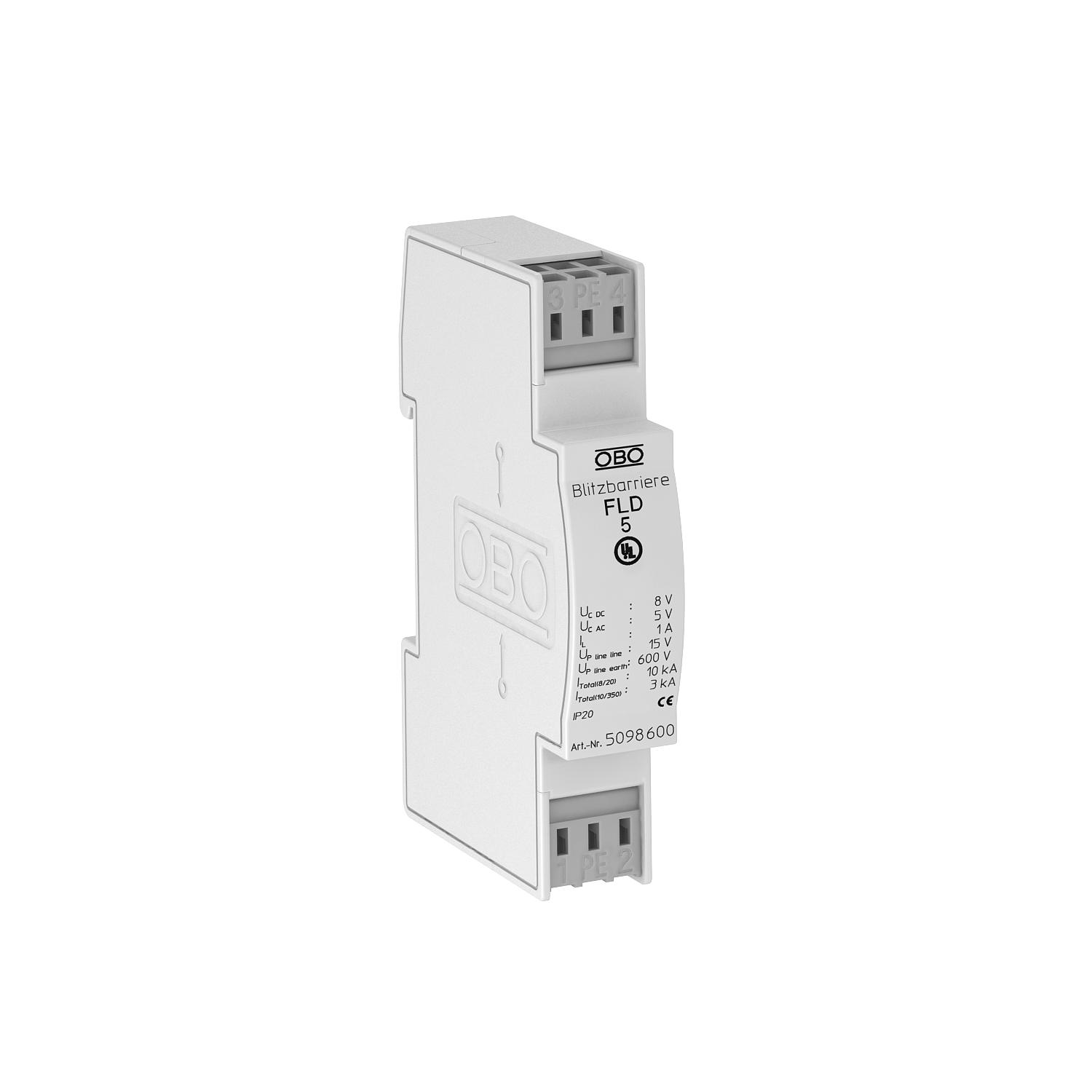

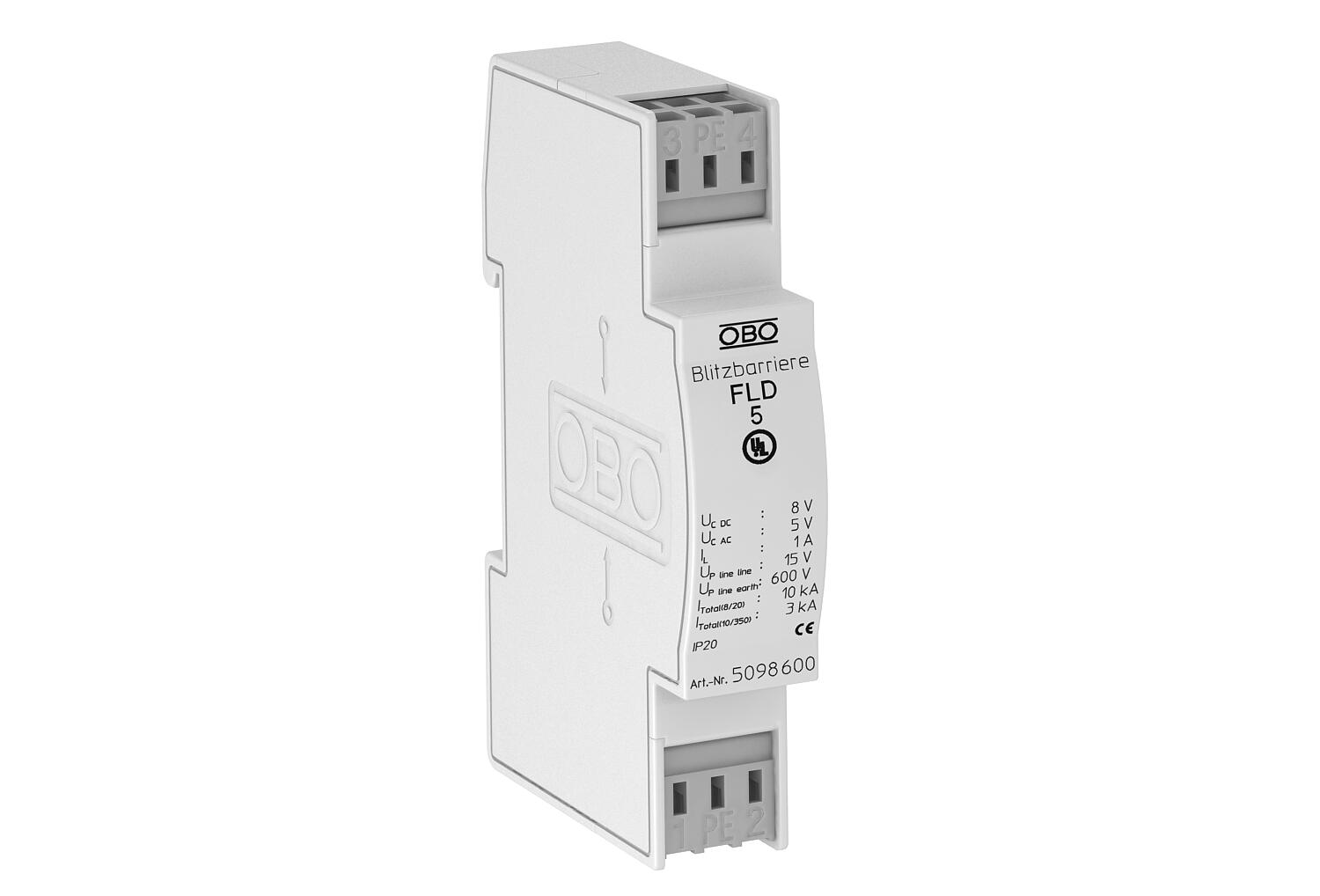

Střední a jemná ochrana FLD pro dvoužilové systémy 5 V

Obj. č. 5098600 | EAN 4012195578369

Obj. č. / Typ

Počet pólů	2

Nejvyšší trvalé napětí AC

Nejvyšší trvalé napětí DC

Zástrčkový systém	Svorka

Popis výrobku

Popis výrobku

Přepěťová ochrana pro použití v měřicí, řídicí a regulační technice

• Střední a jemná ochrana

• Standardní provedení pro dvoužilové systémy

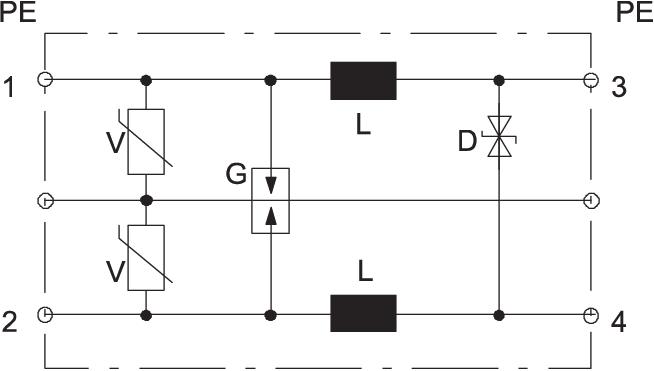

• Dvojstupňový ochranný obvod

• S bezšroubovými připojovacími svorkami pro snadnou montáž

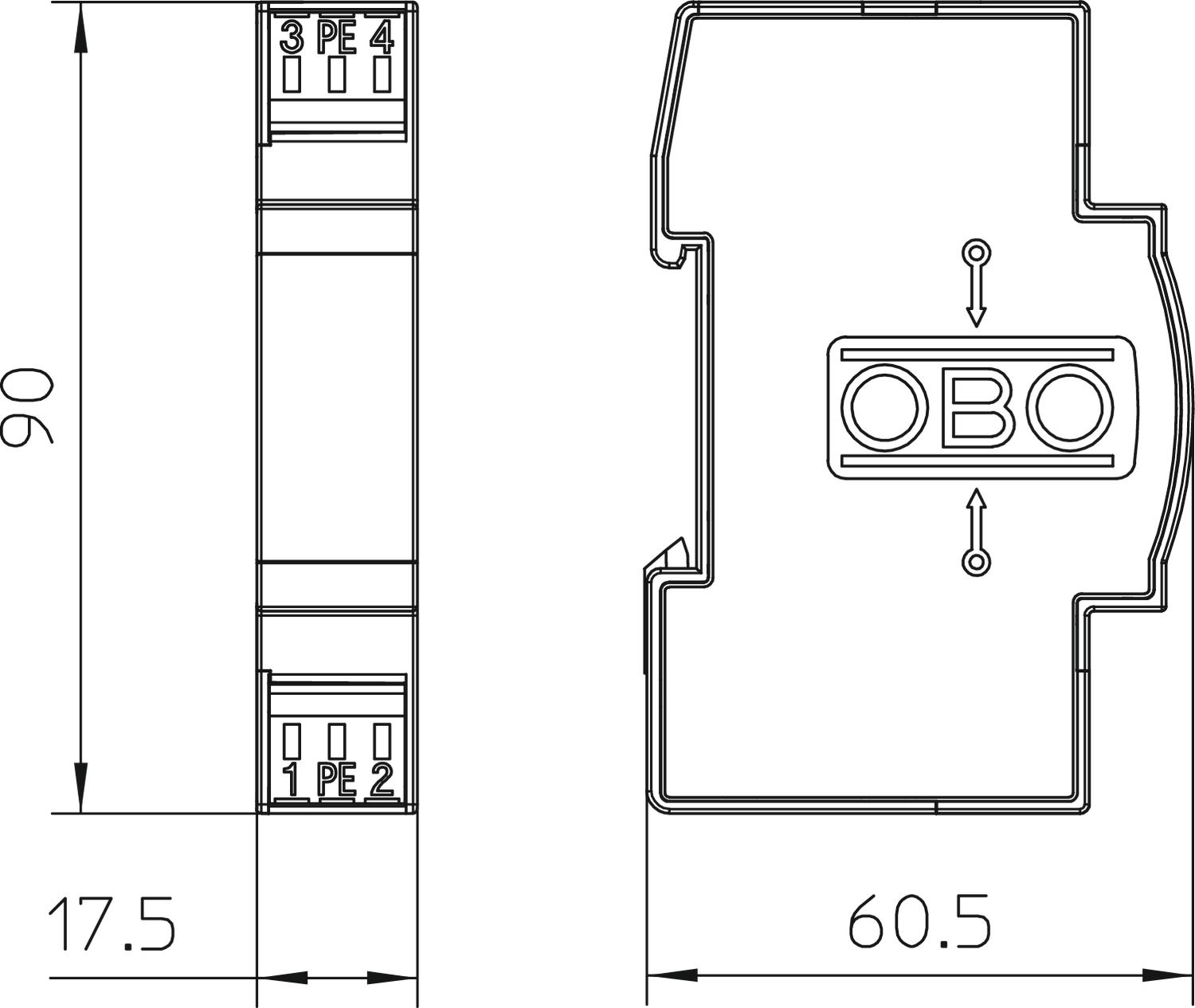

• Prostorově úsporný rozměr s modulem 17,5 mm

• S induktivním oddělením v podélné větvi

Použití: Univerzální použití na profilových lištách 35 mm ve všech běžných rozvaděčových skříních.

Technické údaje

Technické údaje

Celkový svodový proud (10/350)	D1: 3 kA
Celkový svodový proud (8/20)	10 kA
Dílčí jednotka TE (17,5 mm)	1
Impulzní proud	1,5 kA
Izolační odpor	>1 MΩ
Jmenovitý impulzní svodový proud (8/20 µs)	5 kA
Jmenovitý zatěžovací proud AC	0,7 A
Jmenovitý zatěžovací proud DC	1 A
Kapacita (žíla-zem)	<1 nF
Kapacita (žíla-žíla)	<10 nF
Kategorie	Typ 1 + 2 + 3 / D1 + C2 + C1
Kontakt pro dálkovou signalizaci	Ne
LPZ	0→3
Mezní kmitočet	0,18 MHz
Nejvyšší trvalé napětí AC	5 V
Nejvyšší trvalé napětí DC	8 V
Ochranná úroveň žíla – zem	<600 V
Ochranná úroveň žíla – žíla	<15 V
Odolnost proti rázovému proudu žíla – zem	C2: 10 kV / 5 kA (8/20µs)
Odolnost proti rázovému proudu žíla – žíla	C1: 1 kV / 0,5 kA (8/20µs)

Počet pólů	2
Připojení stínění	Ne
Připojovací průřez flexibilních vodičů, max.	2,5 mm²
Připojovací průřez flexibilních vodičů, min.	0,14 mm²
Připojovací průřez laněných vodičů, max.	2,5 mm²
Připojovací průřez laněných vodičů, min.	0,14 mm²
Připojovací průřez pevných vodičů, max.	2,5 mm²
Připojovací průřez pevných vodičů, min.	0,14 mm²
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne
Rozměr	5V AC
Schválení	UL
Sériová indukčnost jednotlivých žil	120 µH ± 20 %
SPD dle IEC 61643-21	Třída I + II + III / D1 + C2 + C1
Stupeň krytí	IP20
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Uzemnění prostřednictvím:	Svorka
Vložený útlum (insertion loss)	3 dB @ 180 kHz dB
Zástrčkový systém	Svorka
Zkušební norma	IEC 61643-21
