Střední a jemná ochrana pro dvoužilové systémy 24 V 2 | 19 | 28 | Svorka

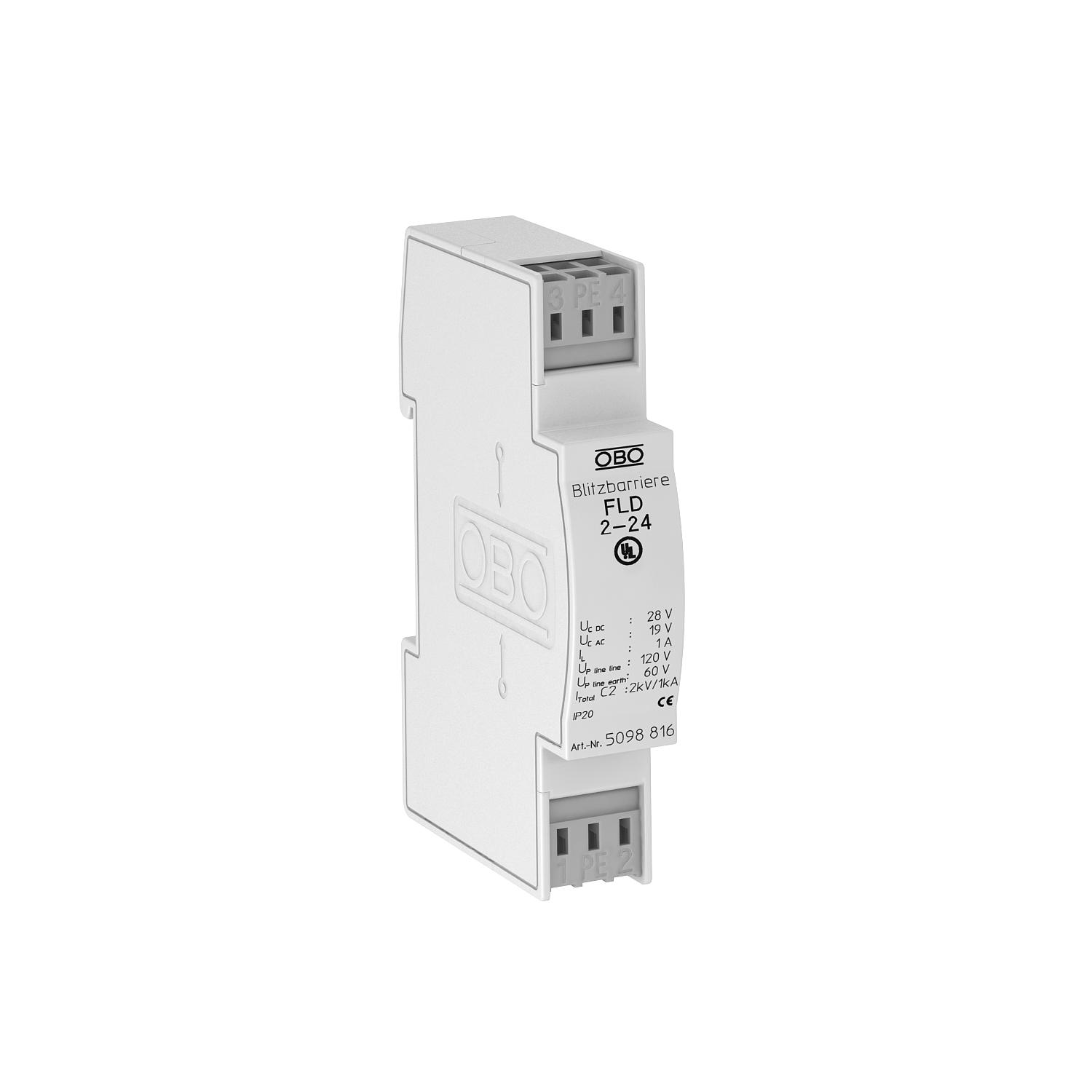

Střední a jemná ochrana pro dvoužilové systémy 24 V

Obj. č. 5098816 | EAN 4012195578451

Obj. č. / Typ	5098816 / FLD 2-24

Počet pólů	2

Nejvyšší trvalé napětí AC	19 V

Nejvyšší trvalé napětí DC	28 V

Zástrčkový systém	Svorka

Popis výrobku

Popis výrobku

Přepěťová ochrana pro použití v měřicí, řídicí a regulační technice

• Střední a jemná ochrana

• Standardní provedení pro dvoužilové systémy

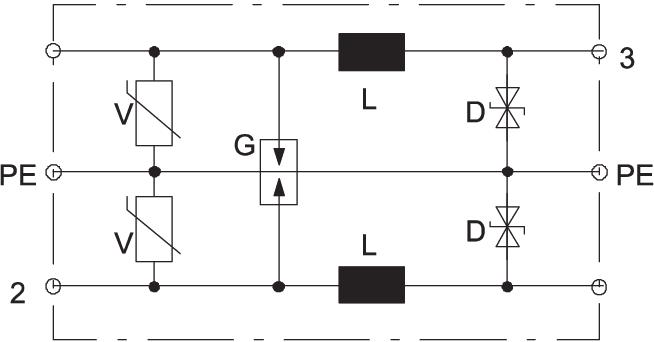

• Dvojstupňový ochranný obvod

• S bezšroubovými připojovacími svorkami pro snadnou montáž

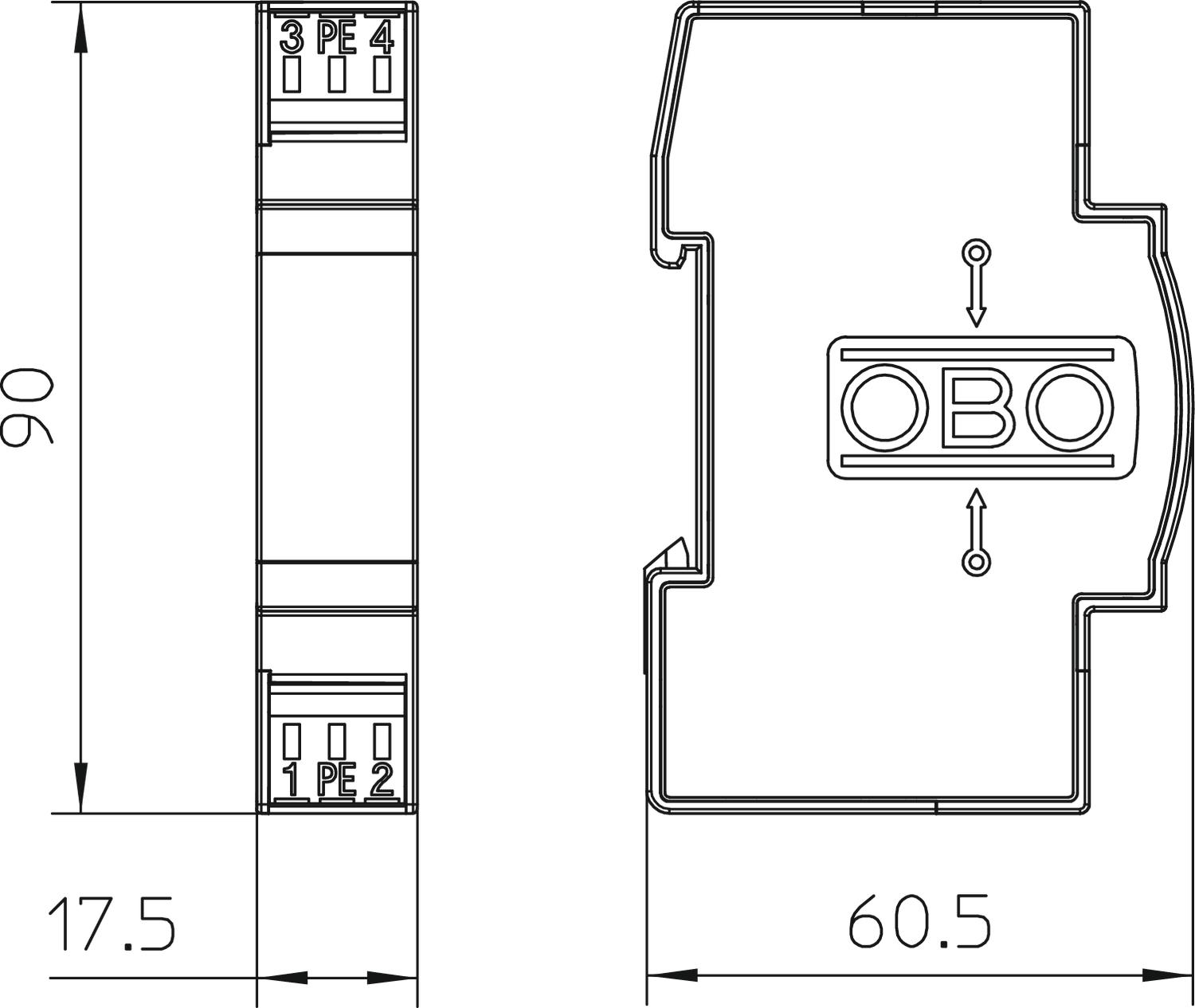

• Prostorově úsporný rozměr s modulem 17,5 mm

• S induktivním oddělením v podélné větvi

Použití: Univerzální použití na profilových lištách 35 mm ve všech běžných rozvaděčových skříních.

Technické údaje

Technické údaje

Celkový svodový proud (8/20)	1 kA
Dílčí jednotka TE (17,5 mm)	1
Izolační odpor	> 10 MΩ
Jmenovitý impulzní svodový proud (8/20 µs)	0,5 kA
Jmenovitý zatěžovací proud AC	0,7 A
Jmenovitý zatěžovací proud DC	1 A
Kapacita (žíla-zem)	<10 nF
Kapacita (žíla-žíla)	<10 nF
Kategorie	Typ 2 + 3 / C2 + C1
Kontakt pro dálkovou signalizaci	Ne
LPZ	1→3
Nejvyšší trvalé napětí AC	19 V
Nejvyšší trvalé napětí DC	28 V
Ochranná úroveň žíla – zem	<60 V
Ochranná úroveň žíla – žíla	<120 V
Odolnost proti rázovému proudu žíla – zem	C1: 1 kV / 0,5 kA (8/20µs)
Odolnost proti rázovému proudu žíla – žíla	C1: 1 kV / 0,5 kA (8/20µs)
Počet pólů	2
Připojení stínění	Ne

Připojovací průřez flexibilních vodičů, max.	2,5 mm²
Připojovací průřez flexibilních vodičů, min.	0,14 mm²
Připojovací průřez laněných vodičů, max.	2,5 mm²
Připojovací průřez laněných vodičů, min.	0,14 mm²
Připojovací průřez pevných vodičů, max.	2,5 mm²
Připojovací průřez pevných vodičů, min.	0,14 mm²
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne
Rozměr	24V AC
Schválení	UL
Sériová indukčnost jednotlivých žil	120 µH ± 10 %
SPD dle IEC 61643-21	Třída II + III / C2 + C1
Stupeň krytí	IP20
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Uzemnění prostřednictvím:	Svorka
Vložený útlum (insertion loss)	3dB @ 150 kHz dB
Zástrčkový systém	Svorka
Zkušební norma	IEC 61643-21
