Svěrná příchytka BKS 65 | 8 | 28

morepic-1

morepic-2

Svěrná příchytka BKS

Obj. č. 2148846 | EAN 4012195877691

Obj. č. / Typ

Hloubka vrtaného otvoru

Upínací rozsah D, min.

Upínací rozsah D, max.

Popis výrobku

Popis výrobku

Pro vedení, ohebné trubky a všechny typy izolačních a pancéřových trubek, vhodná do betonu, silikátových tvárnic a zdiva z plných cihel. Použití ve zdivu z plynosilikátu je možné, je však třeba počítat se snížením nosnosti.

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Bez obsahu halogenů	Ano
Hloubka vrtaného otvoru	65 mm
Materiál	Polyamid
Provedení	uzavřený
Průměr vrtaného otvoru, min.	6 mm
Rozměr	8-28mm

Rozměr D	27 mm
Rozměr L	70 mm
Upínací rozsah D, max.	28 mm
Upínací rozsah D, min.	8 mm
Vytahovací hodnoty	500 N
Způsob upevnění	Zásuvné upevnění

Všechny typy

Všechny typy

Typ	Hloubka vrtaného otvoru	Upínací rozsah D, min.	Upínací rozsah D, max.	Obj. č.	Množství	Nejm. prod. jedn.
1973 3-13 LGR	50 mm	3 mm	13 mm	2148803	Kus	100 Kus
1973 8-28 LGR	65 mm	8 mm	28 mm	2148846	Kus	100 Kus
1973 20-40 LGR	70 mm	20 mm	40 mm	2148862	Kus	100 Kus

Ke stažení

Datový list 1973 8-28 LGR / 2148846 , 0.17MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

EU prohlášení o shodě 1973 8-28 LGR / 2148846 , 0.06MB , pdf

Stáhnout

REACH Prohlášení o shodě 1973 8-28 LGR / 2148846 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě 1973 8-28 LGR / 2148846 , 0.12MB , pdf

Stáhnout

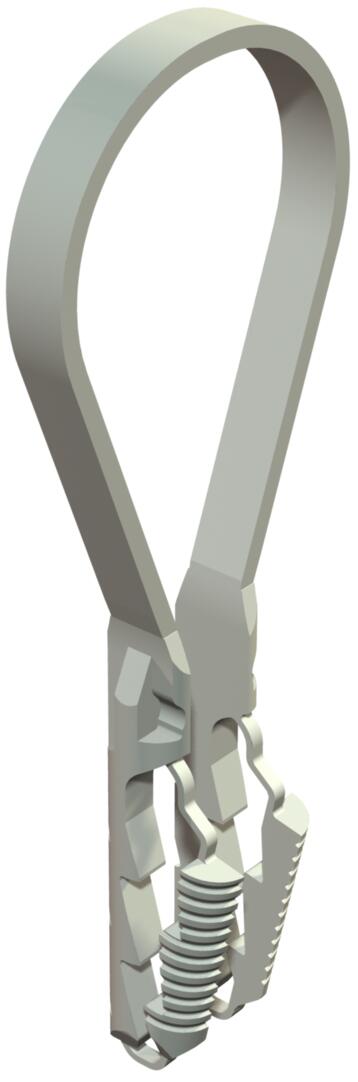

Výrobková grafika 1973 8-28 LGR / 2148846, 24.36 kB, jpg

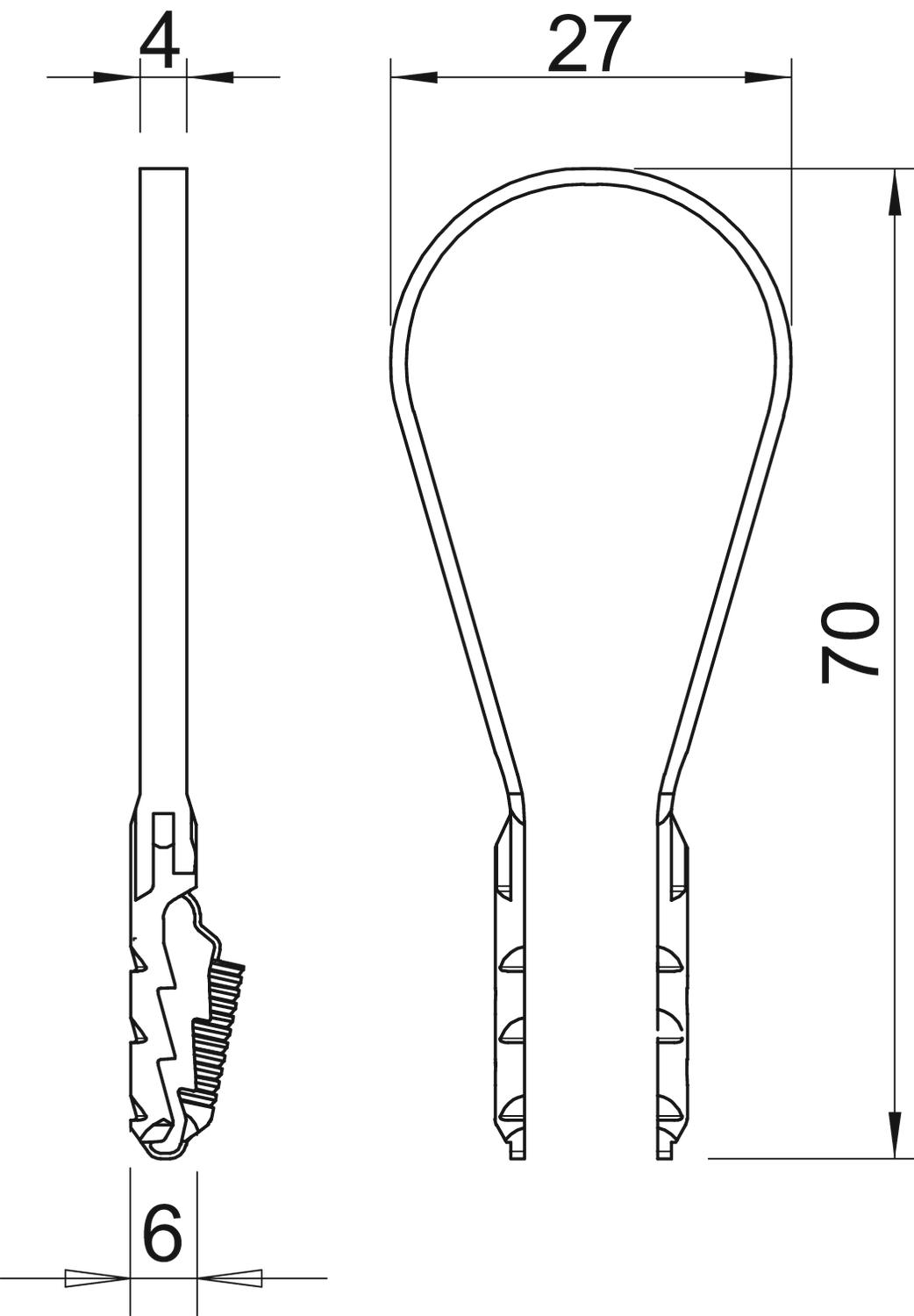

Rozměrový výkres 1973 8-28 LGR / 2148846, 64.53 kB, jpg

1973 8-28 LGR / 2148846
