Svislý oblouk, klesající, výška kanálu 120 mm, FS
Obj. č. 7218110 | EAN 4012197332150
- Popis výrobku
-
Popis výrobkuSestupný 45° vertikální oblouk se zpěňující protipožární tkaninou pro instalační kanál PYROLINE® Rapid PLM. Vhodné pro přímou montáž na stěnu i strop, montáž pod systémové police a na nosné systémy. Montáž míst styku bez použití nástrojů pomocí spojky PLM SI. Víko se naklapává bez použití nástrojů a dovoluje rychlé revize a dodatečné osazování kabelů. Přesah víka umožňuje namontovat víko s přesazením pro nepřerušované vyrovnání potenciálů v celé trase kanálu.
-
- Technické údaje
-
Technické údaje

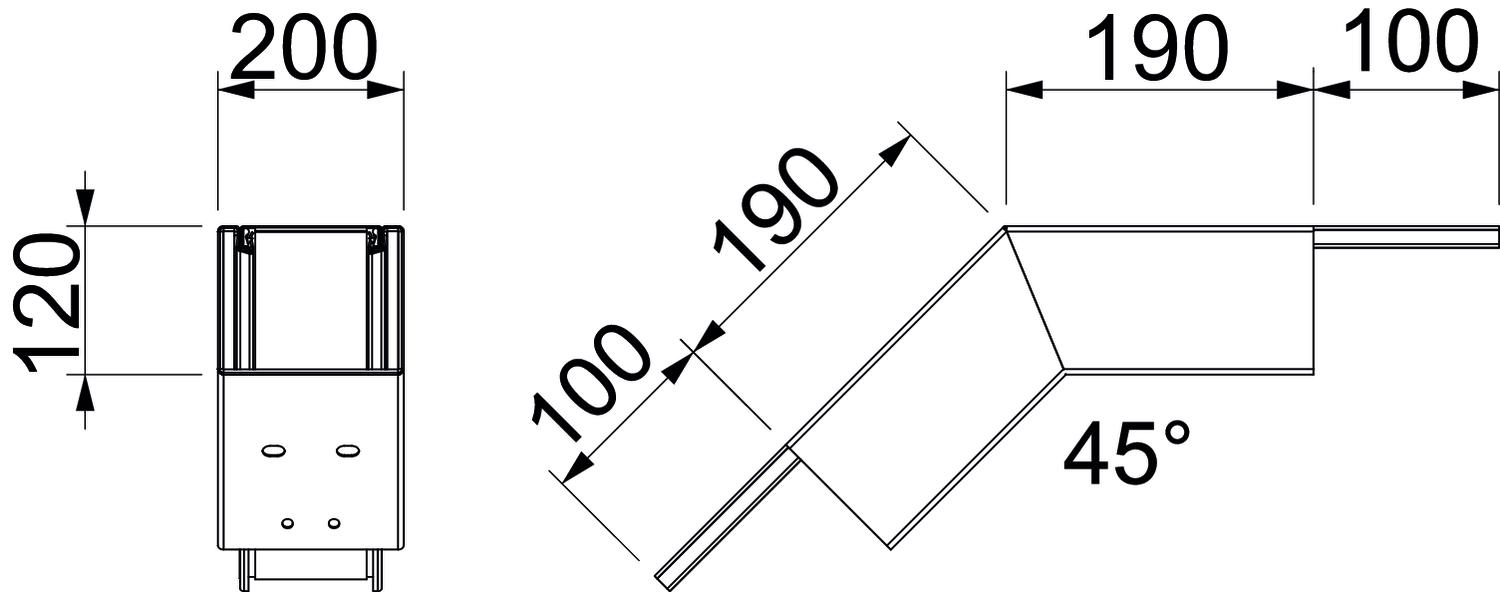

Klasifikace EI – instalační kanál 90 Materiál Ocel Možnost přepážek Ne Opláštění Ocel Počet stran, které mohou být vystaveny působení plamene 4 Povrch pásově zinkováno Rozměr 498x100x215 Rozměr H 120 mm Rozměr A 190 mm Rozměr B 200 mm S děrováním Ano Úhel oblouku 45 ° Upevnění víka ostatní Užitečný průřez 18500 mm² - Všechny typy
- Ke stažení
-
Datový list PLM BF 1220 FS / 7218110 , 0.19MB , pdfKatalog Brandschutzkanäle , 8.99MB , pdfEU prohlášení o shodě PLM BF 1220 FS / 7218110 , 0.20MB , pdfProhlášení o vlastnostech PLM BF 1220 FS / 7218110 , 0.78MB , pdfPotvrzení o registraci Protipožární kanály PYROLINE® Rapid PLM , 2.15MB , pdfNávod k montáži Installationskanalsystem PYROLINE® Rapid , 7.02MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
