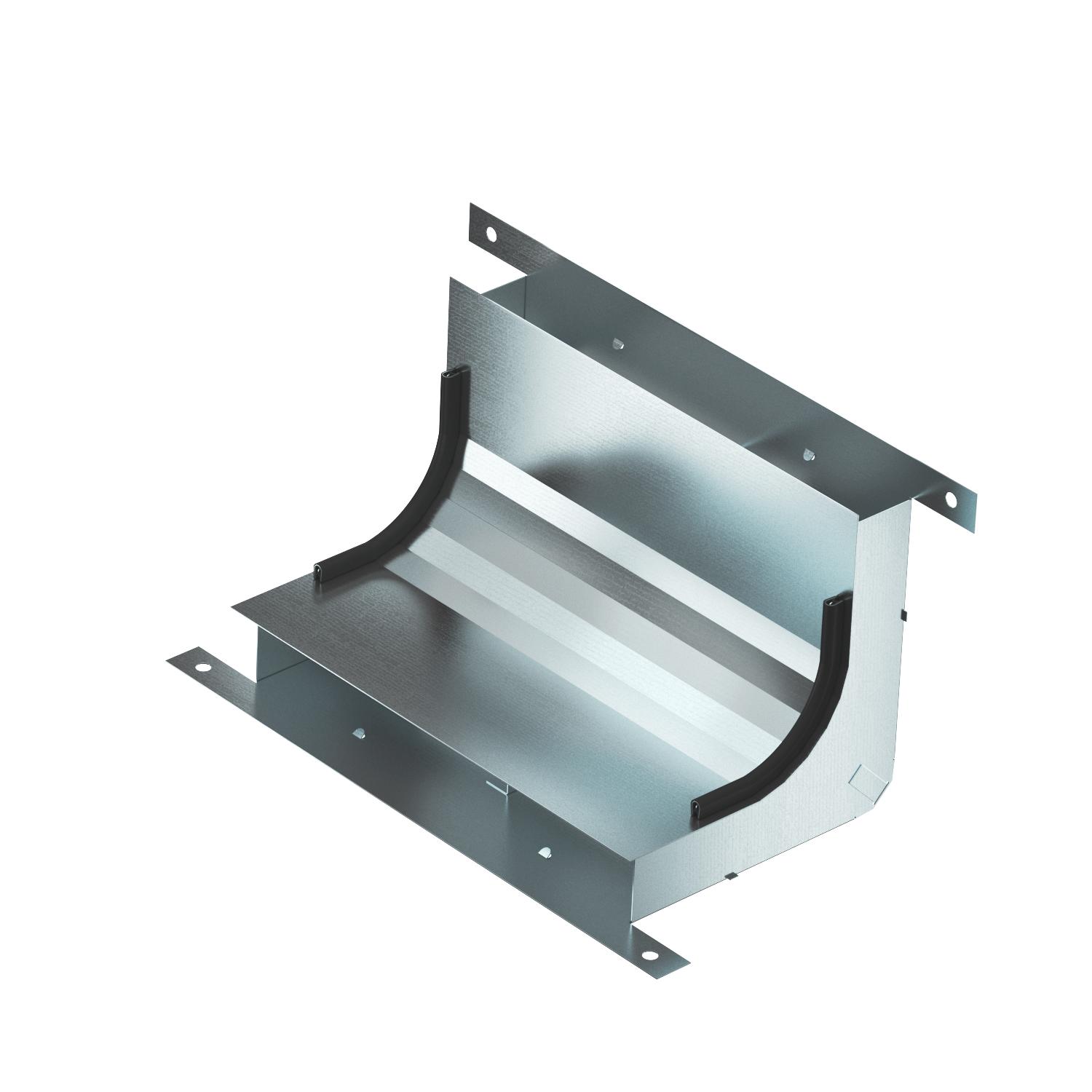

Svislý ohyb, 2-komorový, výška kanálu 38 mm
Obj. č. 7400637 | EAN 4012197349530
- Popis výrobku
-
Popis výrobkuSvislý ohyb (2-dílný), ke svislé změně směru podlahových instalačních kanálů zalitých mazaninou (nástěnné připojovací díly, napájení).
-
- Technické údaje
-

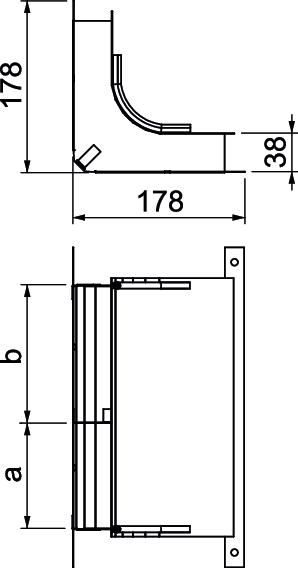

Rozměry
Délka 178 mm Materiál Ocel Počet pevných přepážek 1 Počet protažení 2 St. Povrch pásově zinkováno Průřez protažení a 3717 mm² Průřez protažení b 4807 mm² Rozměr 330x177,7x177,7 Rozměr h 38 mm Rozměr a 110 mm Rozměr b 140 mm Šířka 250 mm Šířka kanálu, min. 250 mm Vhodné pro podlahový kanál zalitý mazaninou Ano Vhodné pro uzavřený podlahový kanál uložený v mazanině Ne Výška 38 mm Výška kanálu, min. 38 mm - Všechny typy
- Ke stažení
-
Datový list KV2 25038-2 / 7400637 , 0.16MB , pdfEU prohlášení o shodě KV2 25038-2 / 7400637 , 0.17MB , pdfProhlášení o vlastnostech KV2 25038-2 / 7400637 , 0.34MB , pdfNávod k montáži Im-Beton-Kanalsystem IBK , 3.27MB , pdfNávod k montáži EÜK screed-covered duct system generation 3 , 76.05MB , pdfNávod k montáži Systém kanálů EÜK zalitých mazaninou , 10.26MB , pdf
