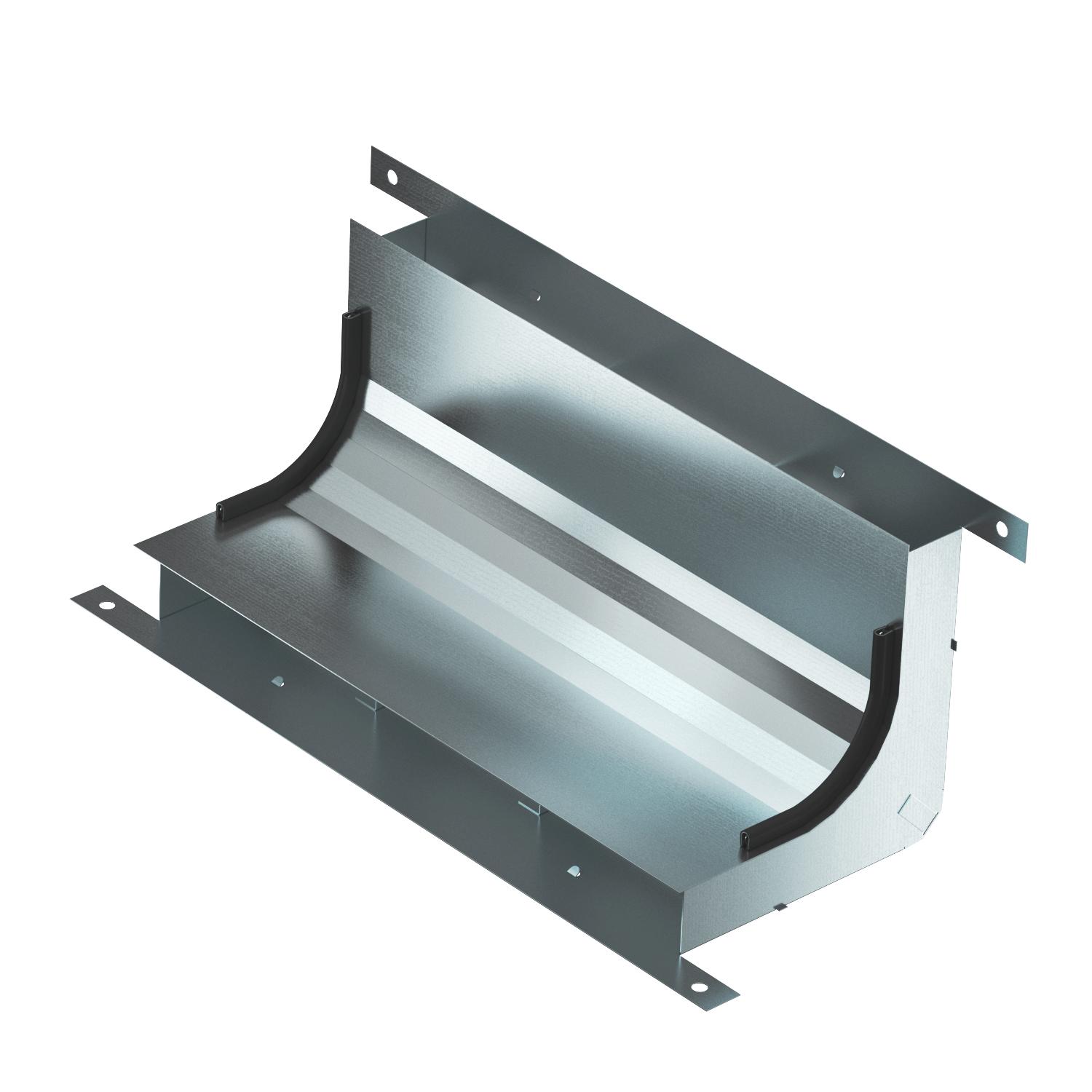

Svislý ohyb, 3-komorový, výška kanálu 38 mm
Obj. č. 7400662 | EAN 4012197349745
- Popis výrobku
-
Popis výrobkuSvislý ohyb (2-dílný), ke svislé změně směru podlahových instalačních kanálů zalitých mazaninou (nástěnné připojovací díly, napájení).
-
- Technické údaje
-

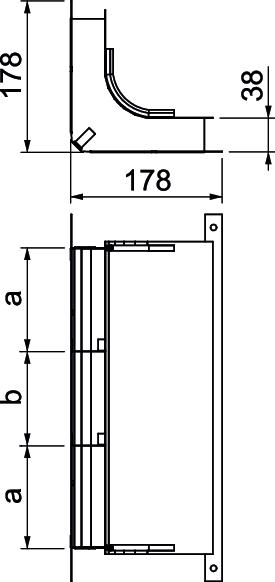

Rozměry
Délka 178 mm Materiál Ocel Počet pevných přepážek 2 Počet protažení 3 St. Povrch pásově zinkováno Průřez protažení a 4060 mm² Průřez protažení b 3934 mm² Rozměr 430x177,7x177,7 Rozměr h 38 mm Rozměr a 120 mm Rozměr b 110 mm Šířka 350 mm Šířka kanálu, min. 350 mm Vhodné pro podlahový kanál zalitý mazaninou Ano Vhodné pro uzavřený podlahový kanál uložený v mazanině Ne Výška 38 mm Výška kanálu, min. 38 mm - Všechny typy
- Ke stažení
-
Datový list KV3 35038-2 / 7400662 , 0.17MB , pdfEU prohlášení o shodě KV3 35038-2 / 7400662 , 0.17MB , pdfProhlášení o vlastnostech KV3 35038-2 / 7400662 , 0.34MB , pdfNávod k montáži Im-Beton-Kanalsystem IBK , 3.27MB , pdfNávod k montáži EÜK screed-covered duct system generation 3 , 76.05MB , pdfNávod k montáži Systém kanálů EÜK zalitých mazaninou , 10.26MB , pdf
