Svod isCon® Basic v černém provedení 20 | 0,45 | 100 | 35

Svod isCon® Basic v černém provedení

Obj. č. 5408014 | EAN 4012196591664

Obj. č. / Typ

Průměr

ekvivalentní oddělovací vzdálenost s (e)/m

Normální kroužek (cca m)

průřez	35 mm²

Popis výrobku

Popis výrobku

Údaje o instalaci vedení OBO isCon® Basic naleznete v návodu k montáži.

• Vysokonapěťový izolovaný svod
• K dodržení oddělovací vzdálenosti podle IEC 62305 (VDE 0185-305-3)
• Testováno podle IEC / EN 62561-1 (VDE 0185-561-1) s H1 / 150 kA
• Ekvivalentní oddělovací vzdálenost se ≤ 0,45 m (vzduch) a se ≤ 0,90 m (pevný stavební materiál)
• Testováno podle IEC TS 62561-8 (VDE V 0185-561-8)
• Bezhalogenový
• Požární zatížení 3,3 kWh/m

Technické údaje

Technické údaje

Barva	černá
ekvivalentní oddělovací vzdálenost s (e)/m	0,45
Izolované provedení odolné proti vysokému napětí	Ano
Length tolerance ±	5 %
Materiál – plášť	EVA
Normální kroužek (cca m)	100

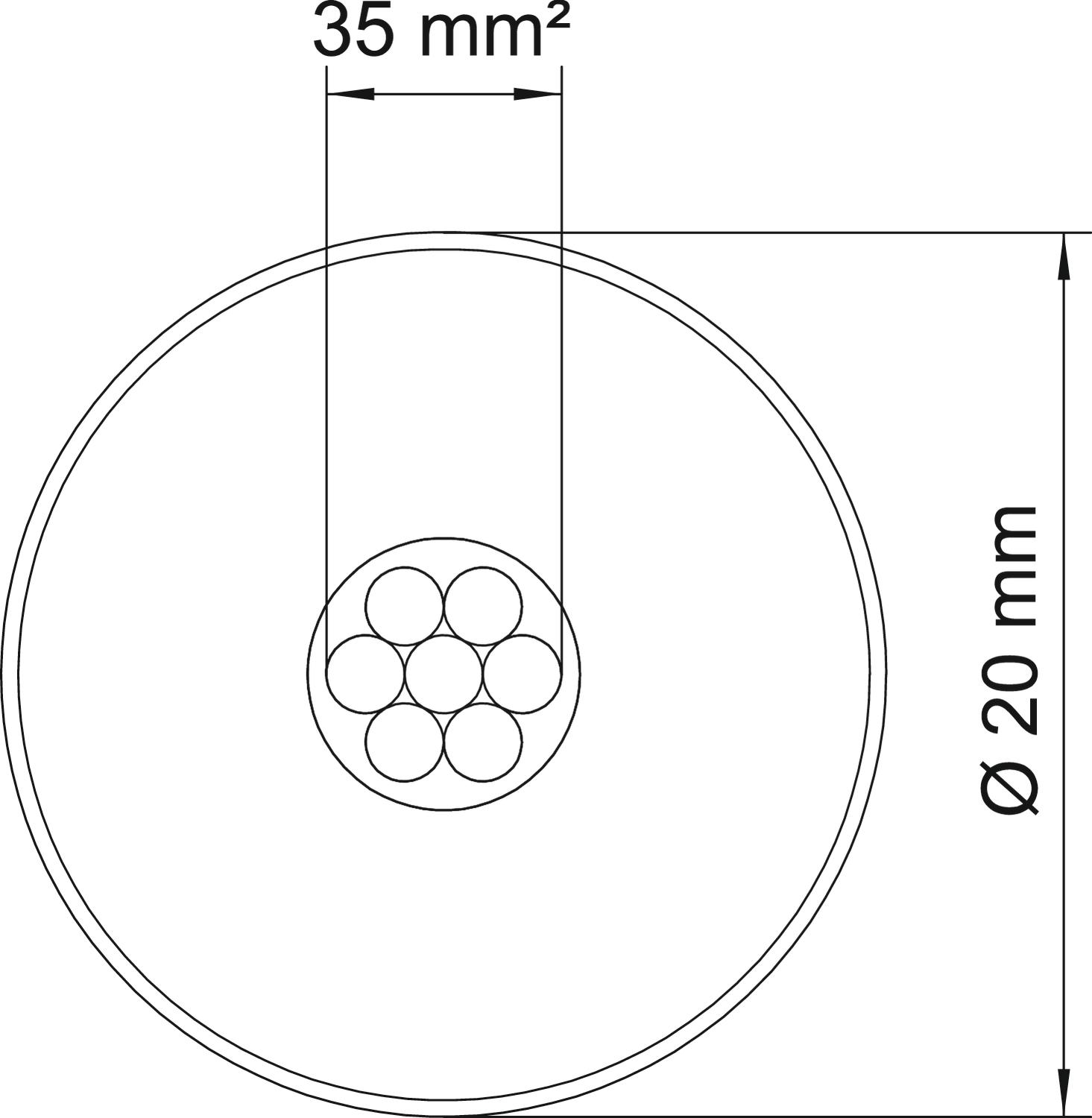

Počet jednotlivých vodičů	7
Průměr	20 mm
průřez	35 mm²
Rozměr	Ø20mm
Vlastnost materiálu	ostatní

Všechny typy

Všechny typy

Typ	Průměr	ekvivalentní oddělovací vzdálenost s (e)/m	Normální kroužek (cca m)	průřez	Obj. č.	Množství	Nejm. prod. jedn.
isCon Pro+ 75 SW	23 mm	0,75	25	35 mm²	5408002	m	25 m
isCon Pro+ 75 SW	23 mm	0,75	100	35 mm²	5408004	m	100 m
isCon Pro+ 75 SW	23 mm	0,75	250	35 mm²	5408006	m	250 m
isCon BA 45 SW	20 mm	0,45	100	35 mm²	5408014	m	100 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

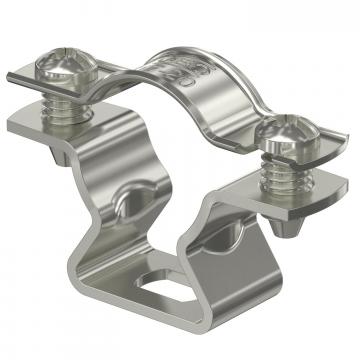

Distanční příchytka 733 A2	ASL 733 20 A2	1362984	Kus	25 Kus

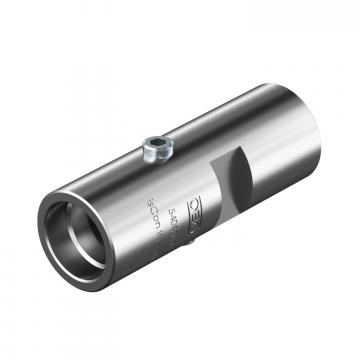

Připojovací prvek k instalaci do izolovaného jímacího stožáru isFang IN	isCon IN con 2	5408019	Kus	1 Kus

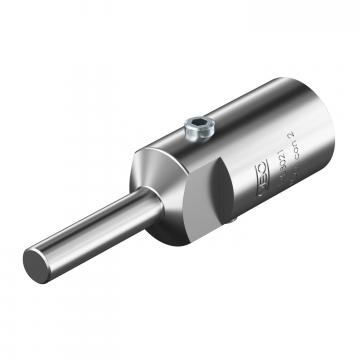

Připojovací prvky IsCon®	isCon con 2	5408021	Kus	2 Kus

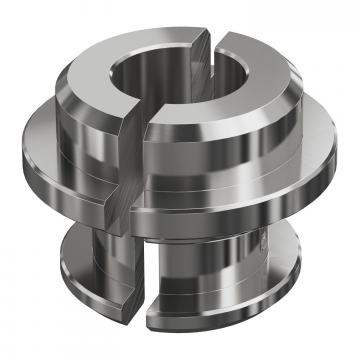

Přípojka potenciálu pro isCon® Basic a isCon® Professional v izolovaném jímacím stožáru isFang IN	isCon IN PAE 2	5408032	Kus	1 Kus
Přípojka potenciálu	isCon PAE	5408036	Kus	2 Kus
