Svodič bleskových proudů, 1 pólový

Name: Svodič bleskových proudů, 1 pólový
Brand: OBO Bettermann
SKU: 5096847

Obj. č. 5096847 | EAN 4012195966388

Popis výrobku

Popis výrobku

Svodič bleskových proudů typu 1 podle EN 61643-11 pro rozhraní 0 na 1 (LPZ) podle koncepce zón bleskové ochrany dle IEC 61312-1 nebo VDE 0185-305 (IEC 62305)

• Horní a dolní část, zásuvná horní část
• Svodový proud 50 kA (10/350 µs) na pól
• Stupeň ochrany <2,0 kV
• Schopnost zhášení následných proudů 25 kA Ipeak
• Včetně krytek s označením svorek
• Zapouzdřená, nevyfukující jiskřiště: Lze použít v běžných rozvodnicích

Příklad použití: průmyslové podniky; svodič bleskových proudů vhodný i pro oblast před elektroměrem.

Upozornění: Celková délka vedení k dalšímu ochrannému stupni musí být vždy min. 5 m.

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	50 kA
Bleskový proud (10/350) [celkem]	50 kA
Dálková signalizace	Ne

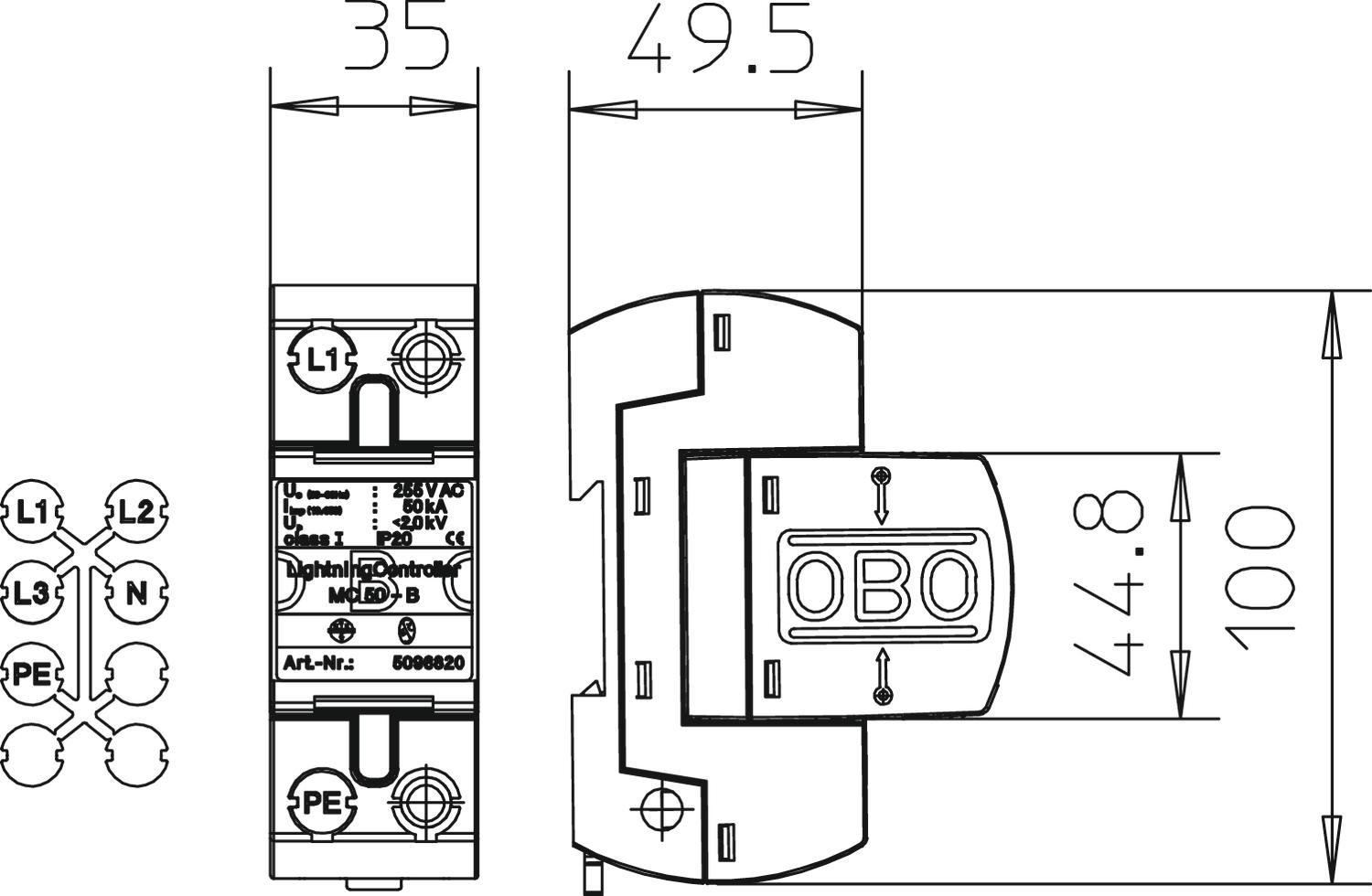

Délka	100 mm
Doba odezvy	<100 ns
Druh vedení pro zařízení přepěťové ochrany	Elektrické vedení AC
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	50 kA
LPZ	0→1
Max. nadproudová ochrana na straně sítě	500
Maximální vstupní jištění	500 A
Nejvyšší trvalé napětí AC	255 V
Provedení pólů	1
Provedení	1-pólový kompletní, 255 V
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne
Provozní teplota, max.	85 °C
Provozní teplota, min.	-40 °C
Průřez pevného vodiče (plného/vícedrátového), max.	50 mm²

Průřez pevného vodiče (plného/vícedrátového), min.	10 mm²
Rázový svodový proud (8/20 µs) [celkový]	50 kA
Rozměr	255V
Schopnost zhášení následného proudu (ef.) [N-PE]	25 kA
Signalizace na přístroji	Žádná
Šířka	35 mm
SPD dle EN 61643-11	Typ 1
SPD dle IEC 61643-1	class I
SPD dle UL 1449	Typ 1
Stupeň krytí	IP20
Tvar sítě	ostatní
Vyfukující	Ne
Výška	69 mm
Zkratová odolnost	25 kA
Zkratová odolnost při max. nadproudové ochraně na straně sítě	25 kA
Zkušební třída typu 1	Ano
Způsob montáže	Profilová lišta 35 mm
