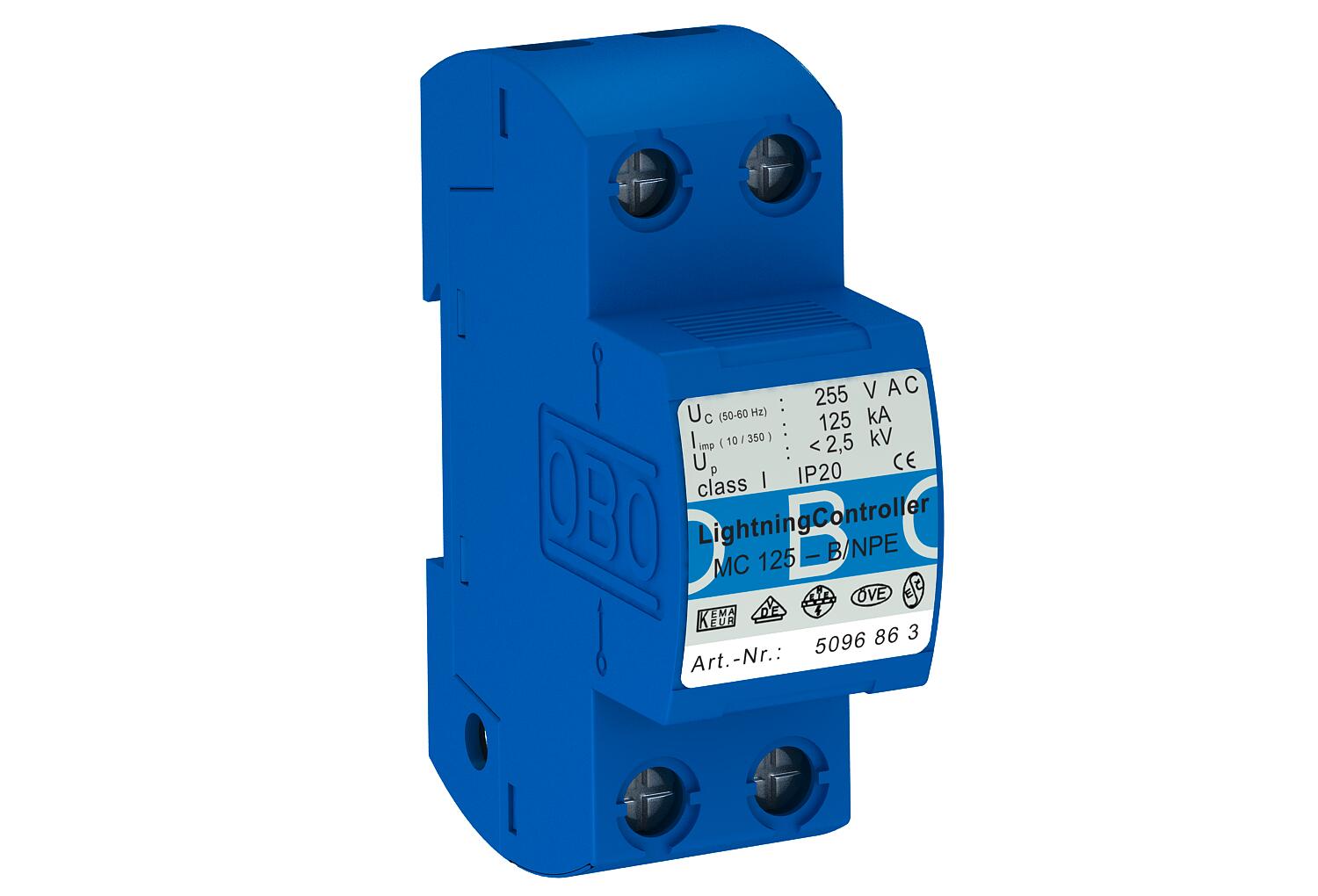

Svodič bleskových proudů 1 pólový NPE

Name: Svodič bleskových proudů 1 pólový NPE
Brand: OBO Bettermann
SKU: 5096863

Obj. č. 5096863 | EAN 4012195966449

Popis výrobku

Popis výrobku

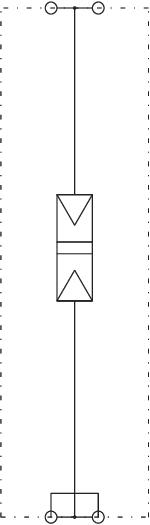

Pro použití v systémech TN-S a TT jako jiskřiště N-PE typu 1 (třídy B) podle ČSN EN 61643, pro rozhraní LPZ 0–1 podle koncepce zón bleskové ochrany z IEC 61312-1, resp. DIN VDE 0185-305 část 4, k využití jako jiskřiště mezi N a PE.

• Odpovídá VDE-AR-N 4100
• Svodový proud 125 kA (10/350 µs)
• Včetně krytek s označením připojení
• Ochranná úroveň <2,5kV
• Zapouzdřené, nevyfukující jiskřiště: Lze použít v běžných rozvodnicích

Příklad použití: Svodič bleskových proudů v měřených i neměřených částech rozvodů.

Upozornění: Celková délka vedení k dalšímu ochrannému stupni musí být vždy min. 5 m.

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	50 kA
Bleskový proud (10/350) [celkem]	125 kA
Dálková signalizace	Ne

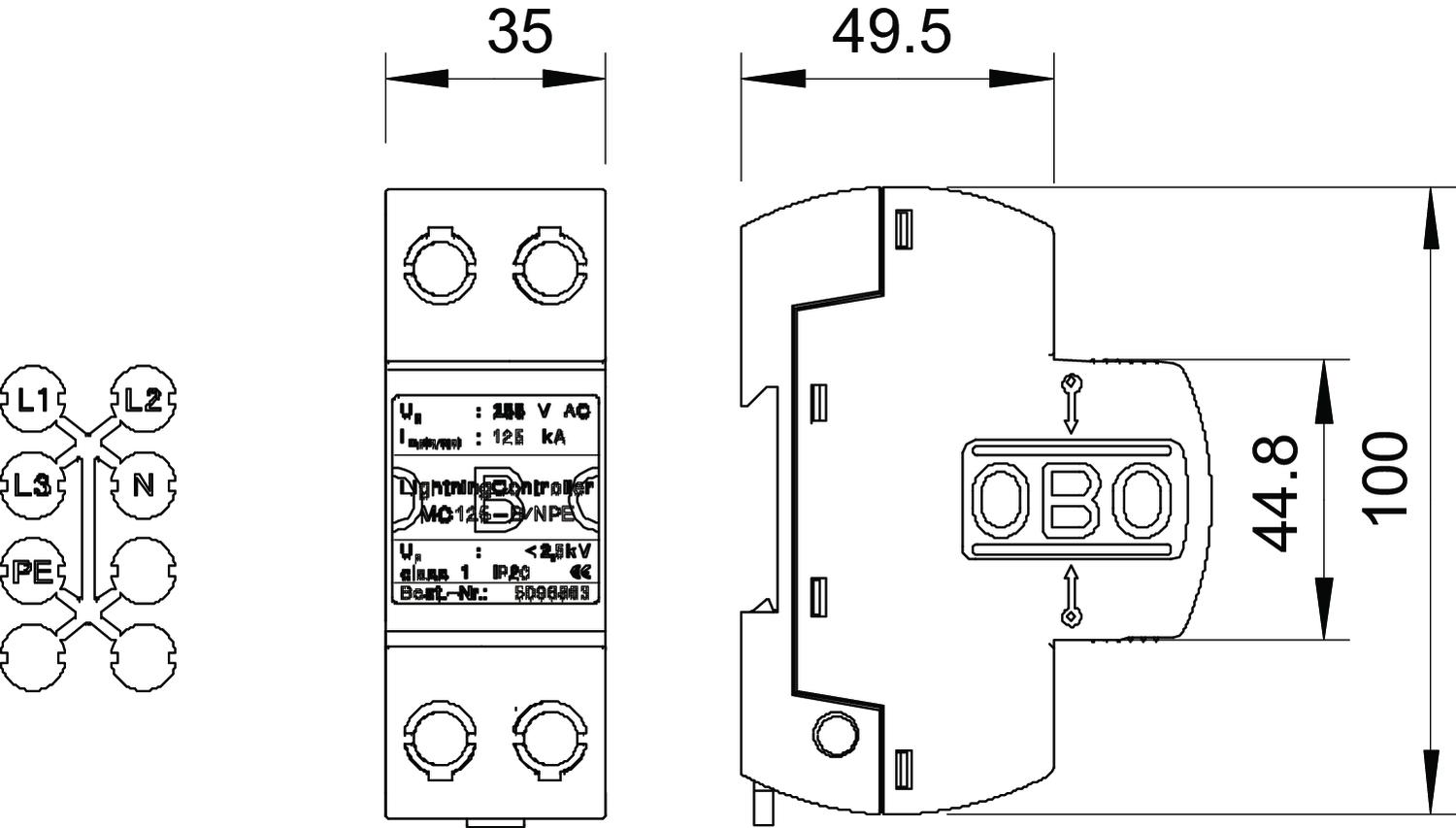

Délka	100 mm
Doba odezvy	<100 ns
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	50 kA
LPZ	0→1
Nejvyšší trvalé napětí AC	255 V
Provedení pólů	N/PE
Provedení	1-pólový; 255 V
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne
Provozní teplota, max.	85 °C
Provozní teplota, min.	-40 °C
Průřez pevného vodiče (plného/vícedrátového), max.	50 mm²

Průřez pevného vodiče (plného/vícedrátového), min.	10 mm²
Rázový svodový proud (8/20 µs) [celkový]	125 kA
Rozměr	255V
Schopnost zhášení následného proudu (ef.) [N-PE]	0,1 kA
Signalizace na přístroji	Žádná
Šířka	35 mm
SPD dle EN 61643-11	Typ 1
SPD dle IEC 61643-1	class I
Stupeň krytí	IP20
Tvar sítě	ostatní
Vyfukující	Ne
Výška	69 mm
Zkratová odolnost při max. nadproudové ochraně na straně sítě	0 kA
Zkušební třída typu 1	Ano
Způsob montáže	Profilová lišta 35 mm
