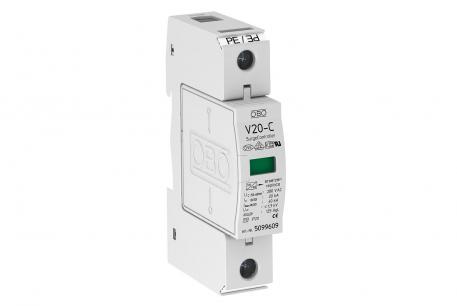

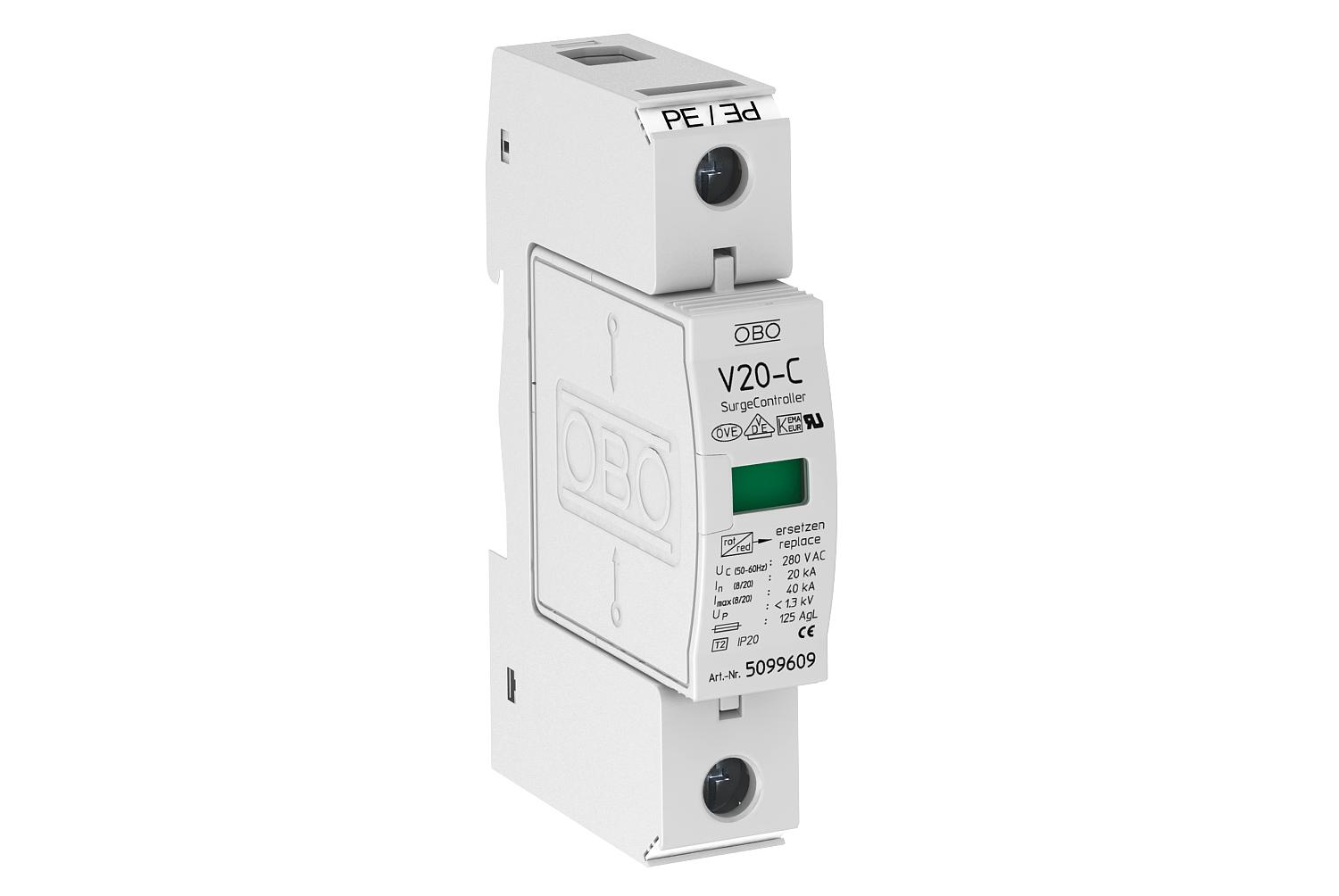

Svodič přepětí 1 pólový 280 V 1 | 280 | IP20

Svodič přepětí 1 pólový 280 V

Obj. č. 5094618 | EAN 4012195406594

Obj. č. / Typ

Provedení pólů

Nejvyšší trvalé napětí AC	280 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Svodič přepětí typu 2

• Vyrovnání potenciálů v ochraně před přepětím podle ČSN 33 2000-4-443 (IEC 60364-4-44)
• Svodová schopnost až 40 kA (8/20) na každý pól
• Zásuvný svodič s dynamickým odpojovacím zařízením a optickou indikací funkce
• Vysoce výkonná varistorová technika

Použití: Vyrovnání potenciálů (LPZ 1 na 2) v hlavních a podružných rozvodech.
* Kompletní = vrchní a spodní díl

Technické údaje

Technické údaje

Dálková signalizace	Ne
Doba odezvy	<25 ns
Integrované vstupní jištění	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	20 kA
LPZ	1→2
Max. nadproudová ochrana na straně sítě	125
Maximální rázový svodový proud (8/20 μs)	40 kA
Maximální vstupní jištění	125 A
Nejvyšší trvalé napětí AC	280 V
Provedení pólů	1
Provedení	1 pólový
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C

Průřez flexibilního vodiče (jemně laněného), min.	25 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	2,5 mm²
Rázový svodový proud (8/20 µs) [celkový]	20 kA
Rozměr	280V
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 2
SPD dle IEC 61643-1	class II
Stupeň krytí	IP20
Tvar sítě	TN
Vyfukující	Ne
Zkušební třída typu 2	Ano
Způsob montáže	Profilová lišta 35 mm
