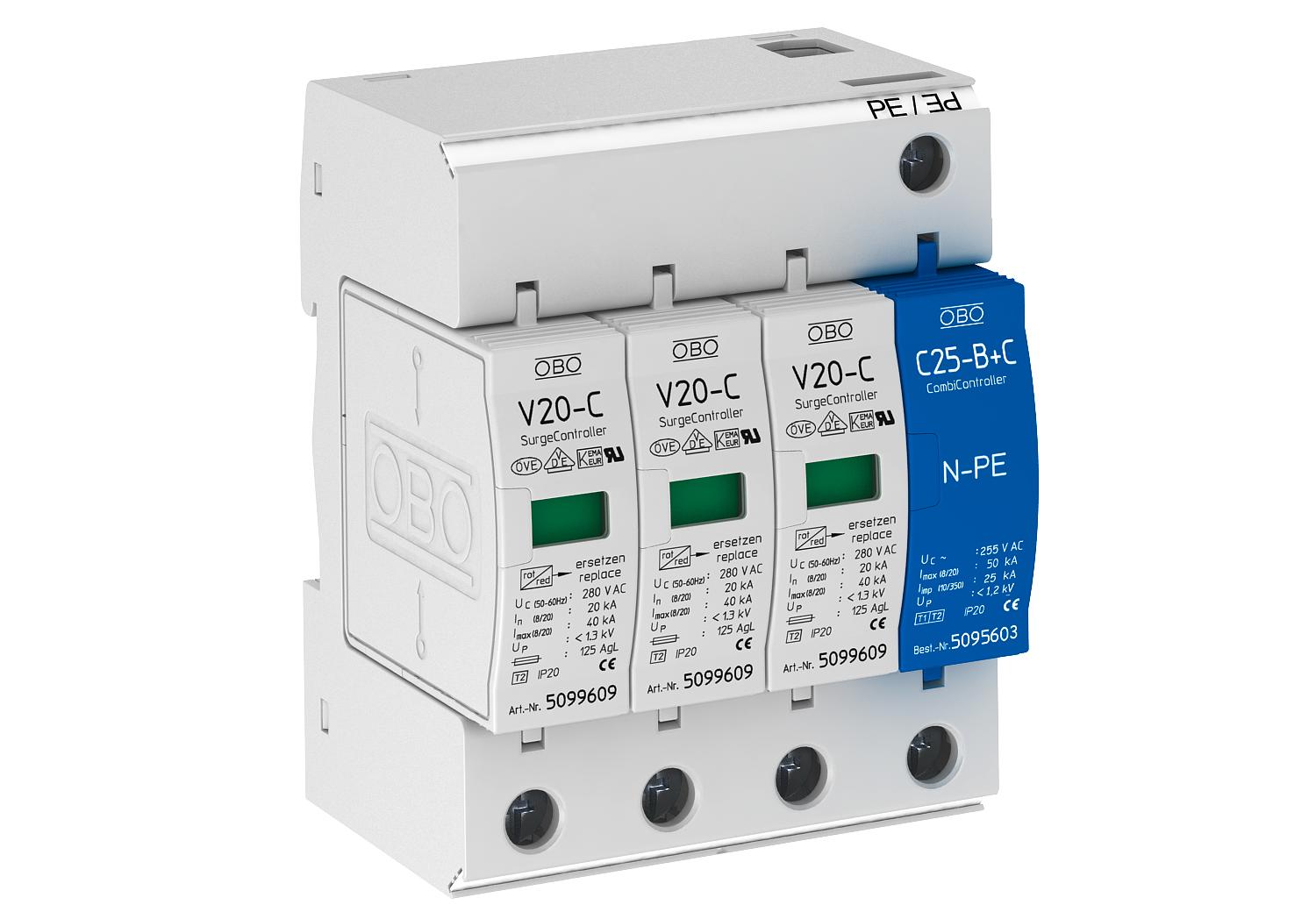

Svodič přepětí 3pól. 3+N/PE | 280 | IP20

Svodič přepětí 3pól.

Obj. č. 5094656 | EAN 4012195240099

Obj. č. / Typ

Provedení pólů

Nejvyšší trvalé napětí AC	280 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Svodič přepětí typu 2

• Kompletní jednotka sestávající z vrchního a spodního dílu, smontovaná a propojená
• Vhodný pro síťové systémy TN a TT
• Zásuvný vrchní díl lze vyjmout ze spodního dílu bez použití nástrojů
• Včetně tepelného a dynamického odpojovacího zařízení
• S optickou indikací poruchy
• Vysoká svodová schopnost při dlouhé životnosti
• Označená přípojná místa

Příklad použití: Obytná budova, rodinný dům a průmysl
* Kompletní = vrchní a spodní díl

Technické údaje

Technické údaje

CO₂ stopa (GWP) od kolébky po bránu	1,148 kg CO₂e / 1 Kus
Dálková signalizace	Ne
Doba odezvy	<25 ns
Integrované vstupní jištění	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	20 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	20 kA
LPZ	1→2
Max. nadproudová ochrana na straně sítě	125
Maximální rázový svodový proud (8/20 μs)	40 kA
Maximální vstupní jištění	125 A
Nejvyšší trvalé napětí AC	280 V
Provedení pólů	3+N/PE
Provedení	3+NPE
Provozní teplota, max.	80 °C

Provozní teplota, min.	-40 °C
Průřez flexibilního vodiče (jemně laněného), min.	25 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	2,5 mm²
Rázový svodový proud (8/20 µs) [celkový]	50 kA
Rozměr	280V
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 2
SPD dle IEC 61643-1	class II
Stupeň krytí	IP20
Tvar sítě	ostatní
Vyfukující	Ne
Zkušební třída typu 2	Ano
Způsob montáže	Profilová lišta 35 mm
