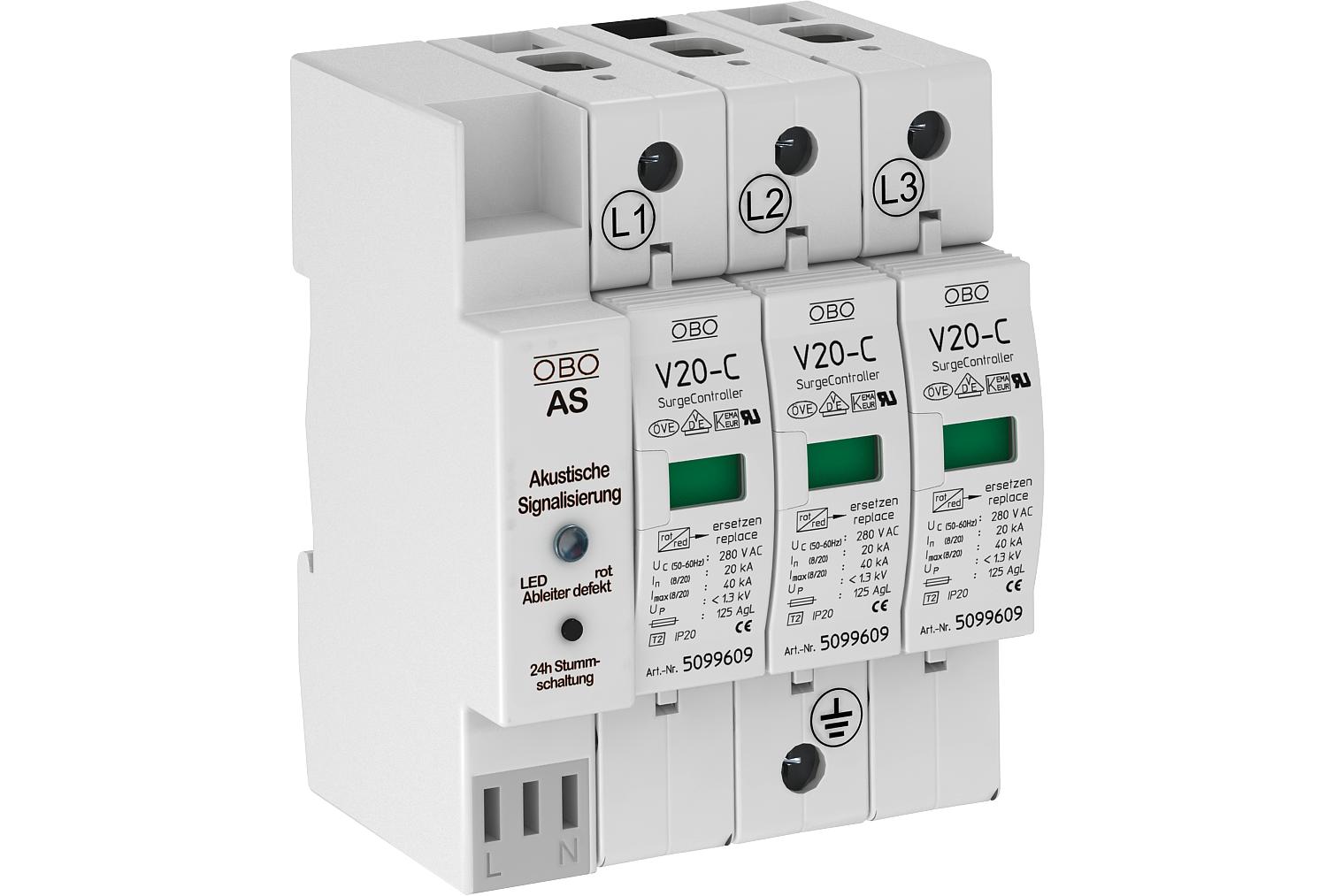

Svodič přepětí 3pól. s akustickou signalizací 280 V 3 | 280 | IP20

Svodič přepětí 3pól. s akustickou signalizací 280 V

Obj. č. 5096383 | EAN 4012195393733

Obj. č. / Typ

Provedení pólů

Nejvyšší trvalé napětí AC	280 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Svodič přepětí typu 2

• Kompletní jednotka sestávající z vrchního a spodního dílu, smontovaná a propojená
• Vhodný pro síťové systémy TN
• Zásuvný vrchní díl, vrchní díl lze vyjmout ze spodního dílu bez použití nástrojů
• Vč. tepelného a dynamického odpojovacího zařízení
• S akustickou signalizací funkce, možnost vypnutí akustického signálu na 24 hod.
• S optickou indikací poruchy
• Vysoká proudová zatížitelnost s dlouhou životností
• Označená přípojná místa

Příklad použití: bytové domy, rodinné domy a průmysl.
* Kompletní = vrchní a spodní díl

Technické údaje

Technické údaje

Dálková signalizace	Ne
Doba odezvy	<25 ns
Integrované vstupní jištění	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	20 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	20 kA
LPZ	1→2
Max. nadproudová ochrana na straně sítě	125
Maximální rázový svodový proud (8/20 μs)	40 kA
Maximální vstupní jištění	125 A
Nejvyšší trvalé napětí AC	280 V
Provedení pólů	3
Provedení	3-pólový s AS; 280 V
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C

Průřez flexibilního vodiče (jemně laněného), min.	25 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	2,5 mm²
Rázový svodový proud (8/20 µs) [celkový]	60 kA
Rozměr	280V
Signalizace na přístroji	Opticky a akusticky
SPD dle EN 61643-11	Typ 2
SPD dle IEC 61643-1	class II
Stupeň krytí	IP20
Tvar sítě	TN
Tvar sítě TN	Ano
Tvar sítě TN-C	Ano
Vyfukující	Ne
Zkušební třída typu 2	Ano
Způsob montáže	Profilová lišta 35 mm
