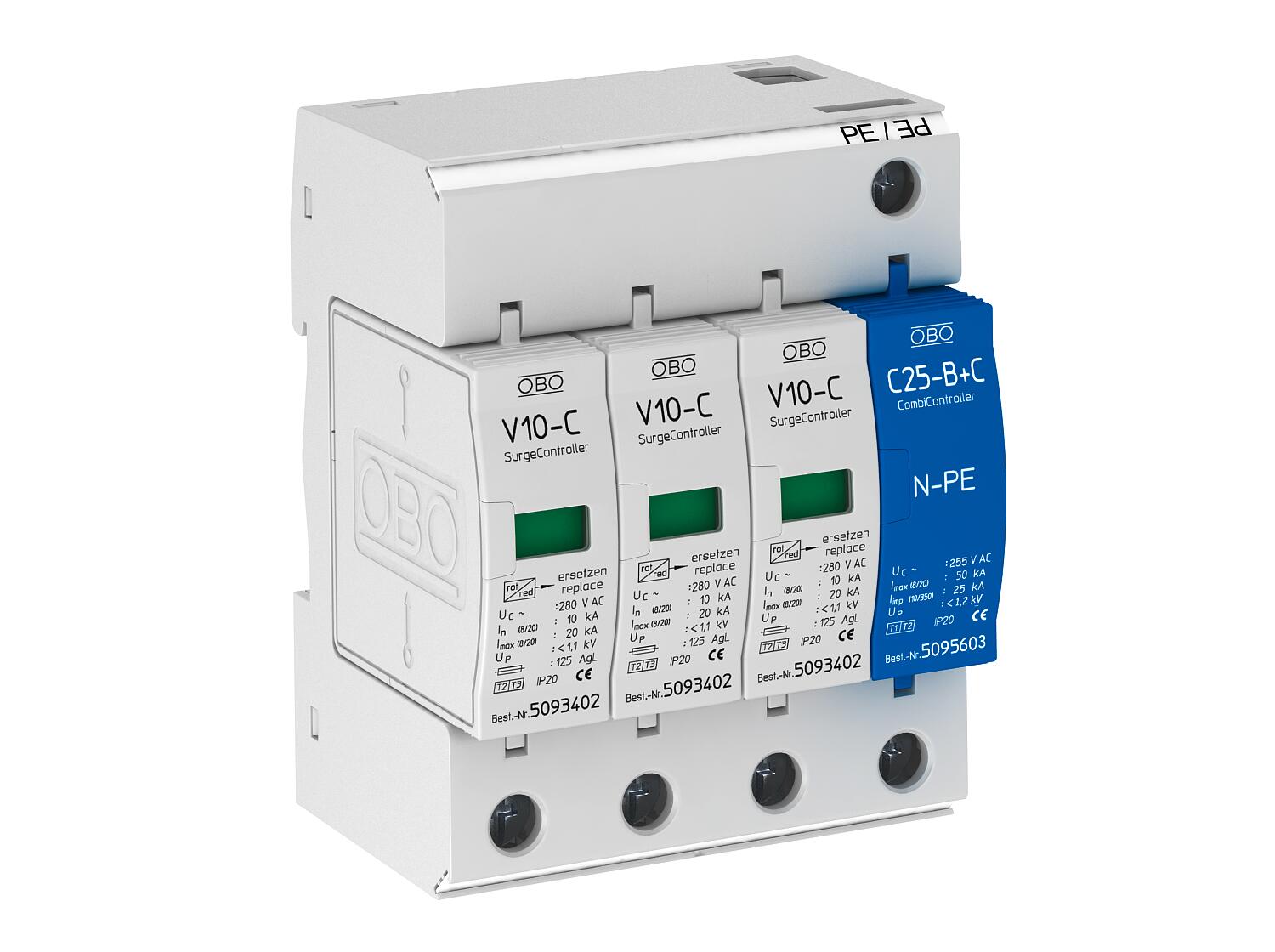

Svodič přepětí V10, 3pólový 3+N/PE | 280 | IP20

Svodič přepětí V10, 3pólový

Obj. č. 5094920 | EAN 4012195363903

Obj. č. / Typ

Provedení pólů

Nejvyšší trvalé napětí AC	280 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Svodič přepětí typu 2 +3

• Kompletní jednotka sestávající z vrchního a spodního dílu, smontovaná a propojená
• Vhodný pro síťové systémy TN-S a TT
• Včetně tepelného a dynamického odpojovacího zařízení
• S optickou indikací poruchy
• Vysoká svodová schopnost při dlouhé životnosti
• Označená přípojná místa

Příklad použití: Obytná budova, rodinný dům

Technické údaje

Technické údaje

CO₂ stopa (GWP) od kolébky po bránu	1,559 kg CO₂e / 1 Kus
Dálková signalizace	Ne
Doba odezvy	<25 ns
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	10 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	10 kA
Jmenovitý impulzní svodový proud (8/20 µs) [N-PE]	30 kA
LPZ	1→3
Max. nadproudová ochrana na straně sítě	125
Maximální rázový svodový proud (8/20 μs)	20 kA
Maximální rázový svodový proud (8/20 μs) [L-N]	20 kA
Maximální rázový svodový proud (8/20 μs) [N-PE]	50 kA
Maximální vstupní jištění	125 A
Nejvyšší trvalé napětí (N-PE)	255 V
Nejvyšší trvalé napětí AC	280 V
Provedení pólů	3+N/PE
Provozní teplota, max.	80 °C

Provozní teplota, min.	-40 °C
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	2,5 mm²
Rázový svodový proud (8/20 µs) [celkový]	40 kA
Rozměr	280V
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 2+3
SPD dle IEC 61643-1	Třída II + III
Stupeň krytí	IP20
Tvar sítě	ostatní
Tvar sítě TN	Ano
Tvar sítě TN-C-S	Ano
Tvar sítě TN-S	Ano
Tvar sítě TT	Ano
Vyfukující	Ne
Zkušební třída typu 2	Ano
Způsob montáže	Profilová lišta 35 mm
