Svodič přepětí V10 Compact 3+N/PE | 255 | IP20

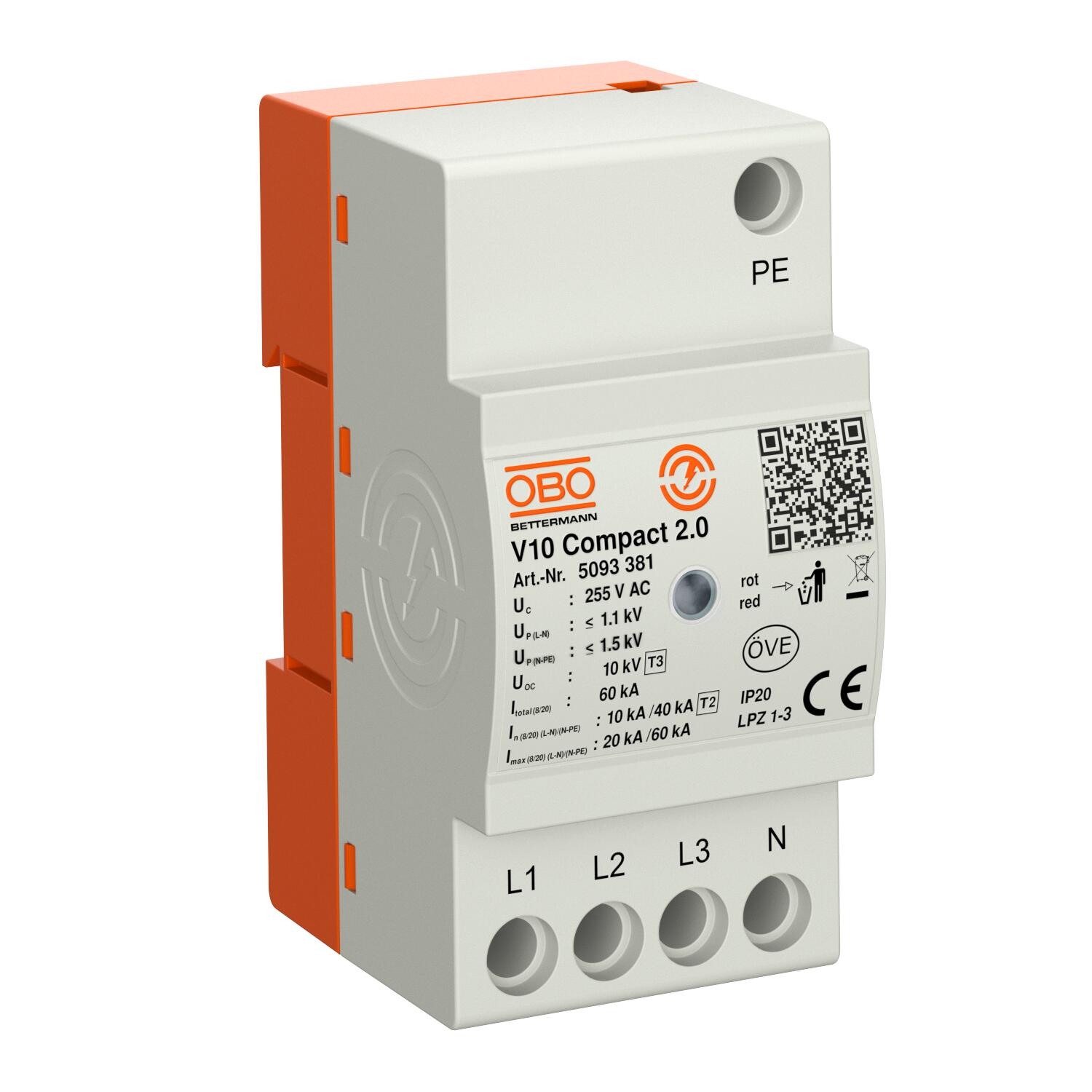

Svodič přepětí V10 Compact

Obj. č. 5093381 | EAN 4012196862566

Obj. č. / Typ	5093381 / V10 Compact2.0

Provedení pólů	3+N/PE

Nejvyšší trvalé napětí AC	255 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

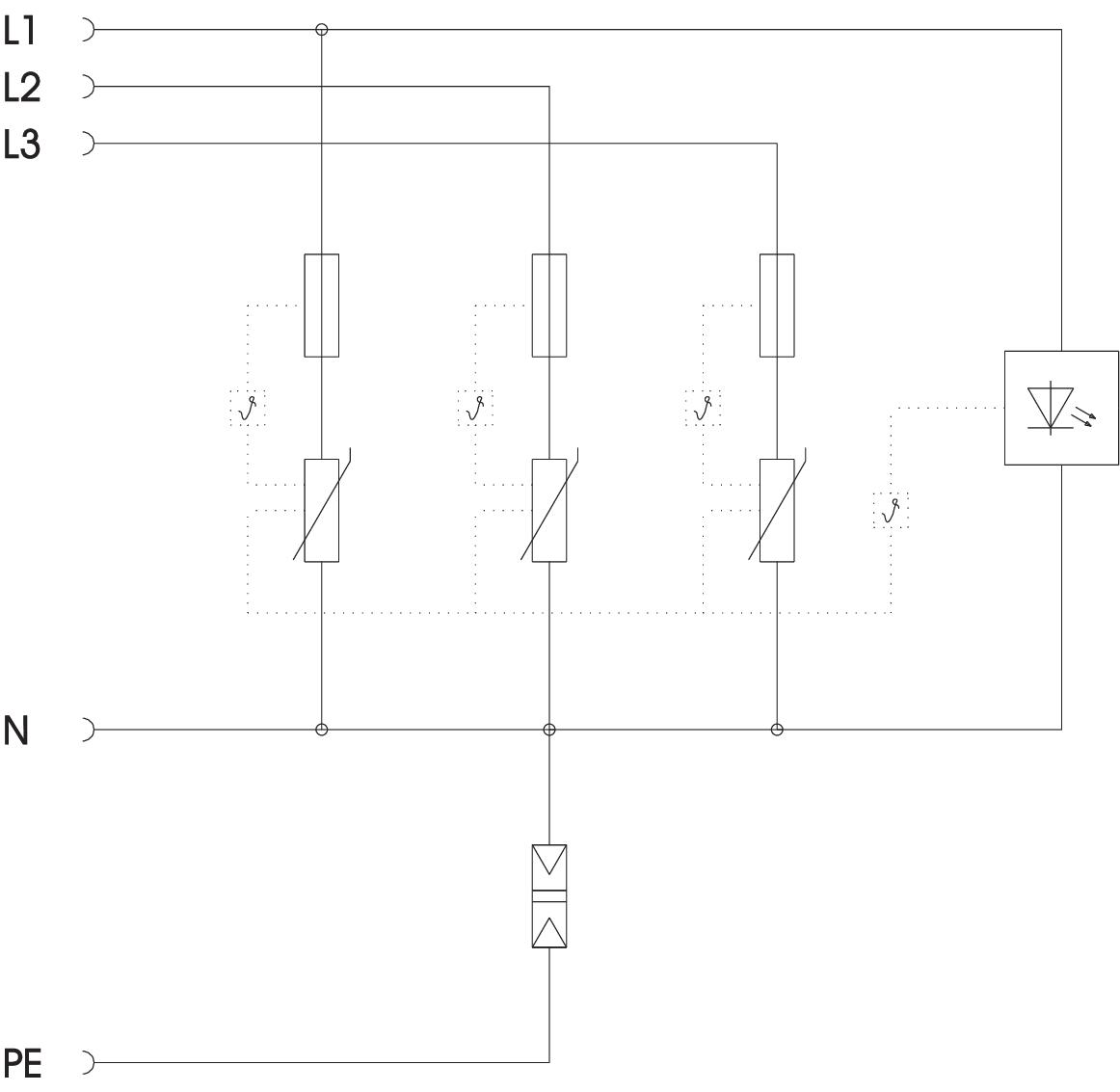

Zařízení přepěťové ochrany, kompaktní modul typu 2 + 3

• Přepěťová ochrana v hlavních a podružných rozvodech podle VDE 0100-443 (IEC 60364-4-44)
• Svodová schopnost až 60 kA (8/20) celkově
• Integrované řešení 3 + 1 pro síťové systémy TN a TT s modulární šířkou 45 mm
• Vysoce výkonná varistorová technika
• Včetně tepelného a dynamického odpojovacího zařízení a optické indikace funkčnosti

Použití: Hlavní a podružné rozvody a ochrana přístrojů v trojfázových systémech.

Technické údaje

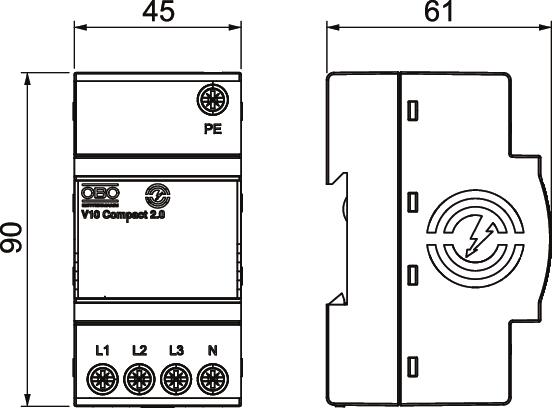

Rozměry

Délka	60,5 mm
Doba odezvy	<25 ns
Druh vedení pro zařízení přepěťové ochrany	Elektrické vedení AC
Integrované vstupní jištění	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	10 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	10 kA
Jmenovitý impulzní svodový proud (8/20 µs) [N-PE]	40 kA
Kroutící moment	2 Nm
LPZ	1→3
Max. nadproudová ochrana na straně sítě	63 A gG
Maximální rázový svodový proud (8/20 μs)	20 kA
Maximální rázový svodový proud (8/20 μs) [L-N]	20 kA
Maximální rázový svodový proud (8/20 μs) [N-PE]	60 kA
Maximální vstupní jištění	63 A
Nejvyšší trvalé napětí AC	255 V
Ochranná úroveň [L-N]	≤1,1
Počet pólů	4
Provedení pólů	3+N/PE
Provedení	3+NPE
Provozní teplota, max.	70 °C
Provozní teplota, min.	-40 °C
Průřez flexibilního vodiče (jemně laněného), max.	10 mm²
Průřez flexibilního vodiče (jemně laněného), max.	8 AWG

Průřez flexibilního vodiče (jemně laněného), min.	13 AWG
Průřez flexibilního vodiče (jemně laněného), min.	2,5 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	10 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	8 AWG
Průřez pevného vodiče (plného/vícedrátového), min.	2,5 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	13 AWG
Rázový svodový proud (8/20 µs) [celkový]	60 kA
Rozměr	255V
Schopnost zhášení následného proudu (ef.) [N-PE]	0,1 kA
Signalizace na přístroji	Opticky
Šířka	45 mm
SPD dle EN 61643-11	Typ 2+3
SPD dle IEC 61643-1	Třída II + III
Stupeň krytí	IP20
Tvar sítě	Vše
Tvar sítě TN	Ano
Tvar sítě TN-C-S	Ano
Tvar sítě TN-S	Ano
Tvar sítě TT	Ano
Výška	90 mm
Zkušební třída typu 2	Ano
Zkušební třída typu 3	Ano
Způsob montáže	Profilová lišta 35 mm
