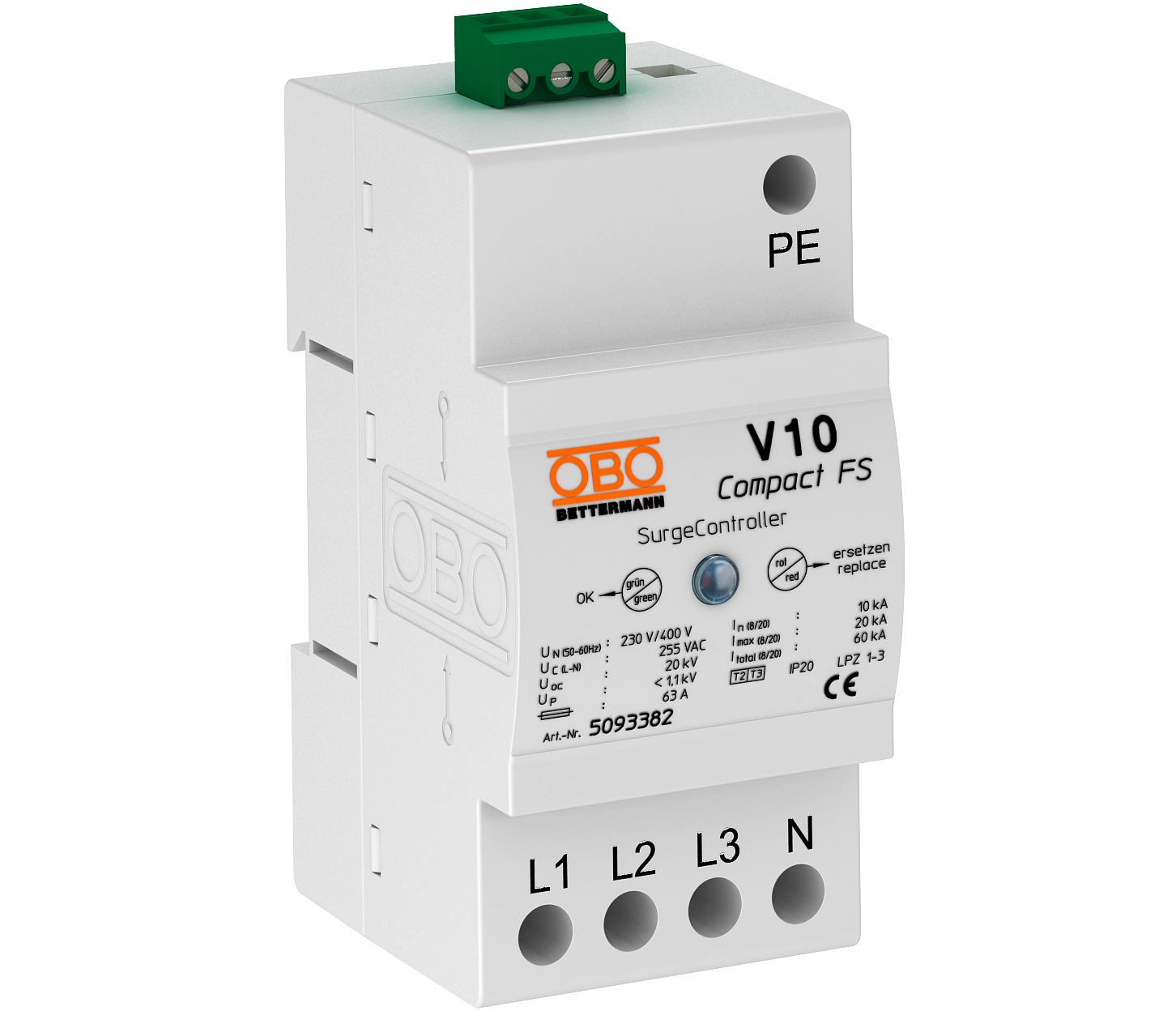

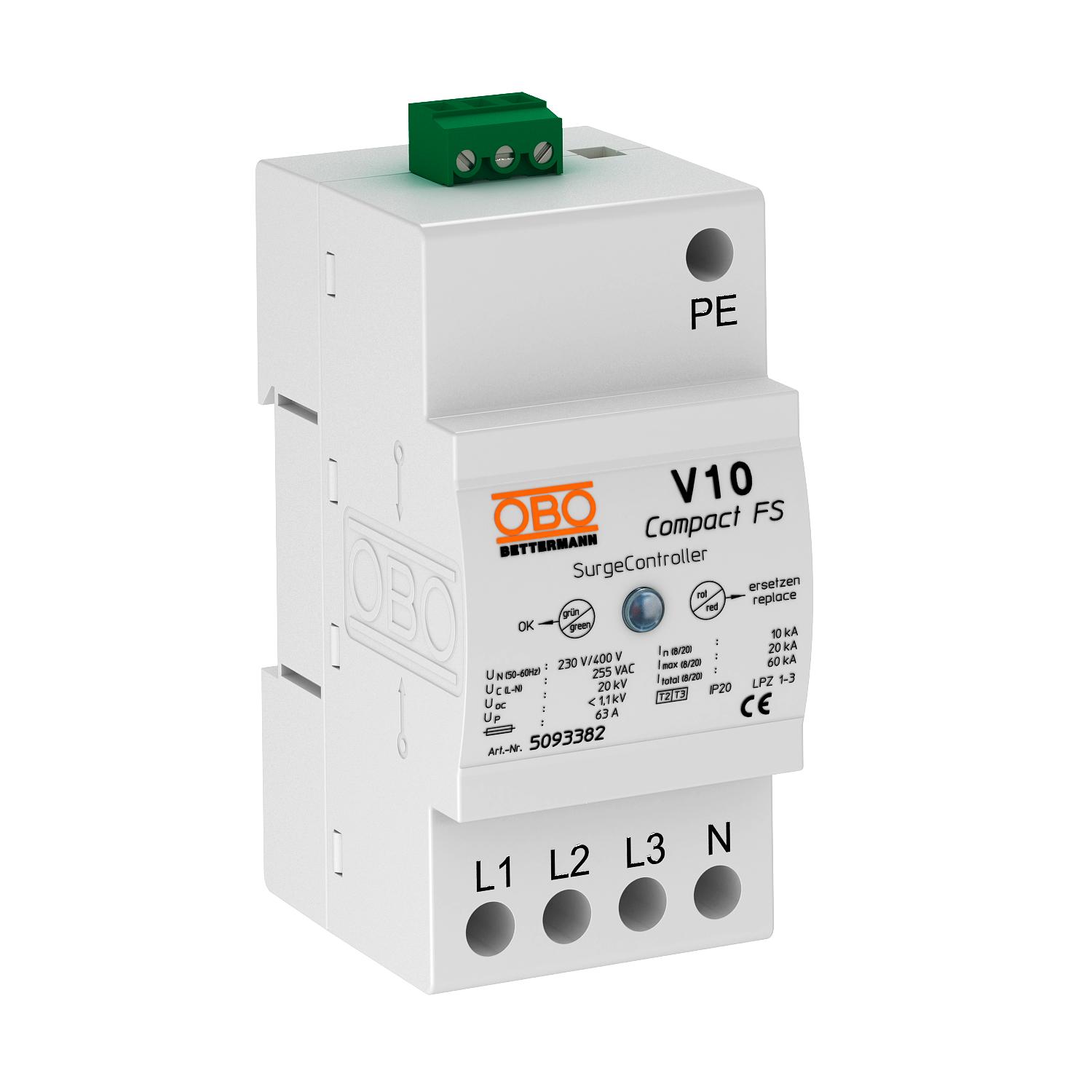

Svodič přepětí V10 Compact s dálkovou signalizací 255 V 3+N/PE | 255 | IP20

Svodič přepětí V10 Compact s dálkovou signalizací 255 V

Obj. č. 5093382 | EAN 4012196098583

Obj. č. / Typ	5093382 / V10 COMPACT-FS

Provedení pólů	3+N/PE

Nejvyšší trvalé napětí AC	255 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Zařízení přepěťové ochrany, kompaktní modul typu 2 + 3

• Přepěťová ochrana v podružných rozvodech podle ČSN 33 2000-4-443 (IEC 60364-4-44)
• Svodová schopnost až 60 kA (8/20) celkem

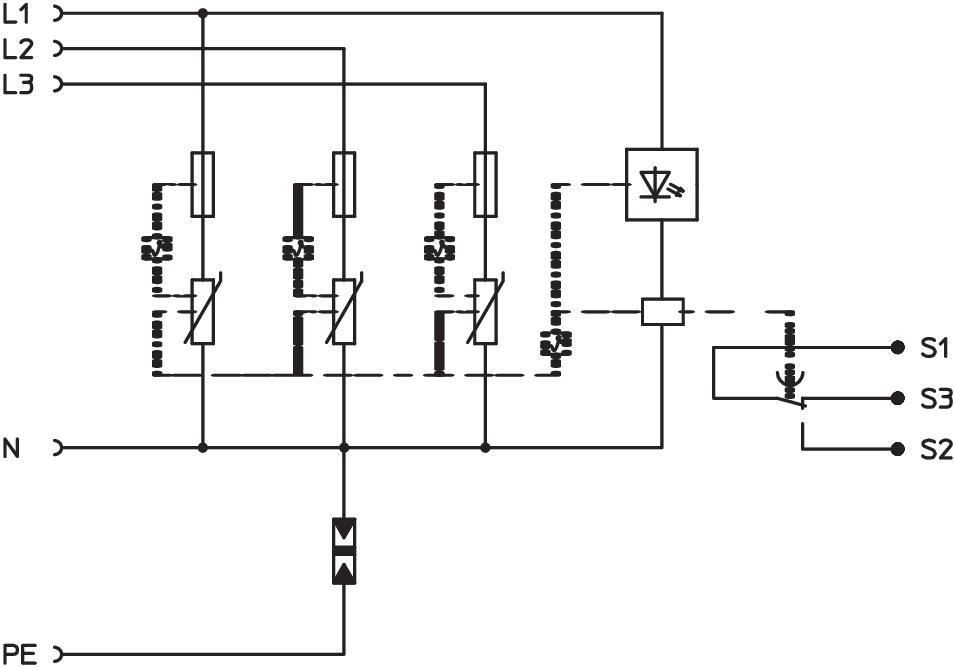

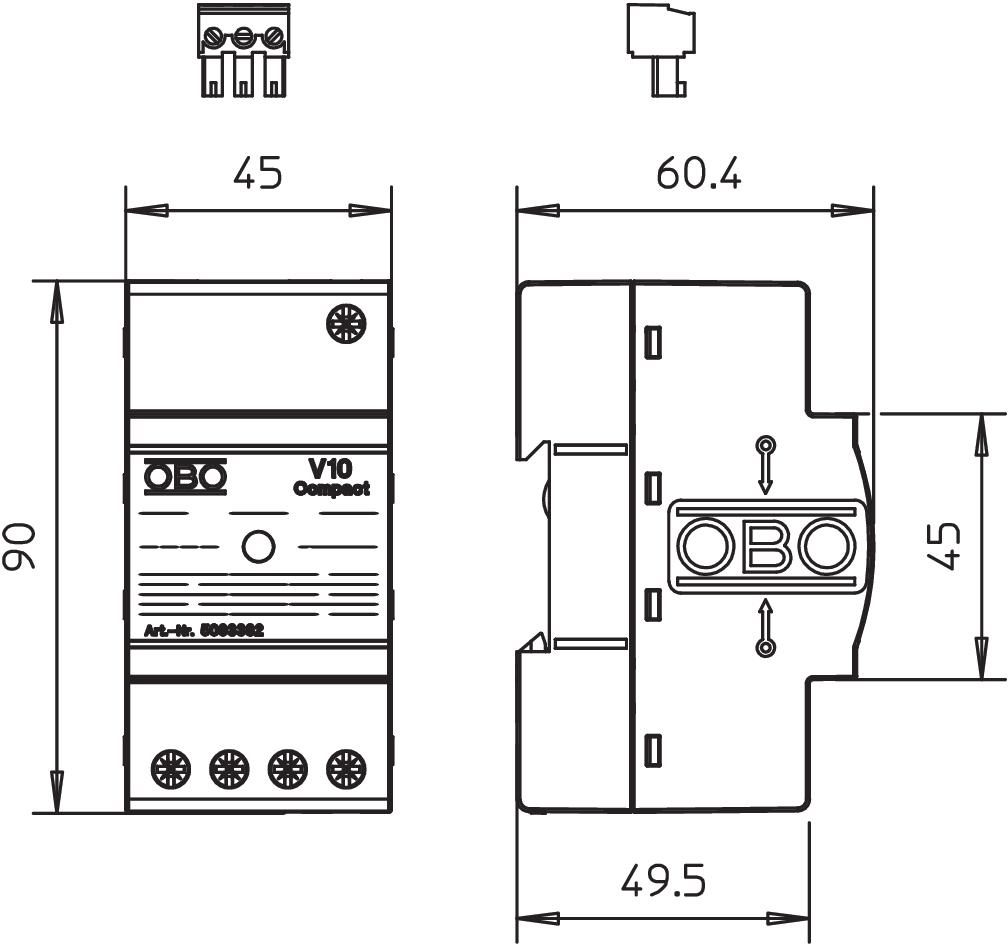

• Integrované řešení 3 + 1 pro síťové systémy TN a TT s modulovou šířkou 45 mm
• Vysoce výkonná varistorová technika
• Včetně tepelného a dynamického odpojovacího zařízení a optické indikace funkčnosti
• Verze ...-FS s bezpotenciálovým přepínacím kontaktem pro dálkovou signalizaci

Použití: Podružné/patrové rozvody a ochrana přístrojů v trojfázových systémech.

Technické údaje

Technické údaje

Dálková signalizace	Ano
Doba odezvy	<25 ns
Druh vedení pro zařízení přepěťové ochrany	Elektrické vedení AC
Integrované vstupní jištění	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	10 kA
Kontakty dálkové signalizace	Přepínací kontakt
LPZ	1→3
Max. nadproudová ochrana na straně sítě	63
Maximální rázový svodový proud (8/20 μs)	20 kA
Maximální vstupní jištění	63 A
Nejvyšší trvalé napětí AC	255 V
Provedení pólů	3+N/PE
Provedení	3+NPE
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Průřez flexibilního vodiče (jemně laněného), min.	10 mm²

Průřez pevného vodiče (plného/vícedrátového), max.	10 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	2,5 mm²
Rázový svodový proud (8/20 µs) [celkový]	60 kA
Rozměr	255V
Schopnost zhášení následného proudu (ef.) [N-PE]	10,6 kA
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 2+3
SPD dle IEC 61643-1	Třída II + III
Stupeň krytí	IP20
Tvar sítě	ostatní
Tvar sítě TN	Ano
Tvar sítě TN-C-S	Ano
Tvar sítě TN-S	Ano
Tvar sítě TT	Ano
Zkušební třída typu 2	Ano
Zkušební třída typu 3	Ano
Způsob montáže	Profilová lišta 35 mm
