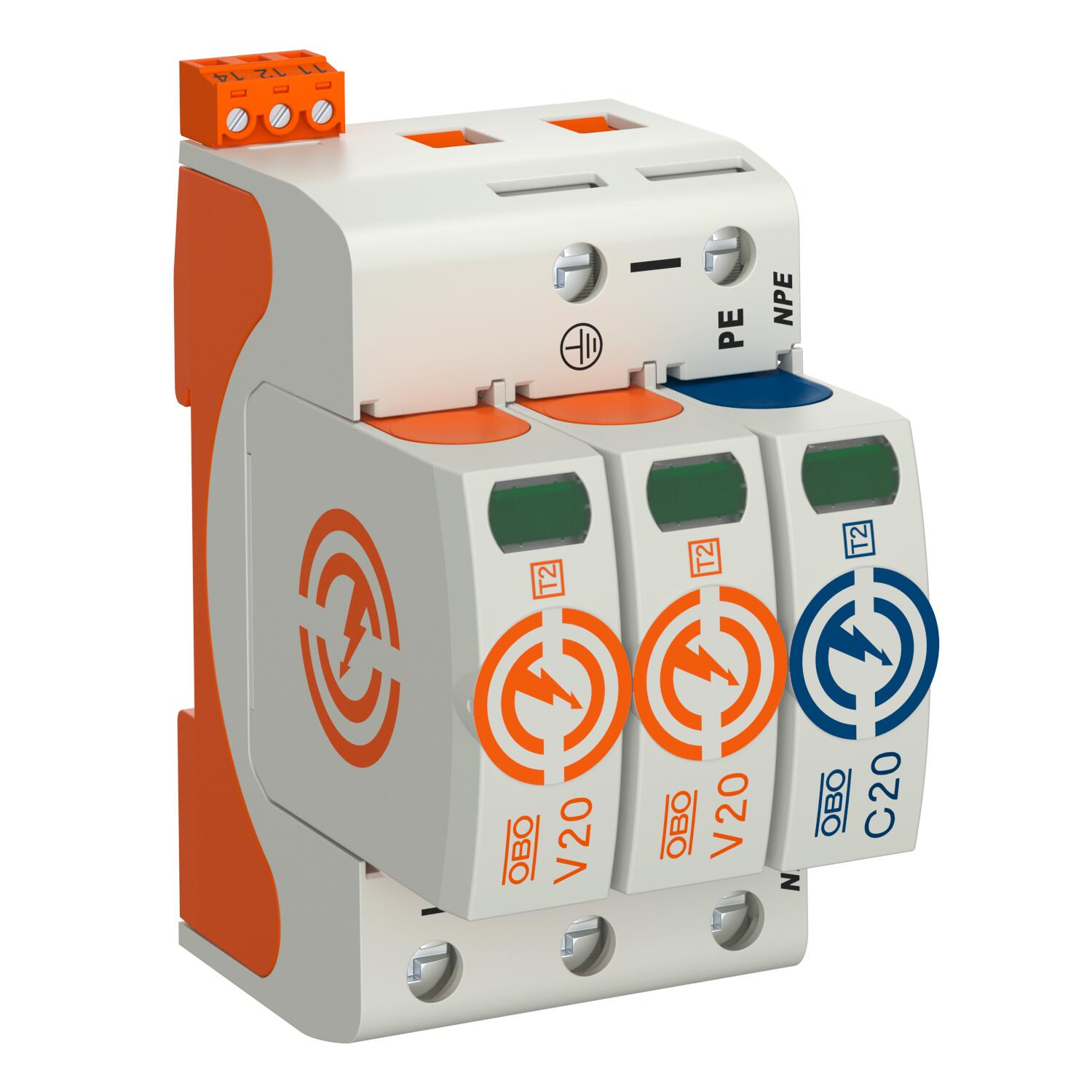

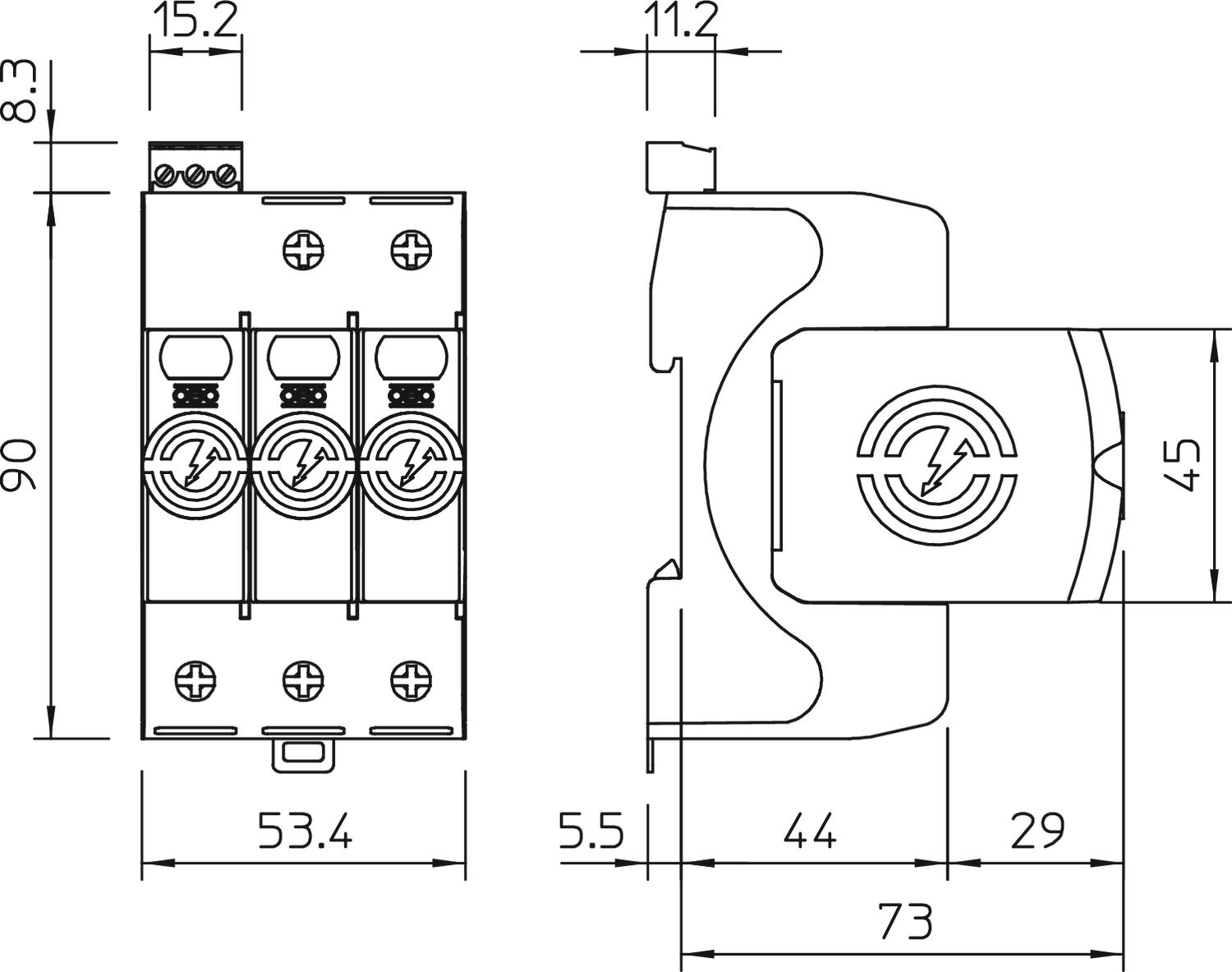

Svodič přepětí V20, 2 pólový + NPE, dálková signal., 280 V 2+N/PE | 280 | IP20

Svodič přepětí V20, 2 pólový + NPE, dálková signal., 280 V

Obj. č. 5095332 | EAN 4012196163243

Obj. č. / Typ

Provedení pólů

Nejvyšší trvalé napětí AC	280 V

Stupeň krytí	IP20

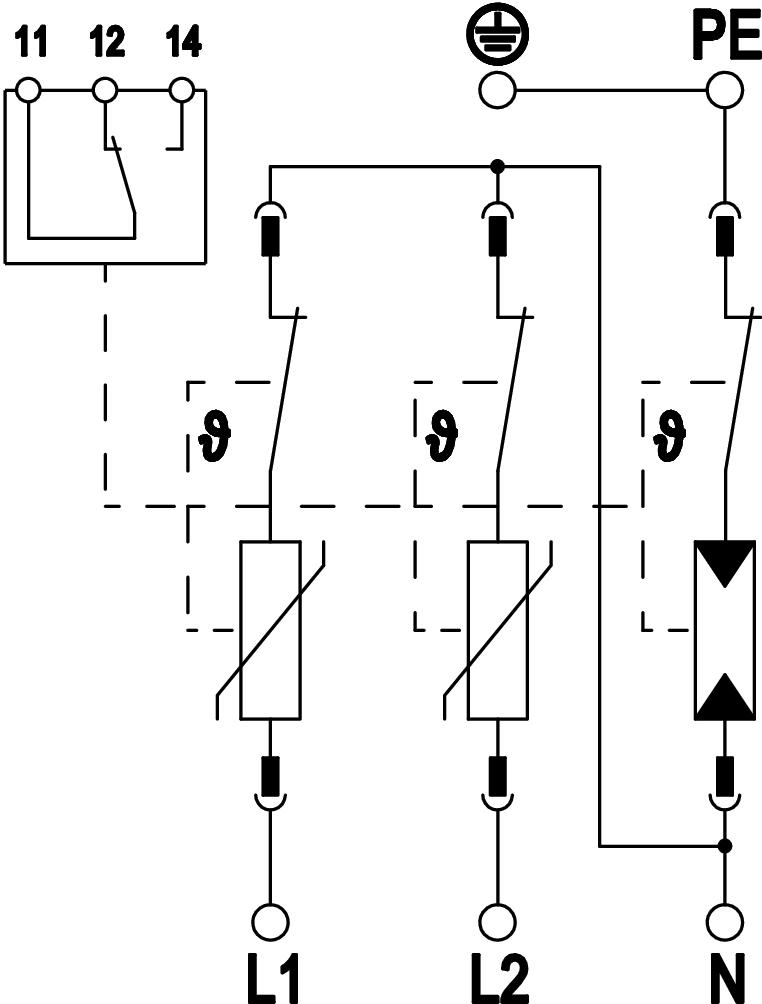

Popis výrobku

Popis výrobku

Svodič přepětí typu 2

• K ochraně před přepětím a vyrovnání potenciálů dle ČSN 33 2000-4-443 (IEC 60364-4-44)
• Svodová schopnost až 40 kA (8/20) na 1 pól díky vysoce výkonným varistorům
• Modulární vyjímatelný svodič s dynamickým odpojovacím zařízením a optickou signalizací stavu
• Blokovací funkce proti vibracím a napěťové kódování
• Plast dle UL 94 V-0
• Varianta FS osazena bezpotenciálovým přepínacím kontaktem pro dálkovou signalizaci

Použití: Vyrovnání potenciálů v hlavních a podružných rozvaděčích

Technické údaje

Technické údaje

Dálková signalizace	Ano
Doba odezvy	<25 ns
Druh vedení pro zařízení přepěťové ochrany	Elektrické vedení AC
Integrované vstupní jištění	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	20 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	20 kA
Jmenovitý impulzní svodový proud (8/20 µs) [N-PE]	40 kA
Kontakty dálkové signalizace	Přepínací kontakt
Kroutící moment	4 Nm
Materiál pouzdra	PA UL 94 V-0
Max. nadproudová ochrana na straně sítě	160 A gL/gG
Maximální rázový svodový proud (8/20 μs)	40 kA
Maximální rázový svodový proud (8/20 μs) [L-N]	40 kA
Maximální rázový svodový proud (8/20 μs) [N-PE]	60 kA
Maximální vstupní jištění	160 A
Minimální vzdálenost	1,5 mm
Napětí TOV [L-N] – fail safe mode – 120 min.	440 V
Napětí TOV [L-N] – withstand mode – 5 s	335 V
Napětí TOV [N-PE] – withstand mode – 200 ms	1200 V
Nejvyšší trvalé napětí (L-N)	280 V
Nejvyšší trvalé napětí (N-PE)	255 V
Nejvyšší trvalé napětí AC	280 V
Ochranná úroveň [L-N]	≤1,3
Odolný proti zkratu	Ano
Počet pólů	3
Připojovací průřez svorek pro dálkovou signalizaci, max.	1,5 mm²
Připojovací průřez svorek pro dálkovou signalizaci, max.	16 AWG
Připojovací průřez svorek pro dálkovou signalizaci, min.	21 AWG
Připojovací průřez svorek pro dálkovou signalizaci, min.	0,5 mm²
Provedení pólů	2+N/PE
Provozní teplota, max.	80 °C

Provozní teplota, min.	-40 °C
Průřez flexibilního vodiče (jemně laněného), max.	35 mm²
Průřez flexibilního vodiče (jemně laněného), max.	2 AWG
Průřez flexibilního vodiče (jemně laněného), min.	16 AWG
Průřez flexibilního vodiče (jemně laněného), min.	1,5 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	2 AWG
Průřez pevného vodiče (plného/vícedrátového), min.	16 AWG
Průřez pevného vodiče (plného/vícedrátového), min.	1,5 mm²
Rázový svodový proud (8/20 µs) [celkový]	60 kA
Rozměr	280V
Schopnost zhášení následného proudu (ef.) [N-PE]	0,1 kA
Schválení	VDE
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 2
SPD dle IEC 61643-1	class II
SPD dle UL 1449	Typ 4
Spínací výkon AC	230 V; 0,5 A
Spínací výkon DC	230 V; 0,1 A / 75 V; 0,5 A
Společná ochranná úroveň [L-PE]	1,5 kV
Stupeň krytí	IP20
Tvar sítě	ostatní
Tvar sítě TN	Ano
Tvar sítě TN-C-S	Ano
Tvar sítě TN-S	Ano
Tvar sítě TT	Ano
Vyfukující	Ne
Zbytkové napětí [L-N] při 1 kA	0,8 kV
Zbytkové napětí [L-N] při 5 kA	1 kV
Zkratová odolnost při max. nadproudové ochraně na straně sítě	50 kA eff
Zkušební třída typu 2	Ano
Způsob montáže	Profilová lišta 35 mm
