Svorkovnice 16–35 mm², odbočná krabice řady T, řady X
Obj. č. 2016195 | EAN 4012195896968
- Popis výrobku
-

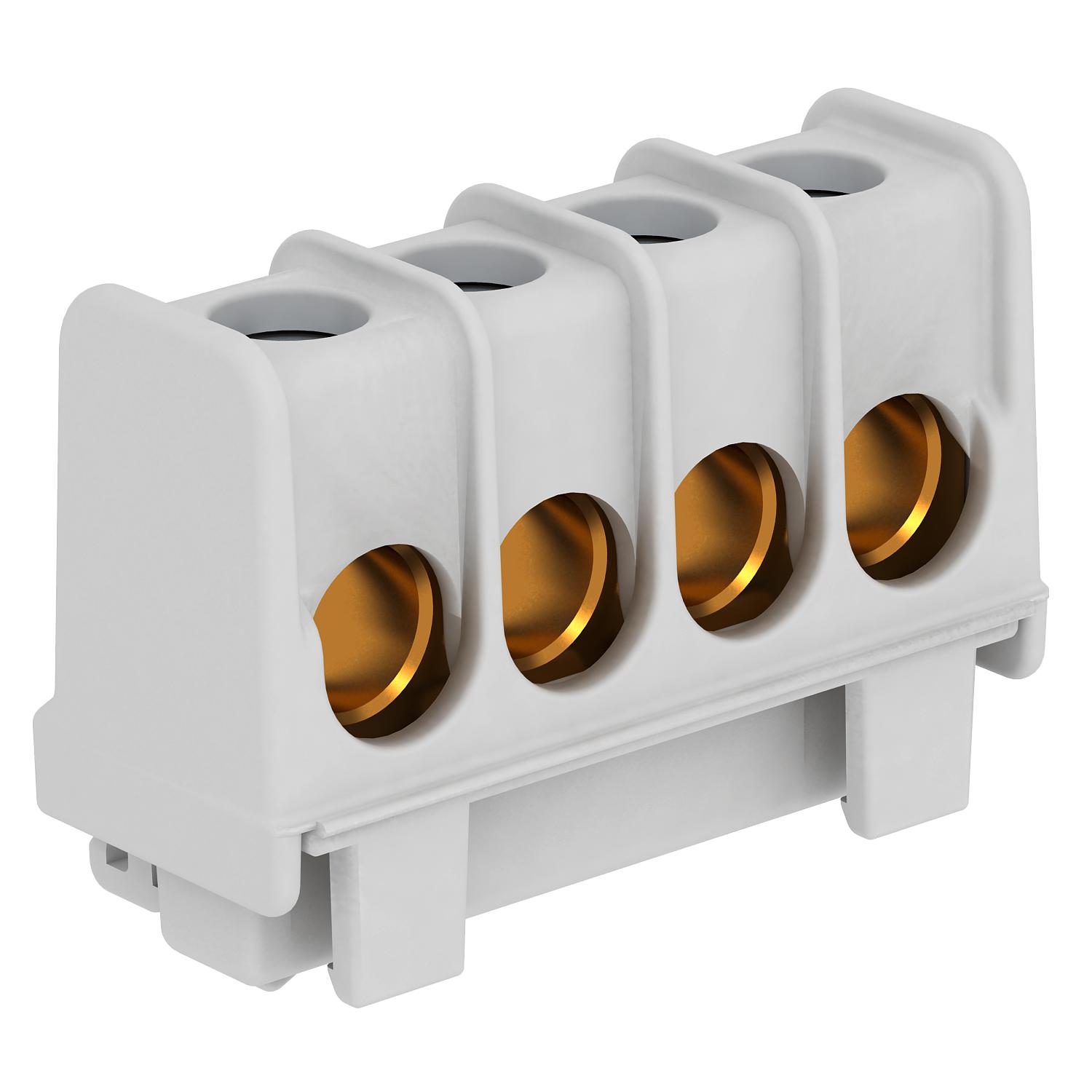

Popis výrobkuSvorky z mosazi, šrouby z oceli, galvanicky zinkované a transparentně pasivované, jmenovitý průřez 16 ÷ 35 mm², jmenovité napětí 400 V, 1pól., se zdířkovými svorkami. Ke svorkovému místu lze připojit vodiče max. 4× 35 mm², 4× 25 mm², 8× 16 mm² nebo 12× 10 mm².
-
- Technické údaje
-
Technické údaje

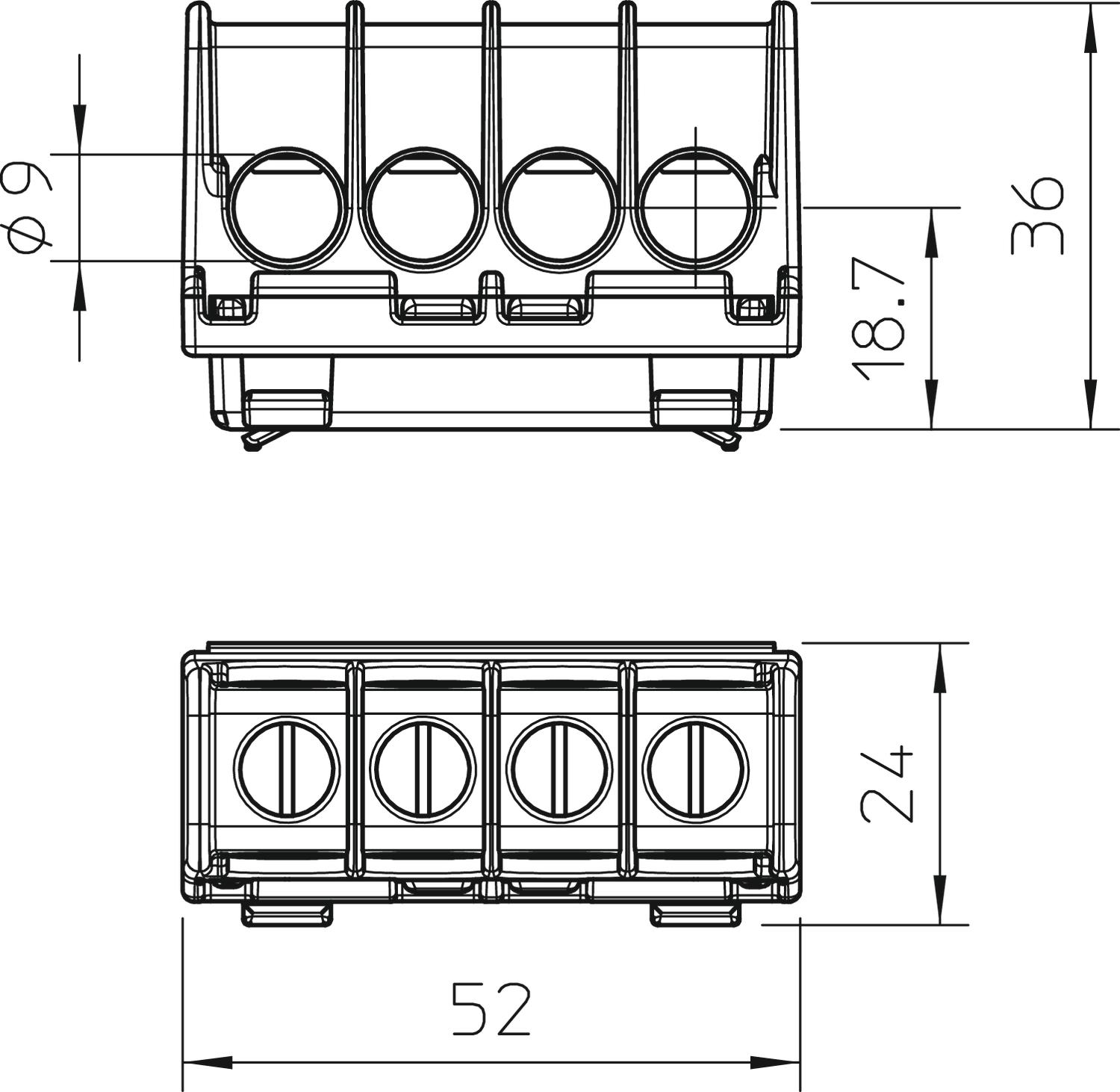

Barva Světle šedá Délka 52 mm Izolační materiál Termoplast Jmenovité napětí 400 V Jmenovitý proud 125 A Jmenovitý průřez, max. 35 mm² Jmenovitý průřez, min. 16 mm² Materiál Polyamid Nutný koncový díl Ne Počet pólů 1 Počet svorkových míst 4 Počet svorkových míst na jednotlivých pólech 1 Připojitelný průřez plného vodiče, max. 35 mm² Připojitelný průřez plného vodiče, min. 10 mm² Připojovací poloha postranní Provedení elektrického připojení 1 Šroubové připojení Provedení zkoušené pro prostředí s nebezpečím výbuchu Ne průřez ke každému svorkovému místu lze připojit maximálně 4 × 35 mm², 4 × 25 mm², 8 × 16 mm² nebo 12 × 10 mm² mm² Rozměr 35mm² Šířka 24 mm Transparentníní Ne Výška 36 mm - Všechny typy
- Ke stažení
-
Datový list KL-T 16-35 / 2016195 , 0.24MB , pdfEU prohlášení o shodě KL-T 16-35 / 2016195 , 0.05MB , pdfSchvalovací značka Souhlas s použitím značky VDE KL-T 2013 , 2.00MB , pdf
