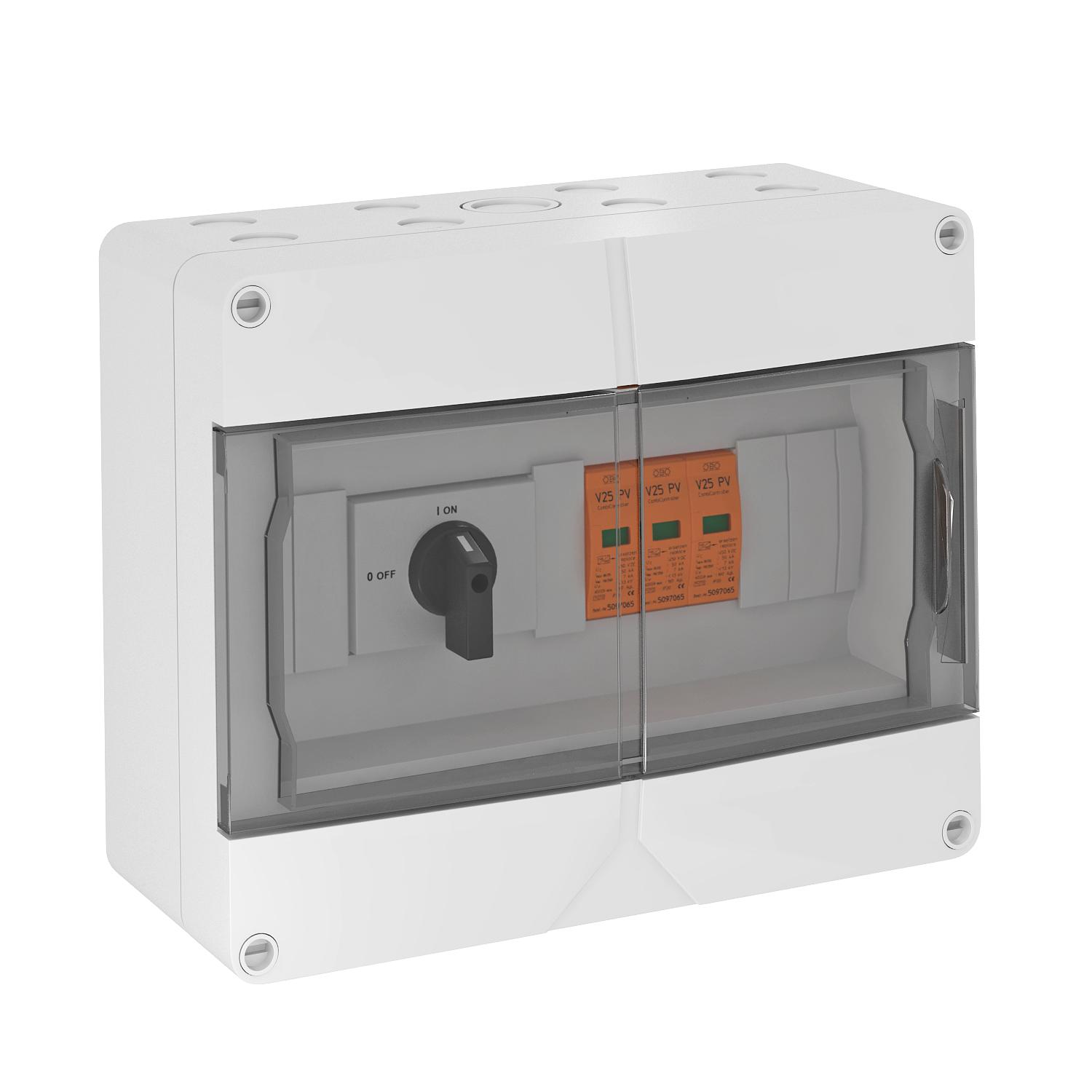

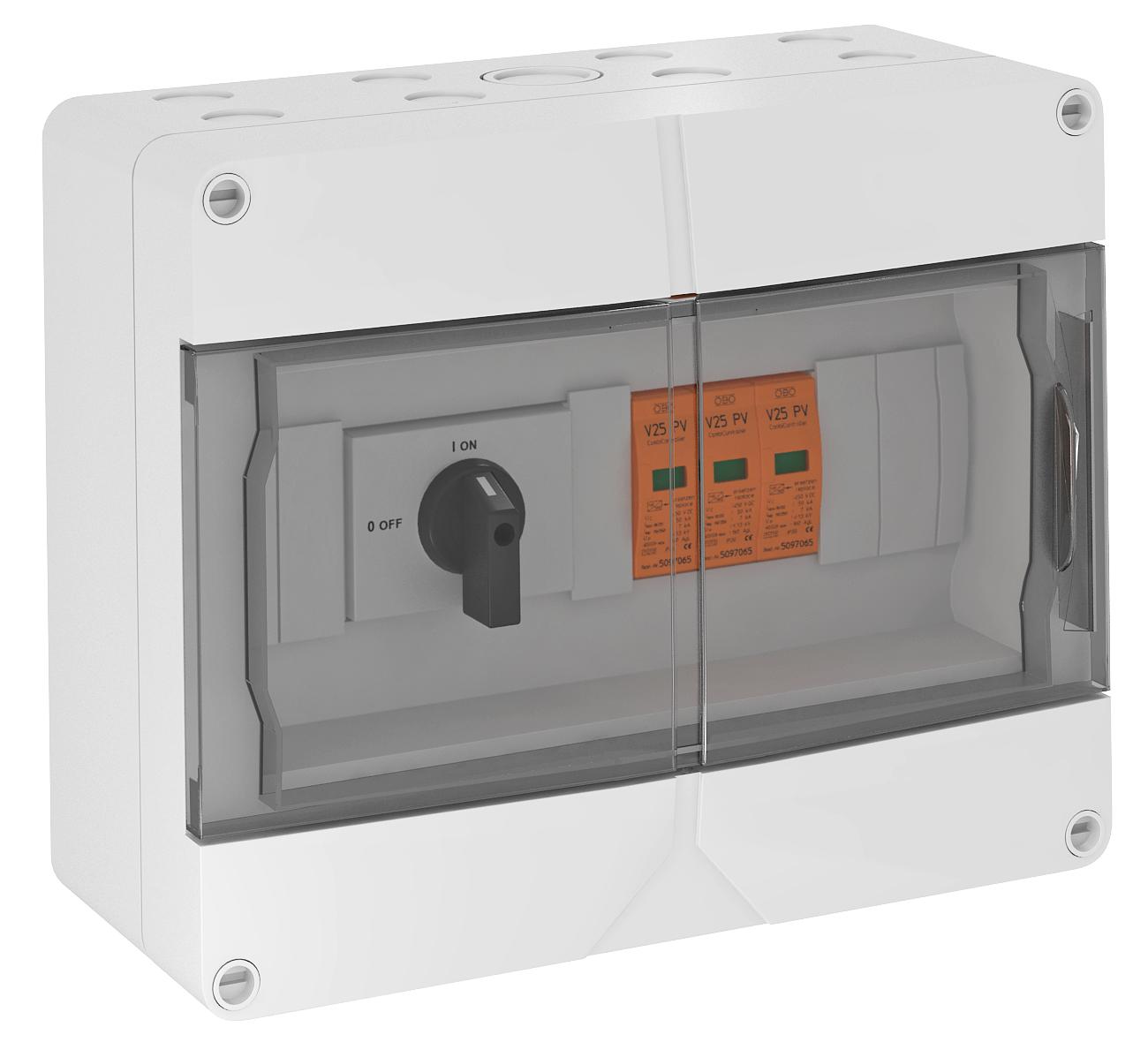

Systémové řešení pro fotovoltaiku typu 1 + 2 do 900 V DC s odpojovačem (32 A) IP65

Systémové řešení pro fotovoltaiku typu 1 + 2 do 900 V DC s odpojovačem (32 A)

Obj. č. 5088635 | EAN 4012195981176

Obj. č. / Typ	5088635 / VG-BC DC-TS900

Stupeň krytí	IP65

Popis výrobku

Popis výrobku

Systémové řešení s odpojovačem pro FV střídače s jedním MPP trackerem

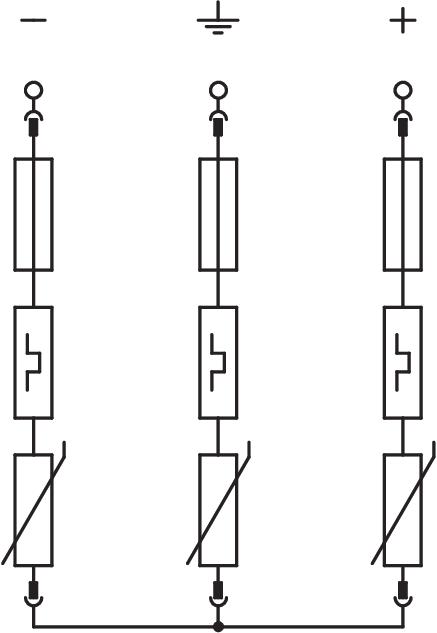

• Varistorový svodič, zásuvný s odpojovacím zařízením, zapojení Y odolné proti chybám dle ČSN 33 2000-7-712
• Nízká ochranná úroveň DC: < 3,0 kV (Uoc max. = 900 V DC s V25-B+C/0-450PV)
• Odpojovač (1000 V; 32 A) k bezpečnému odpojení DC vedení řetězce
• Na každém ochranném zařízení je v pouzdře předem instalováno jedno kontaktní místo do 6 mm², až 30 A DC na každé svorce
• Předem namontováno v polykarbonátovém pouzdře (IP65) odolném proti ultrafialovému záření a vhodném pro použití ve venkovním prostoru, vč. sady kabelových vývodek

K ochraně střídače FV zařízení na straně DC
V případě nebezpečí kondenzace vody v důsledku větru, ledu, teploty nebo slunečního záření mohou být případně nutná další opatření!

Technické údaje

Možnosti připojení

Anschlussart Generatoranschlusskasten	Tension spring terminal
Barva	světle šedá; RAL 7035
Bleskový proud (10/350 μs)	7 kA
Dálková signalizace	Ne
Doba odezvy	<25 ns
Druh vedení pro zařízení přepěťové ochrany	Silové vedení DC (PV)
Druh vývodů	Vývodka
Entries per MPPT	1
Exits per MPPT	1
Funkce monitorování	Ne
Hloubka	122 mm
Jiný tvar sítě	Ne
Jmenovitý impulzní svodový proud (8/20 µs)	30 kA
LPZ	0→2
Materiál pouzdra	PC
Max. nadproudová ochrana na straně sítě	160
Max. Vstupní napětí DC	900 V
Max. Vstupní proud na string	30 A
Max. Výstupní proud	30 A
Maximální rázový svodový proud (8/20 μs)	50 kA
Maximální vstupní jištění	160 A
Nejvyšší trvalé napětí DC	900 V
Number of MPPTs	1
Osazeno odpínačem zátěže	Ano
Počet vstupů	1
Počet vstupů pro stringy	1
Počet vstupů pro vedení	16
Provedení	Typ 1 + 2 a stejnosměrný odpojovač Benedikt LS32-SMA-A4

Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Průřez pevného vodiče (plného/vícedrátového), max.	6 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	0,5 mm²
Rozměr	900V DC
Signalizace na přístroji	Opticky
Šířka	250 mm
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
Stupeň krytí	IP65
Stupeň ochrany – kód IK	IK07
Teplotní rozsah použití, max.	40 °C
Teplotní rozsah použití, min.	-25 °C
Tvar sítě	DC
Tvar sítě DC	Ano
Tvar sítě IT	Ne
Tvar sítě TN	Ne
Tvar sítě TN-C	Ne
Tvar sítě TN-C-S	Ne
Tvar sítě TN-S	Ne
Tvar sítě TT	Ne
Vyfukující	Ne
Výška	200 mm
Zkušební třída typu 1	Ano
Zkušební třída typu 2	Ano
Zkušební třída typu 3	Ne
Způsob montáže	předem namontováno v pouzdře
