Systémové řešení pro fotovoltaiku typu 1 + 2 s konektorem MC4 pro střídače s jedním MPP trackerem, 900 V DC IP66

Systémové řešení pro fotovoltaiku typu 1 + 2 s konektorem MC4 pro střídače s jedním MPP trackerem, 900 V DC

Obj. č. 5088564 | EAN 4012196440573

Obj. č. / Typ	5088564 / VG-BC900S1

Stupeň krytí	IP66

Popis výrobku

Popis výrobku

Systémové řešení typu 1 + 2 s konektorem MC4 pro FV střídače s jedním MPP trackerem

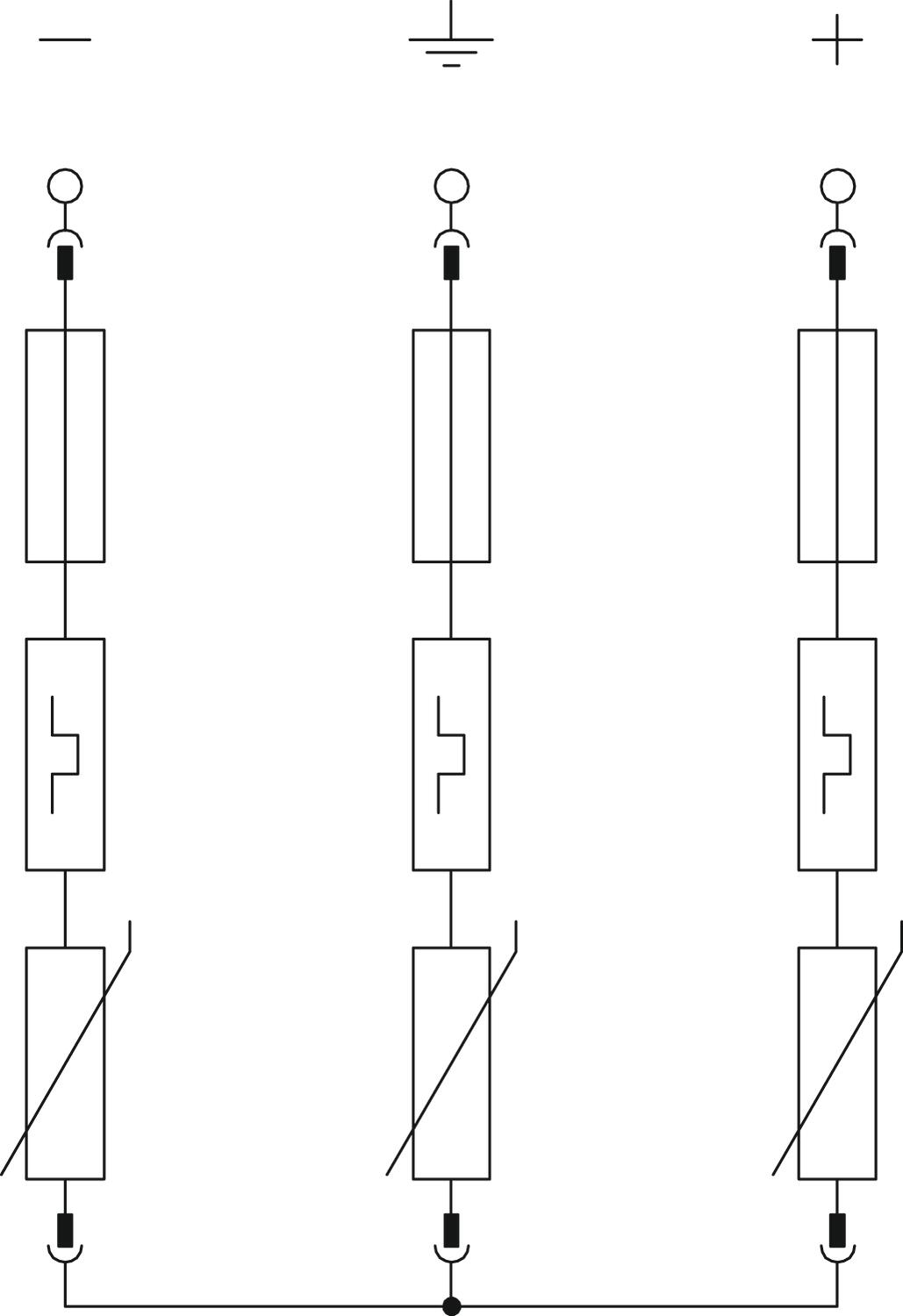

• Varistorový svodič, zásuvný s odpojovacím zařízením, zapojení Y odolné proti chybám podle VDE 0100-712 (50539-12)
• Kombinovaný svodič typu 1 + 2 pro vyrovnání potenciálů v ochraně před bleskem podle EN 62305 (VDE 0185-305)
• Nízká ochranná úroveň DC: < 3,0 kV (Uoc max. = 900 V DC s V25-B + C / 0-450PV)
• Vstup FV string (konektor MC4) na vstup MPP-WR, až 30A DC na svorku

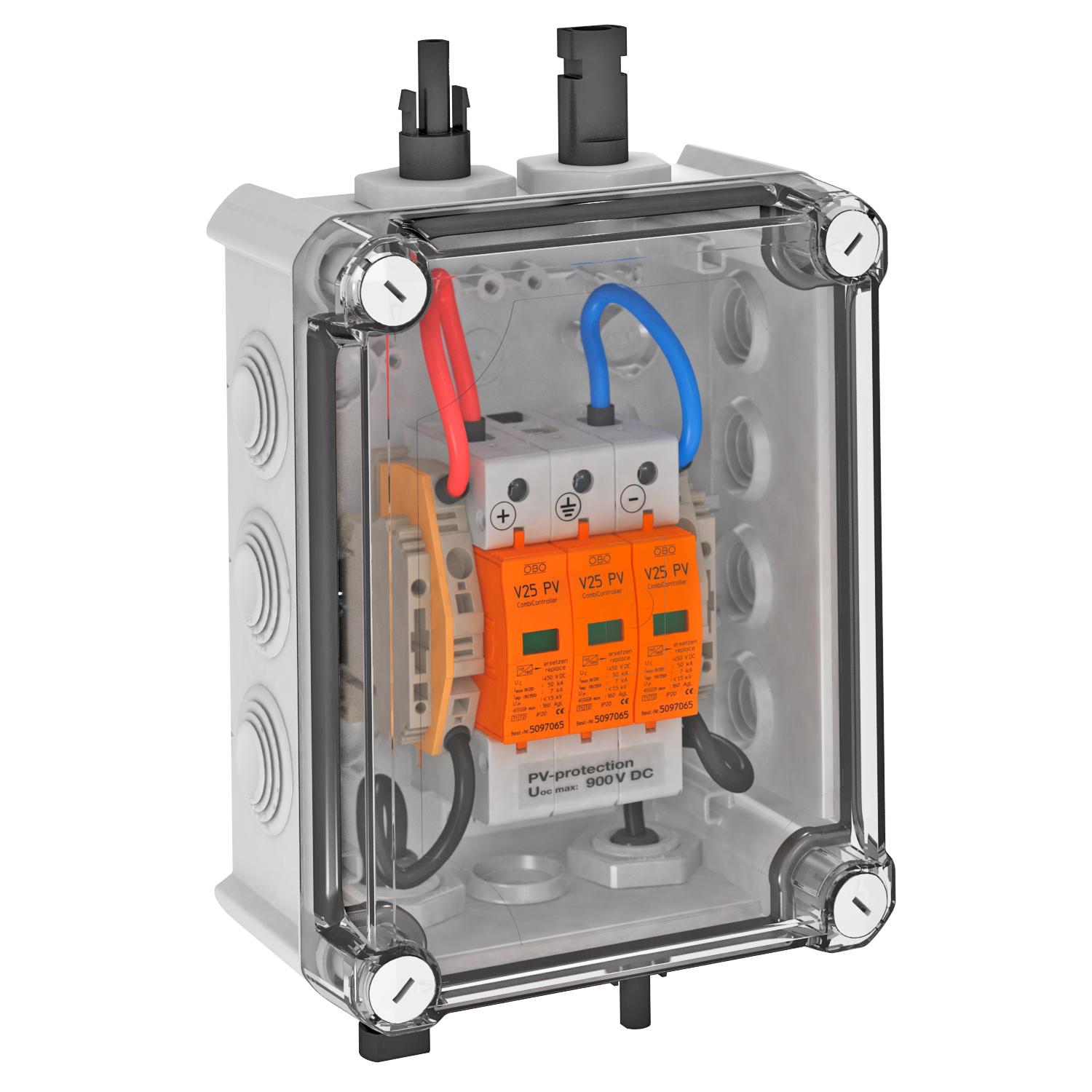

• Předem smontováno v polykarbonátovém pouzdře (IP66) odolném vůči UV záření pro venkovní použití

Pro DC ochranu střídače ve FV systémech.

Pokud hrozí kondenzace z větru, ledu, teploty nebo slunce, mohou být nutná další opatření!

Technické údaje

Možnosti připojení

Anschlussart Generatoranschlusskasten	MC4
Barva	světle šedá; RAL 7035
Bleskový proud (10/350 μs)	7 kA
Dálková signalizace	Ne
Doba odezvy	<25 ns
Druh vedení pro zařízení přepěťové ochrany	Silové vedení DC (PV)
Druh vývodů	MC4
Entries per MPPT	1
Exits per MPPT	1
Funkce monitorování	Ne
Hloubka	9 mm
Jiný tvar sítě	Ne
Jmenovitý impulzní svodový proud (8/20 µs)	30 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	30 kA
LPZ	0→2
Materiál pouzdra	PC
Max. FV napětí	900 V
Max. Vstupní napětí DC	900 V
Max. Vstupní proud na string	30 A
Max. Výstupní proud	30 A
Maximální rázový svodový proud (8/20 μs)	50 kA
Nejvyšší trvalé napětí DC	900 V
Number of MPPTs	1
Osazeno odpínačem zátěže	Ne
Počet pólů	3
Počet vstupů	1
Počet vstupů pro stringy	1
Počet vstupů pro vedení	4
Provedení	Pro jeden MPP a s přípojkou MC4

Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Průřez flexibilního vodiče (jemně laněného), min.	25 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Rázový svodový proud (8/20 µs) [celkový]	60 kA
Rozměr	900V DC
Signalizace na přístroji	Opticky

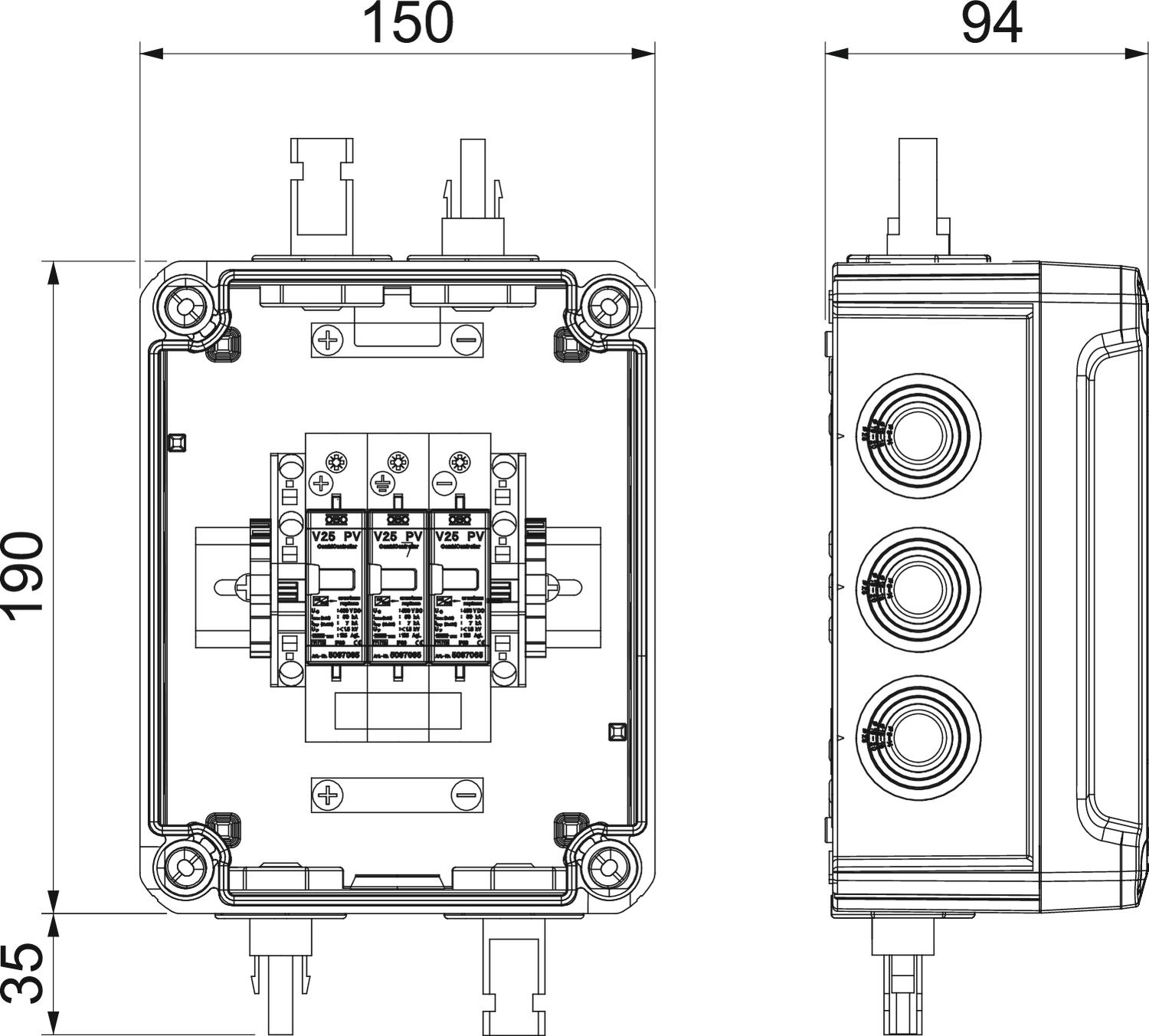

Šířka	190 mm
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
Stupeň krytí	IP66
Stupeň ochrany – kód IK	IK05
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-5 °C
Tvar sítě	DC
Tvar sítě DC	Ano
Tvar sítě IT	Ne
Tvar sítě TN	Ne
Tvar sítě TN-C	Ne
Tvar sítě TN-C-S	Ne
Tvar sítě TN-S	Ne
Tvar sítě TT	Ne
Vyfukující	Ne
Výška	150 mm
Zkušební třída typu 1	Ano
Zkušební třída typu 2	Ano
Zkušební třída typu 3	Ne
Způsob montáže	předem namontováno v pouzdře
