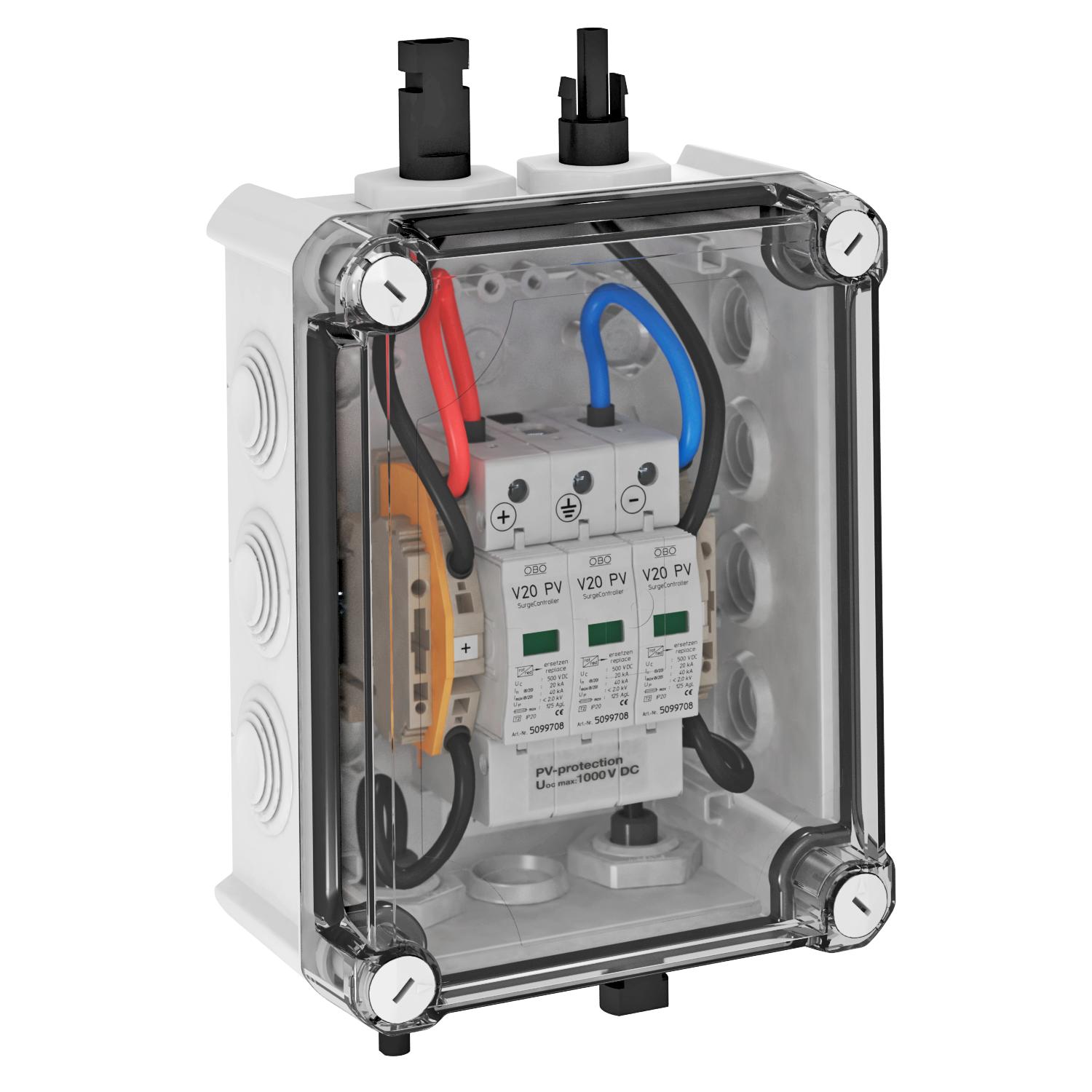

Systémové řešení pro fotovoltaiku typu 2 s konektorem MC4 pro střídače s jedním MPP trackerem, 1 000 V DC IP66

Systémové řešení pro fotovoltaiku typu 2 s konektorem MC4 pro střídače s jedním MPP trackerem, 1 000 V DC

Obj. č. 5088554 | EAN 4012196816095

Obj. č. / Typ	5088554 / PVG-C1000S100

Stupeň krytí	IP66

Popis výrobku

Popis výrobku

Systémové řešení typu 2 s konektorem MC4 pro FV střídače s jedním MPP trackerem

• Varistorový svodič, zásuvný s odpojovacím zařízením, zapojení Y odolné proti chybám podle ČSN 33 2000-7-712 (50539-12)
• Nízká ochranná úroveň DC: < 4,0 kV (Uoc max. = 1000 V DC s V20-C / 0-500PV)
• Vstup FV string (konektor MC4) na vstupu MPP, až 30 A DC na svorku
• Předem smontováno v polykarbonátovém pouzdře (IP66), odolném vůči UV záření. Pro venkovní použití

Pro DC ochranu střídače ve FV systémech.

Pokud hrozí kondenzace z větru, ledu, teploty nebo slunce, mohou být nutná další opatření!

Technické údaje

Možnosti připojení

Anschlussart Generatoranschlusskasten	MC4
Barva	světle šedá; RAL 7035
Dálková signalizace	Ne
Doba odezvy	<25 ns
Druh vedení pro zařízení přepěťové ochrany	Silové vedení DC (PV)
Druh vývodů	MC4
Entries per MPPT	1
Exits per MPPT	1
Funkce monitorování	Ne
Hloubka	94 mm
Jiný tvar sítě	Ne
Jmenovitý impulzní svodový proud (8/20 µs)	20 kA
LPZ	1→2
Materiál pouzdra	PC
Max. FV napětí	1000 V
Max. nadproudová ochrana na straně sítě	125
Max. Vstupní napětí DC	1000 V
Max. Vstupní proud na string	30 A
Max. Výstupní proud	30 A
Maximální rázový svodový proud (8/20 μs)	40 kA
Maximální vstupní jištění	125 A
Nejvyšší trvalé napětí DC	1000 V
Number of MPPTs	1
Odolný proti zkratu	Ano
Osazeno odpínačem zátěže	Ne
Počet pólů	3
Počet vstupů	1
Počet vstupů pro stringy	1
Počet vstupů pro vedení	4

Provedení pólů	3
Provedení	Pro jeden MPP tracker a s přípojkou MC4
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Průřez flexibilního vodiče (jemně laněného), min.	25 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Rozměr	1000V DC
Signalizace na přístroji	Opticky
Šířka	190 mm
SPD dle EN 61643-11	Typ 2
SPD dle IEC 61643-1	class II
Stupeň krytí	IP66
Stupeň ochrany – kód IK	IK05
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-5 °C
Tvar sítě	ostatní
Tvar sítě DC	Ano
Tvar sítě IT	Ne
Tvar sítě TN	Ne
Tvar sítě TN-C	Ne
Tvar sítě TN-C-S	Ne
Tvar sítě TN-S	Ne
Tvar sítě TT	Ne
Výška	150 mm
Zkušební třída typu 1	Ne
Zkušební třída typu 2	Ano
Zkušební třída typu 3	Ne
Způsob montáže	předem namontováno v pouzdře
