Těžký mřížový žlab SGR 105 FT 3000 | 300 | 105 | 6 | 268 | Ne
morepic-1 morepic-2 video-1

Těžký mřížový žlab SGR 105 FT

Obj. č. 6003309 | EAN 4012196397723

3000 mm
105 mm
6 mm
Ne
Popis výrobku
Popis výrobku

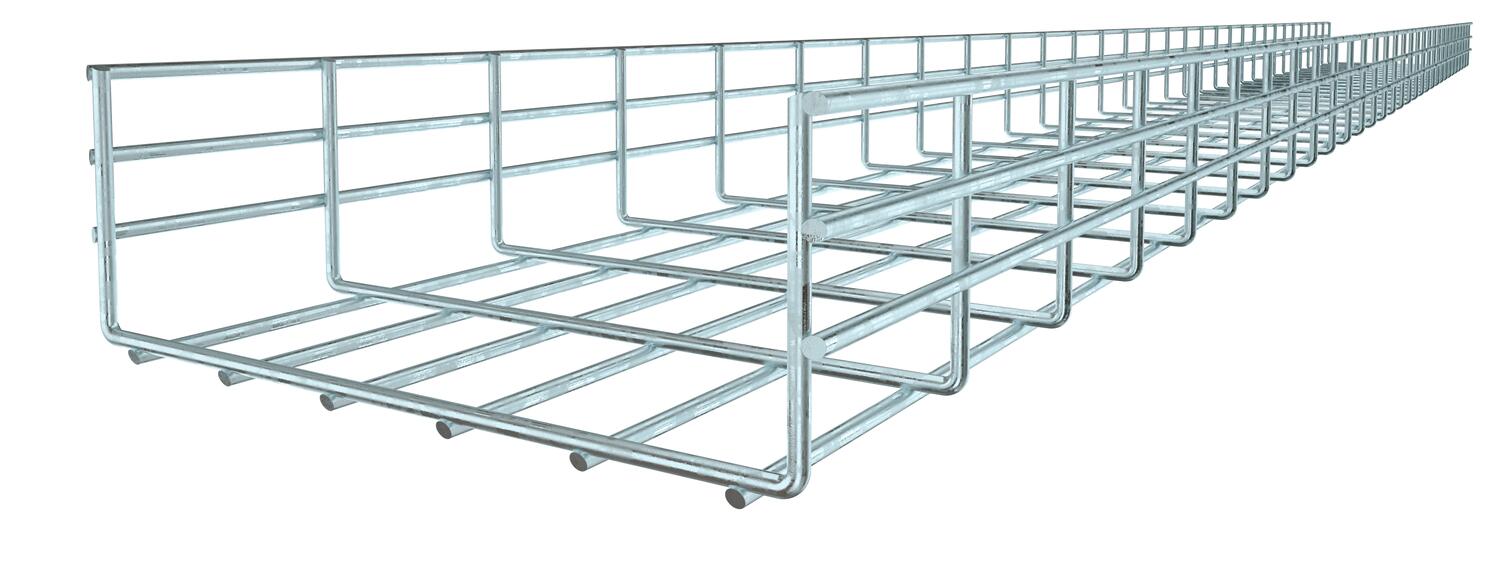

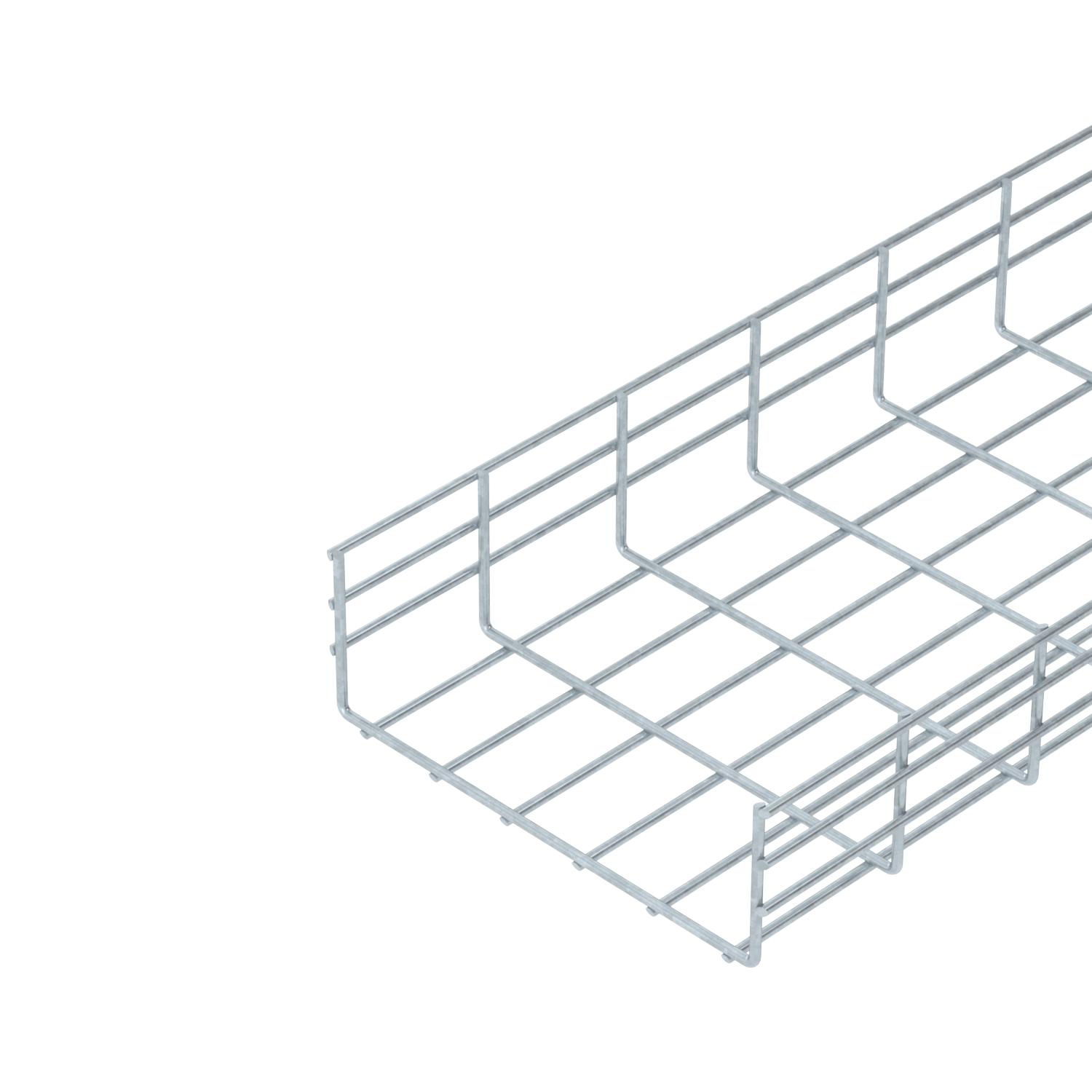

Mřížový žlab z bodově svařených ocelových drátů s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
  • Magnetický útlum stínění
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Mřížový žlab, výška bočnice 105 mm
Technické údaje

Technické údaje

Barva pozinkováno
CO₂ stopa (GWP) od kolébky po bránu 7,6969 kg CO₂e / 1 metr
Délka 3000 mm
Druh spojky kabelového nosného systému šroubovaný
Materiál Ocel
Nerezová ocel, mořená Ne
Povrch žárově zinkováno ponorem
Provedení pro velká rozpětí Ne
Provedení spojky bez spojky
Průměr drátu 6 mm

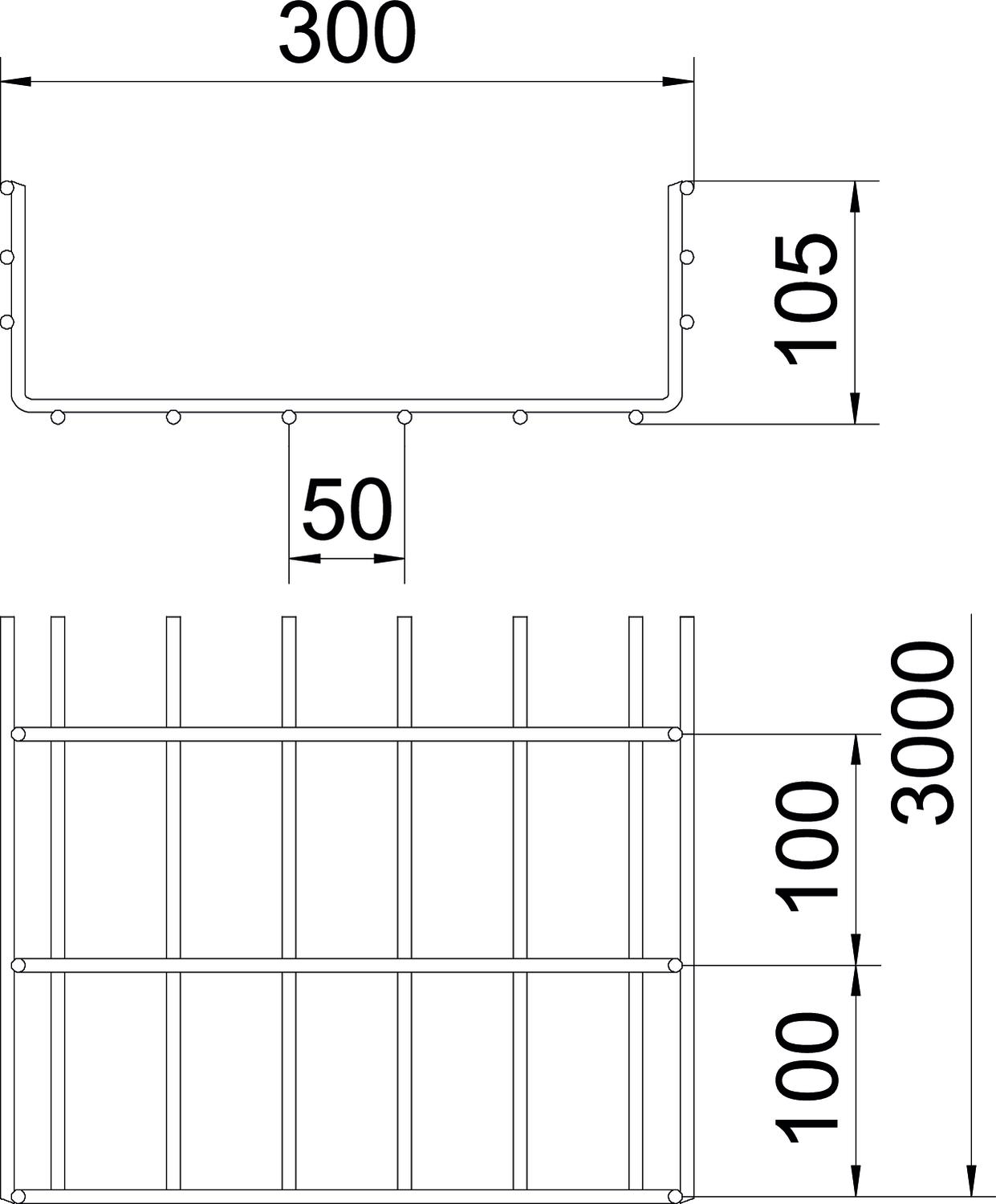

Rozměr 105x300x3000
Rozměr B 300 mm
Šířka 300 mm
Šířka 11,81 in
Tvar profilu Tvar U
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 26800 mm²
Užitečný průřez 268 cm²
Výška 4,13 in
Výška 105 mm
Vzdálenost podpěr 1,0 m 3,1 kN/m
Vzdálenost podpěr 1,5 m 1,75 kN/m
Vzdálenost podpěr 2,0 m 1,15 kN/m
Vzdálenost podpěr 2,5 m 0,79 kN/m
Vzdálenost podpěr 3,0 m 0,6 kN/m
Vzdálenost podpěr 3,5 m 0,5 kN/m
Vzdálenost podpěr 4,0 m 0,4 kN/m
Zachování funkčnosti Ne

Technické údaje

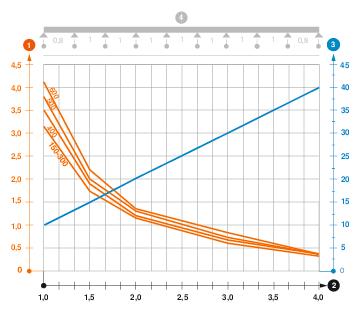

Zatěžovací diagram mřížového žlabu typu SGR 105

Zatěžovací diagram mřížového žlabu typu SGR 105
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka Výška Průměr drátu Užitečný průřez Zachování funkčnosti Obj. č. Množství Nejm. prod. jedn.
SGR 105 300 FT 3000 mm 300 mm 105 mm 6 mm 268 cm² Ne 6003309
3 m
SGR 105 500 FT 3000 mm 500 mm 105 mm 6 mm 459 cm² Ne 6003515
3 m
SGR 105 600 FT 3000 mm 600 mm 105 mm 6 mm 554 cm² Ne 6003616
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka FT Spojka FT GUV 6 FT 6016573
20 Kus
Víko, neděrované, DD Víko, neděrované, DD DRLU 300 DD 6052656
3 m

Montážní příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 85 DD Přepážka 85 DD TSG 85 DD 6062331
3 m
Spona víka, univerzální A2 Spona víka, univerzální A2 DKU A2 6065600
20 Kus
Kabelový odbočný plech FT Kabelový odbočný plech FT KAB GR FT 6220142
10 Kus
