Těžký mřížový žlab SGR 105 FT
Obj. č. 6003515 | EAN 4012196397730
- Popis výrobku
-

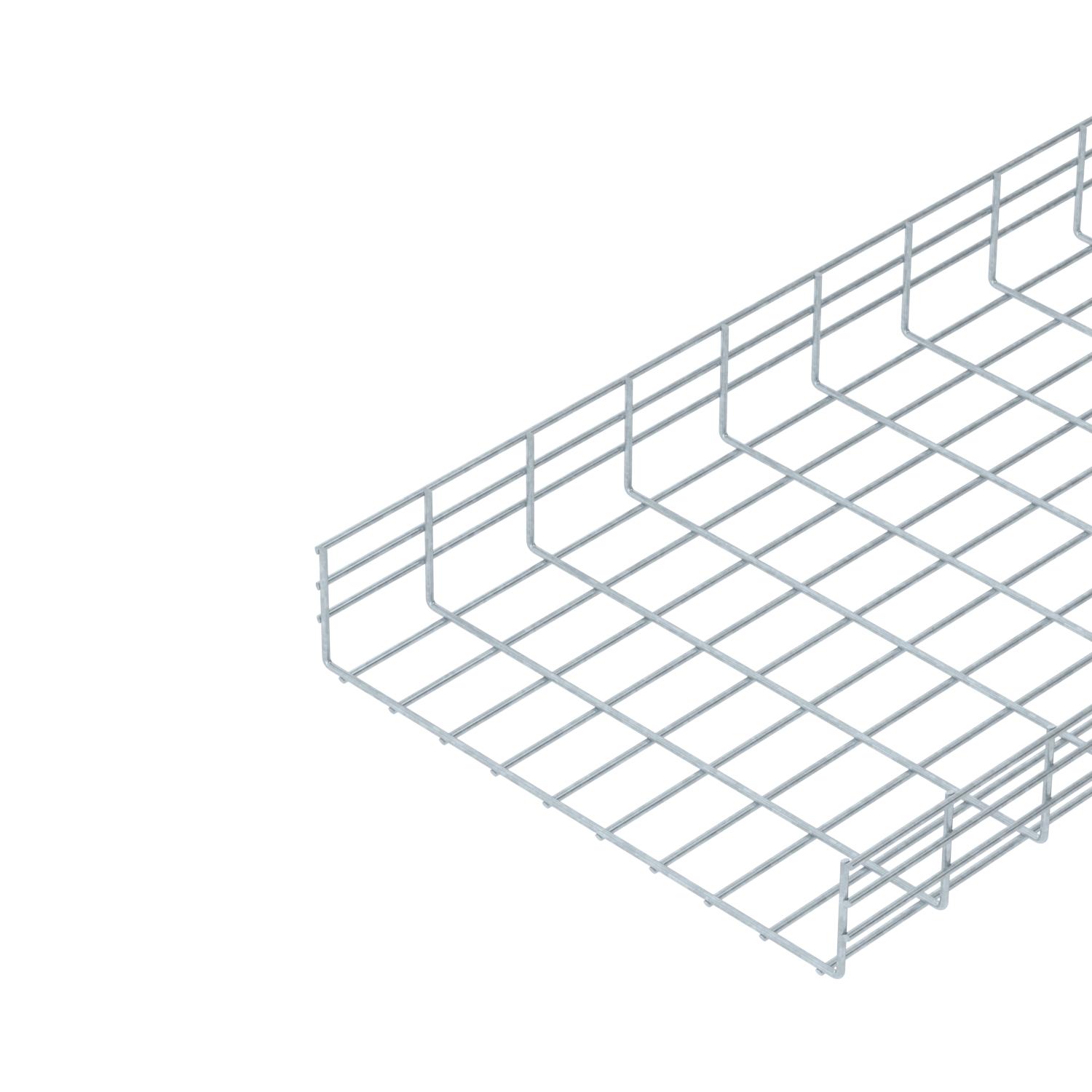

Popis výrobkuMřížový žlab z bodově svařených ocelových drátů s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
-
- Technické údaje
-
Technické údaje

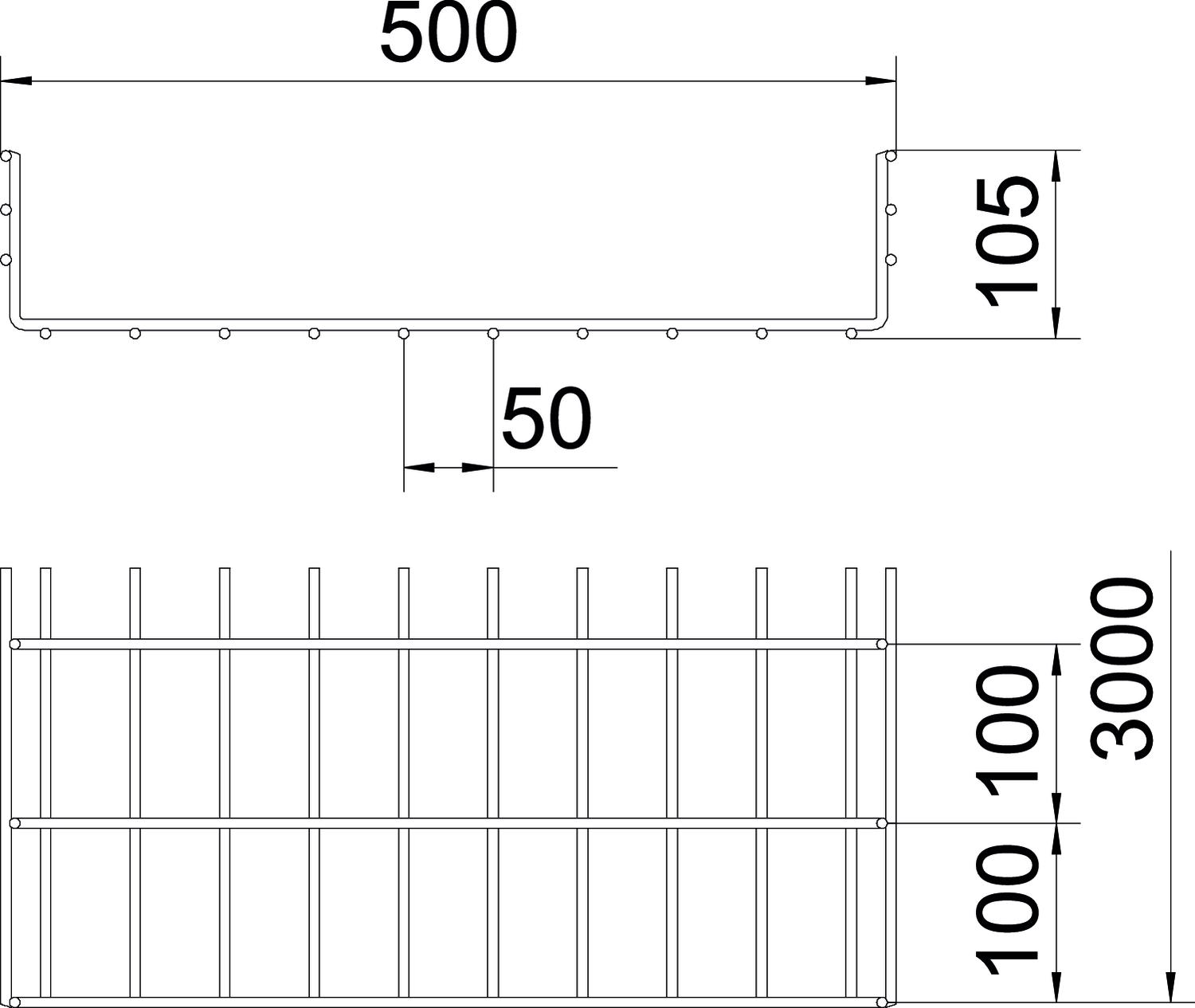

Barva pozinkováno CO₂ stopa (GWP) od kolébky po bránu 10,3709 kg CO₂e / 1 metr Délka 3000 mm Druh spojky kabelového nosného systému šroubovaný Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky bez spojky Průměr drátu 6 mm Rozměr 105x500x3000 Rozměr B 500 mm Šířka 19,69 in Šířka 500 mm Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 45900 mm² Užitečný průřez 459 cm² Výška 105 mm Výška 4,13 in Vzdálenost podpěr 1,0 m 3,8 kN/m Vzdálenost podpěr 1,5 m 2 kN/m Vzdálenost podpěr 2,0 m 1,3 kN/m Vzdálenost podpěr 2,5 m 0,93 kN/m Vzdálenost podpěr 3,0 m 0,75 kN/m Vzdálenost podpěr 3,5 m 0,64 kN/m Vzdálenost podpěr 4,0 m 0,45 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram mřížového žlabu typu SGR 105
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka FT
GUV 6 FT 6016573 20 Kus
Víko, neděrované, DD
DRLU 500 DD 6052668 3 m Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 85 DD
TSG 85 DD 6062331 3 m
Spona víka, univerzální A2
DKU A2 6065600 20 Kus
Kabelový odbočný plech FT
KAB GR FT 6220142 10 Kus - Ke stažení
-
Datový list SGR 105 500 FT / 6003515 , 0.32MB , pdfEU prohlášení o shodě SGR 105 500 FT / 6003515 , 0.12MB , pdfEnvironmentální prohlášení o produktu (EPD) SGR 105 500 FT / 6003515 , 1.48MB , pdfREACH Prohlášení o shodě SGR 105 500 FT / 6003515 , 0.12MB , pdfRoHS Prohlášení o shodě SGR 105 500 FT / 6003515 , 0.13MB , pdfNávod k montáži Návod k montáži systémů mřížových žlabů , 9.52MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
