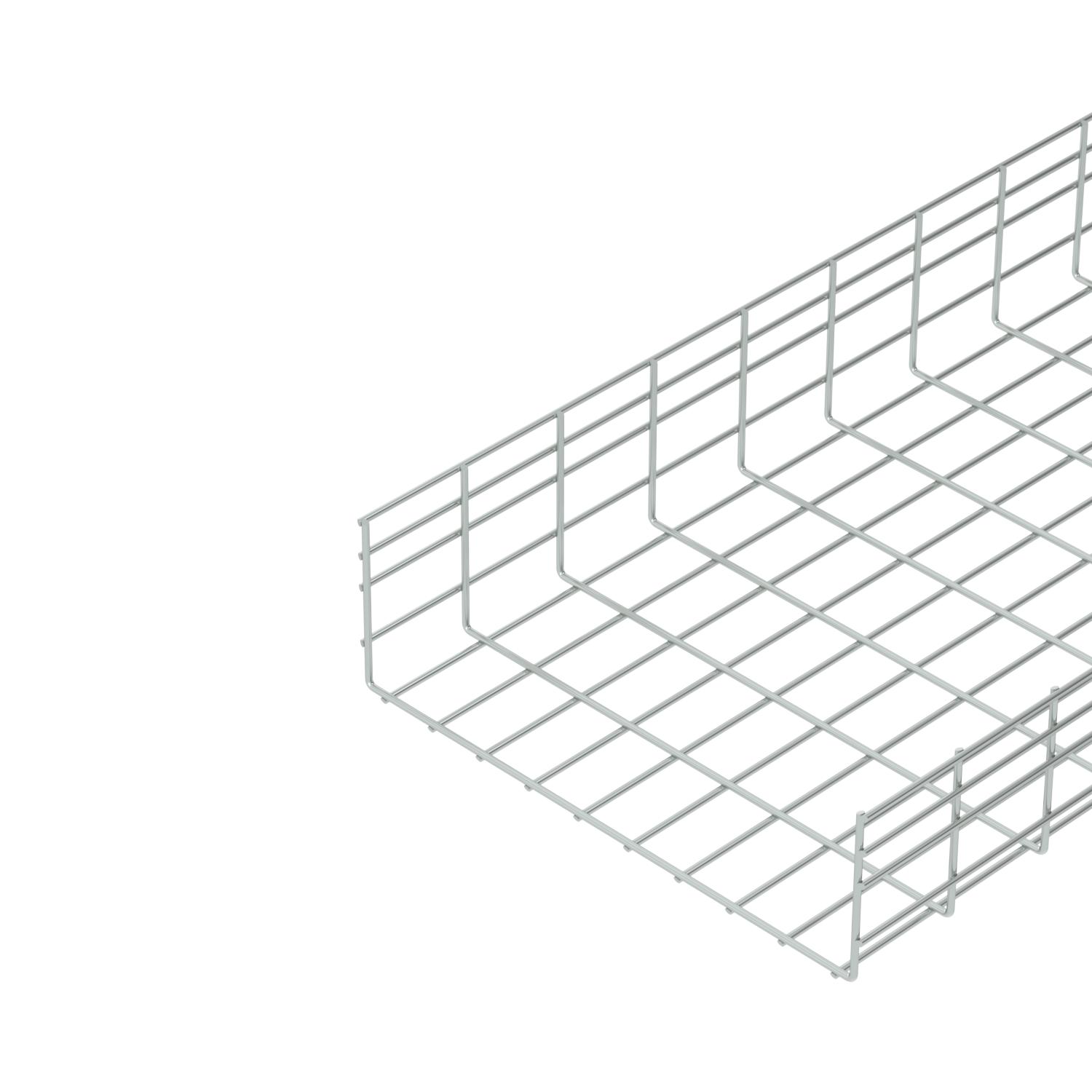

Těžký mřížový žlab SGR 155 G
Obj. č. 6003685 | EAN 4012195382546
- Popis výrobku
-

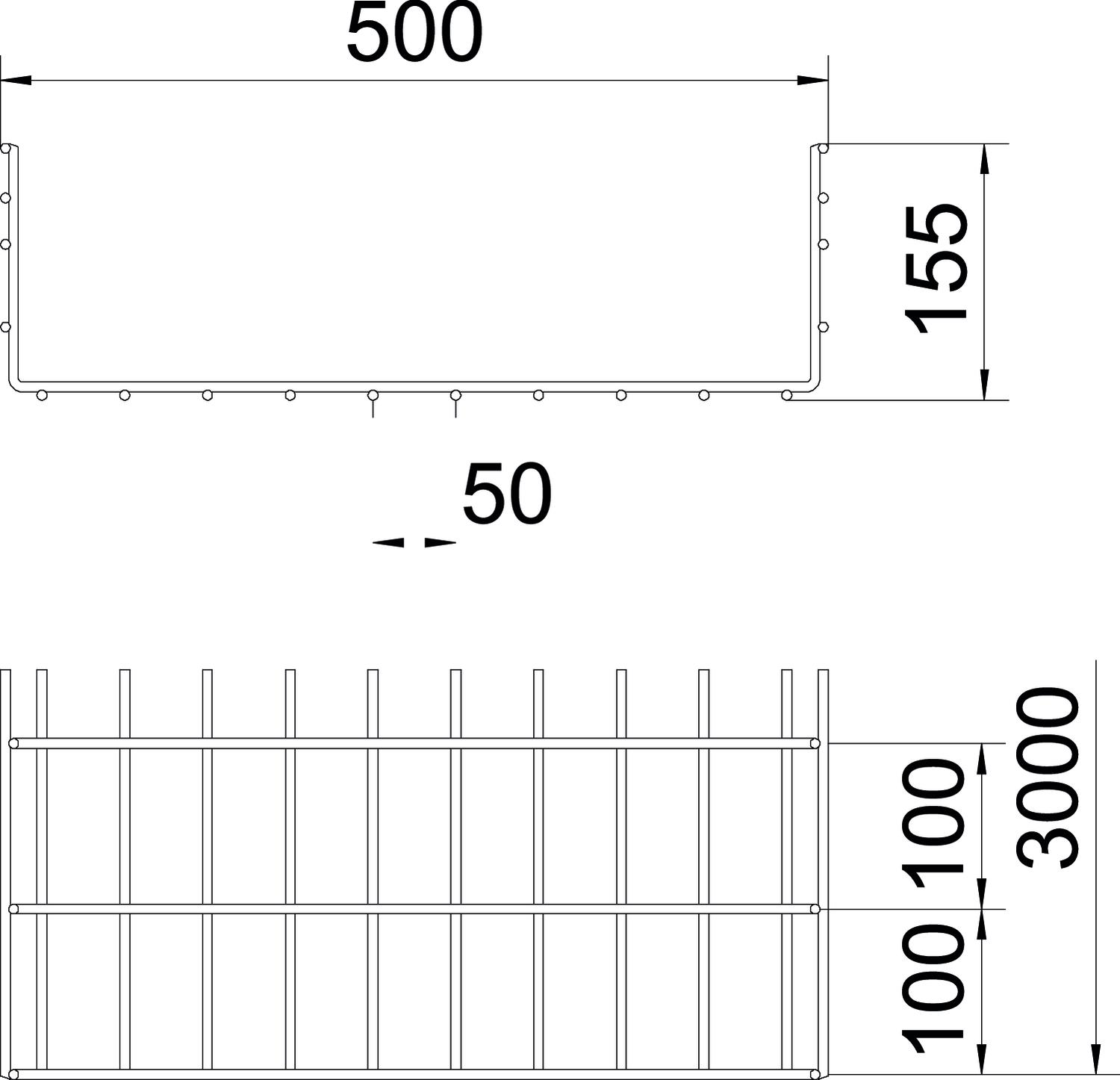

Popis výrobkuMřížový žlab z bodově svařených ocelových drátů s výškou bočnice 155 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
-
- Technické údaje
-
Technické údaje
Barva modrobílá Bezšroubové spojky Ne CO₂ stopa (GWP) od kolébky po bránu 10,636 kg CO₂e / 1 metr Délka 3000 mm Druh spojky kabelového nosného systému šroubovaný Integrovaná přepážka bez Materiál Ocel Nerezová ocel, mořená Ne Povrch Galvanicky pozinkováno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Průměr drátu 6 mm Rozměr 155x500x3000 Rozměr B 500 mm Šířka 500 mm Šířka 19,69 in Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 73800 mm² Užitečný průřez 738 cm² Výška 6,1 in Výška 155 mm Vzdálenost podpěr 1,0 m 4,5 kN/m Vzdálenost podpěr 1,5 m 2,6 kN/m Vzdálenost podpěr 2,0 m 1,6 kN/m Vzdálenost podpěr 2,5 m 1,15 kN/m Vzdálenost podpěr 3,0 m 1 kN/m Vzdálenost podpěr 3,5 m 0,92 kN/m Vzdálenost podpěr 4,0 m 0,65 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram mřížového žlabu typu SGR 155
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
