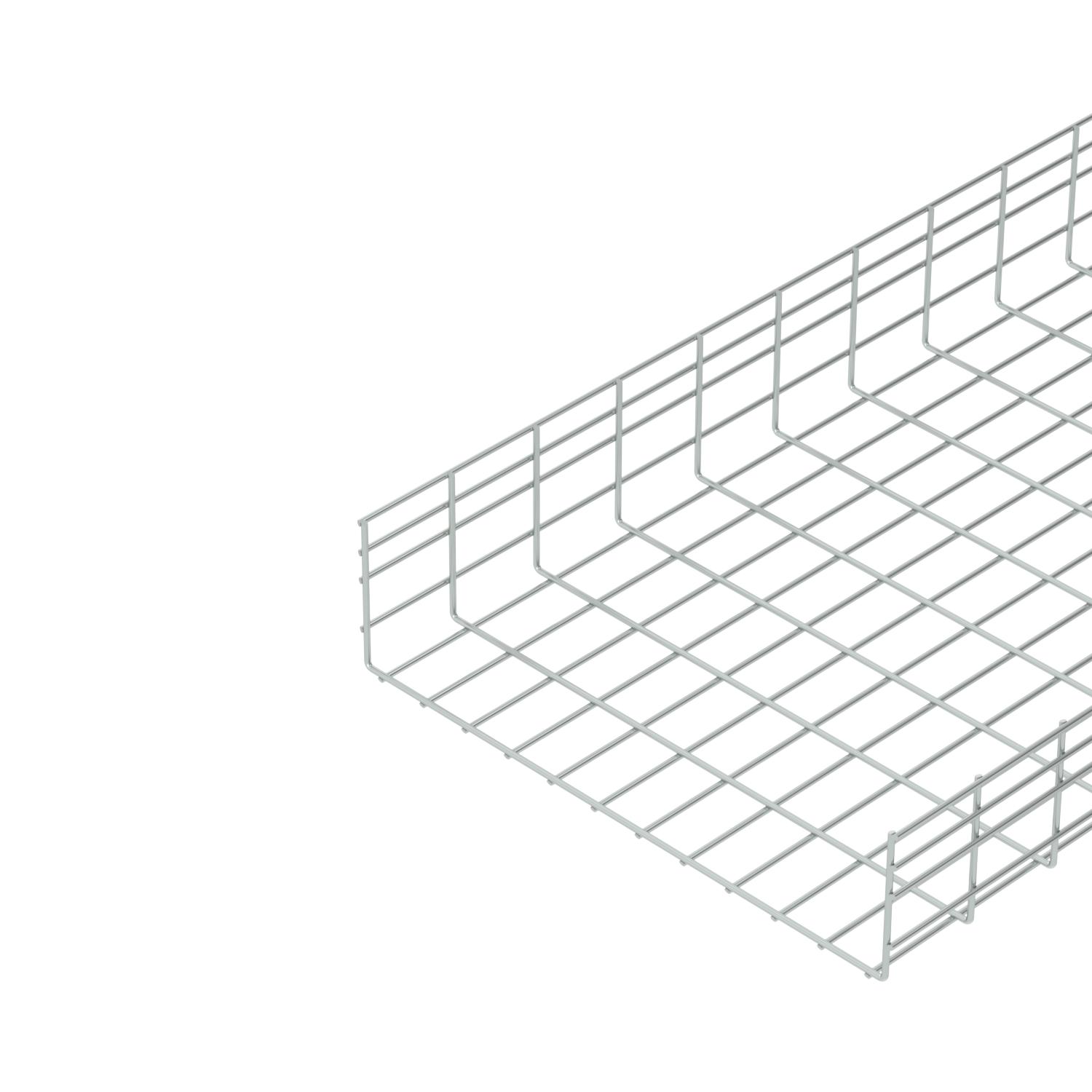

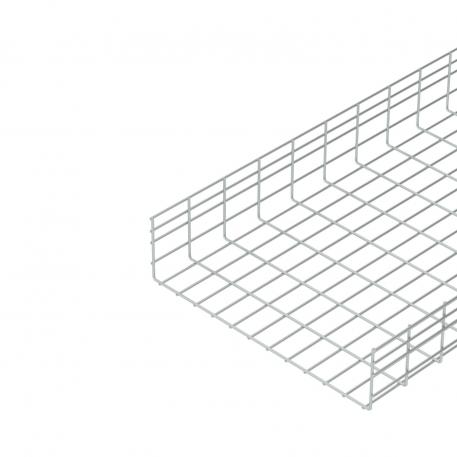

Těžký mřížový žlab SGR 155 G

Obj. č. 6003687 | EAN 4012195380191

3000 mm
155 mm
6 mm
Ne
Popis výrobku
Popis výrobku
Mřížový žlab z bodově svařených ocelových drátů s výškou bočnice 155 mm.

Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
  • Underwriters Laboratories Inc., USA
  • Magnetický útlum stínění
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
Technické údaje

Technické údaje

Barva modrobílá
Bezšroubové spojky Ne
CO₂ stopa (GWP) od kolébky po bránu 11,77 kg CO₂e / 1 metr
Délka 3000 mm
Druh spojky kabelového nosného systému šroubovaný
Integrovaná přepážka bez
Materiál Ocel
Nerezová ocel, mořená Ne
Povrch Galvanicky pozinkováno
Provedení pro velká rozpětí Ne
Provedení spojky bez spojky
Průměr drátu 6 mm

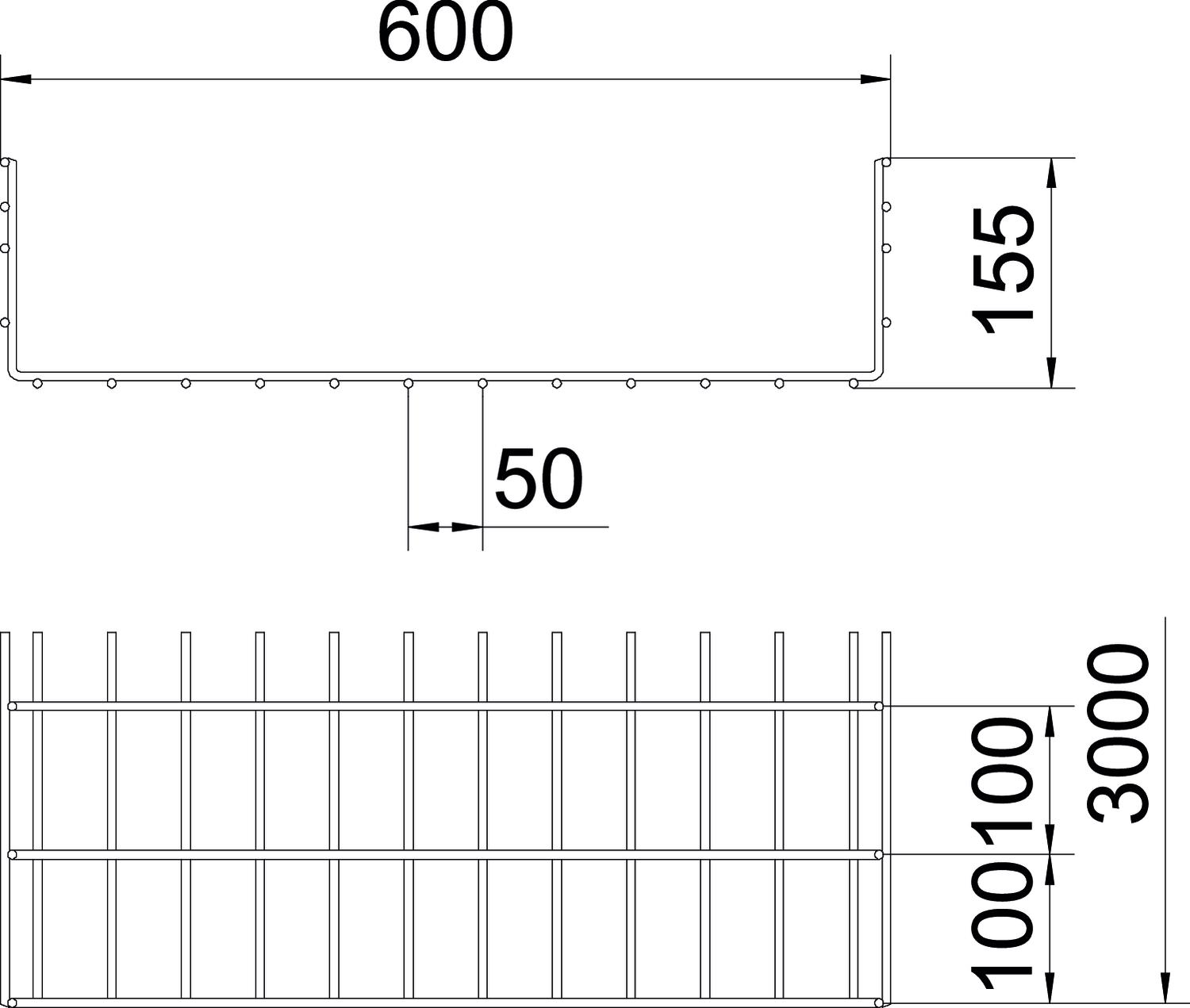

Rozměr 155x600x3000
Rozměr B 600 mm
Šířka 600 mm
Šířka 23,62 in
Tvar profilu Tvar U
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 888 cm²
Užitečný průřez 88800 mm²
Výška 155 mm
Výška 6,1 in
Vzdálenost podpěr 1,0 m 4,9 kN/m
Vzdálenost podpěr 1,5 m 3,2 kN/m
Vzdálenost podpěr 2,0 m 2,2 kN/m
Vzdálenost podpěr 2,5 m 1,6 kN/m
Vzdálenost podpěr 3,0 m 1,25 kN/m
Vzdálenost podpěr 3,5 m 1,03 kN/m
Vzdálenost podpěr 4,0 m 0,8 kN/m
Zachování funkčnosti Ne

Technické údaje

Zatěžovací diagram mřížového žlabu typu SGR 155

Zatěžovací diagram mřížového žlabu typu SGR 155
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka Výška Průměr drátu Užitečný průřez Zachování funkčnosti Obj. č. Množství Nejm. prod. jedn.
SGR 155 300 G 3000 mm 300 mm 155 mm 6 mm 438 cm² Ne 6003681
3 m
SGR 155 450 G 3000 mm 450 mm 155 mm 6 mm 663 cm² Ne 6003684
3 m
SGR 155 500 G 3000 mm 500 mm 155 mm 6 mm 738 cm² Ne 6003685
3 m
SGR 155 600 G 3000 mm 600 mm 155 mm 6 mm 888 cm² Ne 6003687
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka G Spojka G GUV 6 G 6016572
20 Kus
Víko, neděrované, FS Víko, neděrované, FS DRLU 600 FS 6052609
3 m

Montážní příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 135 FS Přepážka 135 FS TSG 135 FS 6062132
3 m
Spona víka, univerzální A2 Spona víka, univerzální A2 DKU A2 6065600
20 Kus
Kabelový odbočný plech FS Kabelový odbočný plech FS KAB GR FS 6220139
10 Kus
