Těžký mřížový žlab SGR 55 A2 3000 | 100 | 55 | 6 | 40 |
morepic-1 morepic-2 video-1 video-2

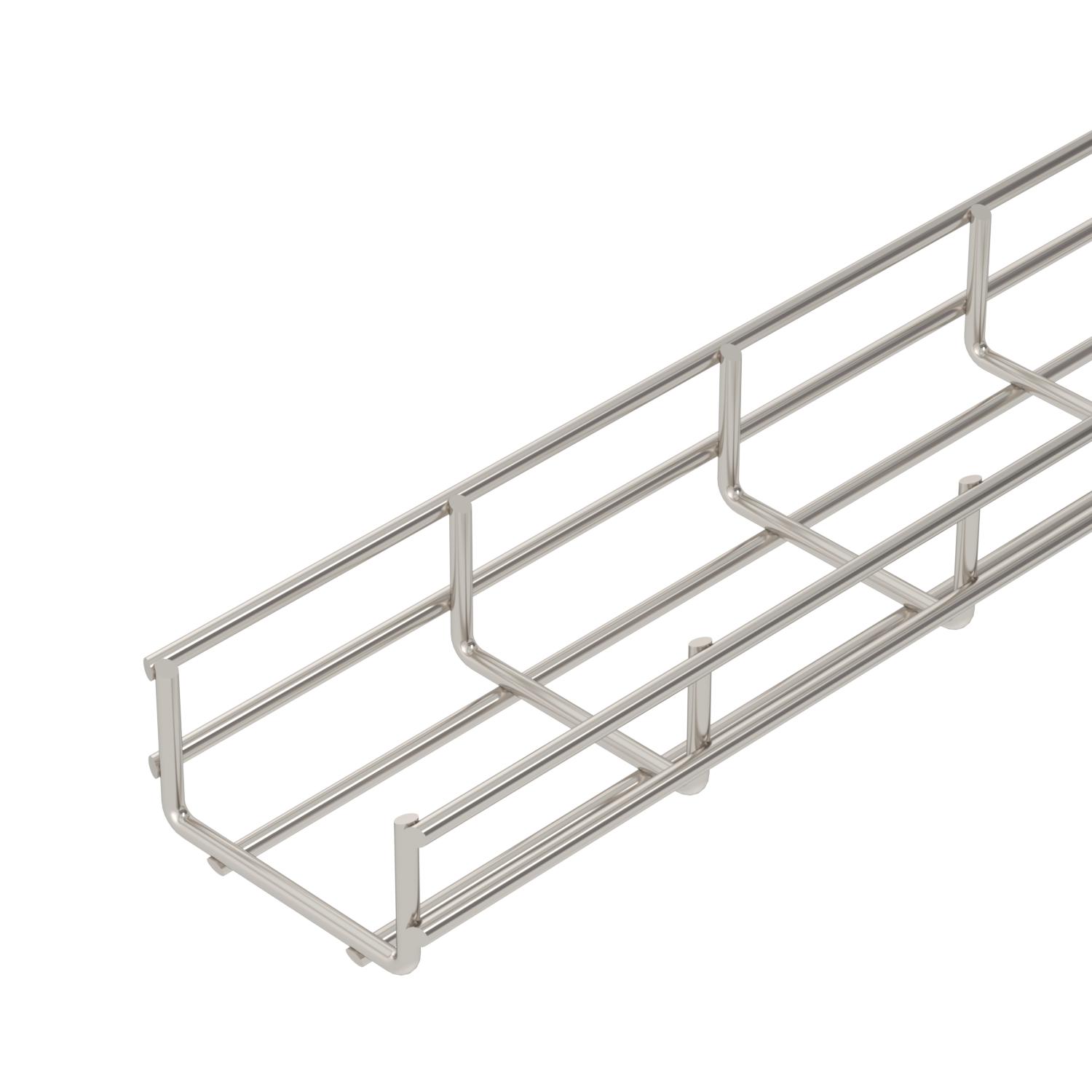

Těžký mřížový žlab SGR 55 A2

Obj. č. 6000909 | EAN 4012196622108

3000 mm
55 mm
6 mm
Popis výrobku
Popis výrobku
Mřížový žlab z bodově svařených ocelových drátů s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Mřížový žlab, výška bočnice 55 mm
Technické údaje

Technické údaje

Barva ocelová
CO₂ stopa (GWP) od kolébky po bránu 8,521 kg CO₂e / 1 metr
Délka 3000 mm
Druh spojky kabelového nosného systému šroubovaný
Materiál Nerez ocel, materiál 1.4307
Povrch Holé, dodatečně ošetřeno
Provedení spojky bez spojky
Průměr drátu 6 mm

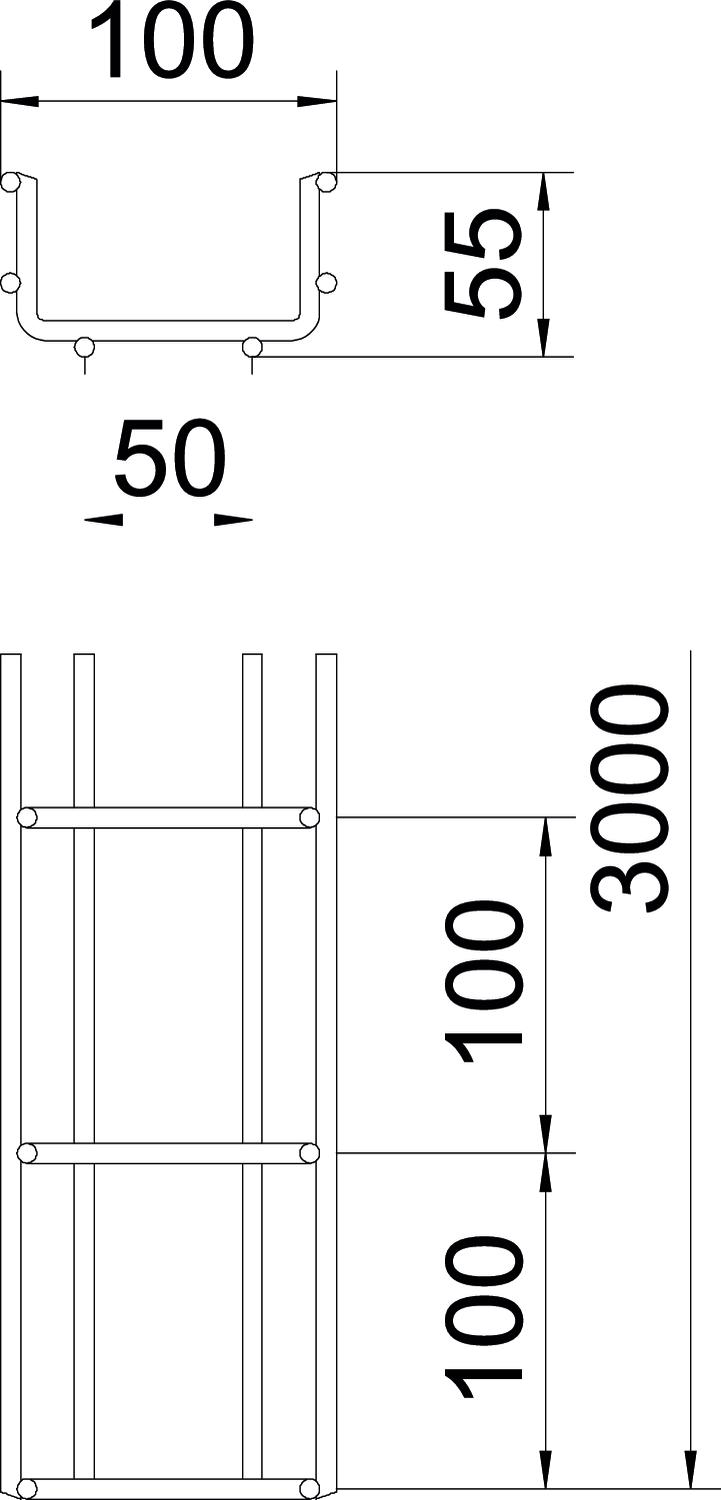

Rozměr 55x100x3000
Rozměr B 100 mm
Šířka 3,94 in
Šířka 100 mm
Tvar profilu Tvar U
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 4000 mm²
Užitečný průřez 40 cm²
Výška 55 mm
Výška 2,17 in
Vzdálenost podpěr 1,0 m 2 kN/m
Vzdálenost podpěr 1,5 m 1,15 kN/m
Vzdálenost podpěr 2,0 m 0,75 kN/m
Vzdálenost podpěr 2,5 m 0,5 kN/m
Vzdálenost podpěr 3,0 m 0,4 kN/m

Technické údaje

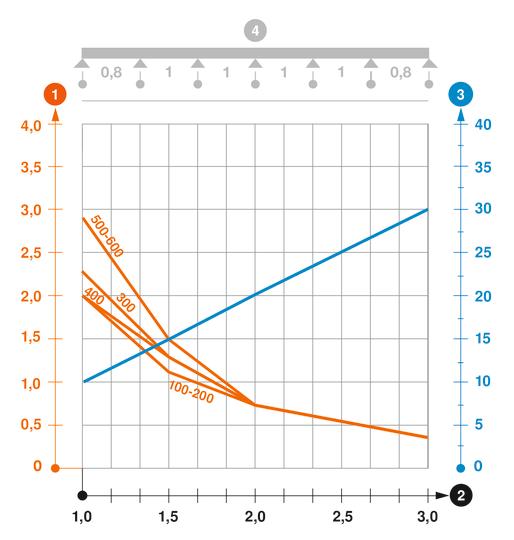

Zatěžovací diagram mřížového žlabu typu SGR 55

Zatěžovací diagram mřížového žlabu typu SGR 55
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka Výška Průměr drátu Užitečný průřez Obj. č. Množství Nejm. prod. jedn.
SGR 55 100 A2 3000 mm 100 mm 55 mm 6 mm 40 cm² 6000909
3 m
SGR 55 150 A2 3000 mm 150 mm 55 mm 6 mm 63 cm² 6000913
3 m

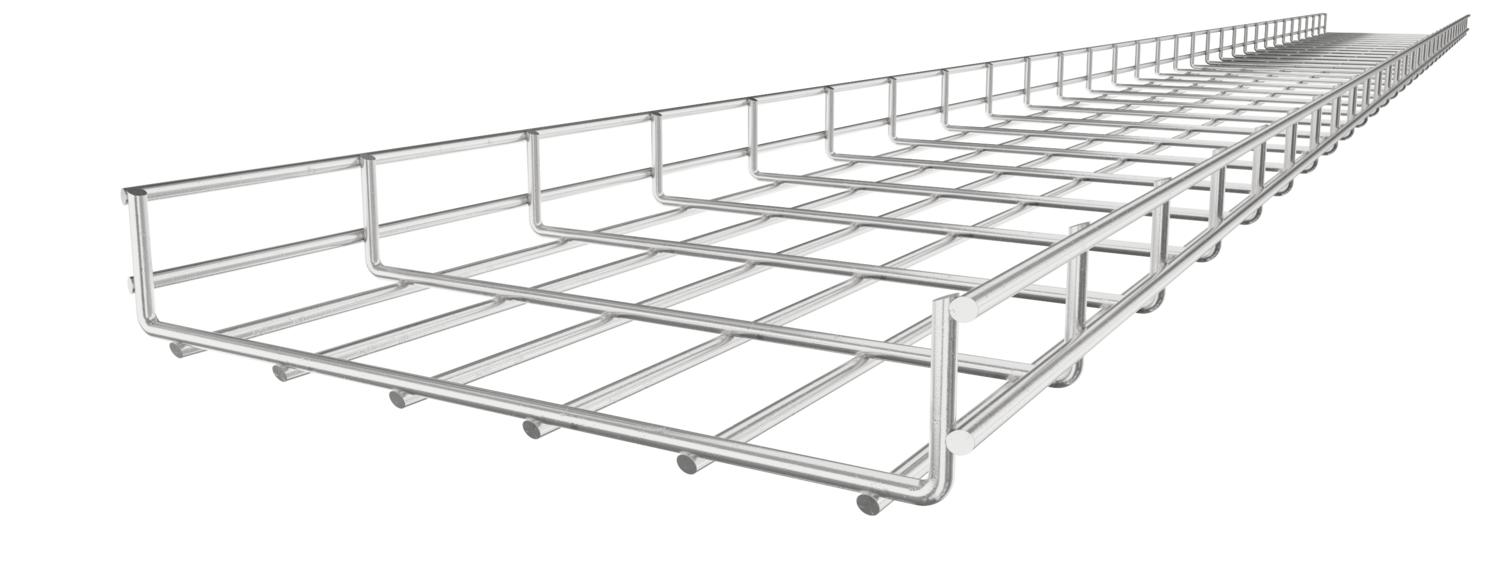

SGR 55 300 A2 3000 mm 300 mm 55 mm 6 mm 129 cm² 6000925
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

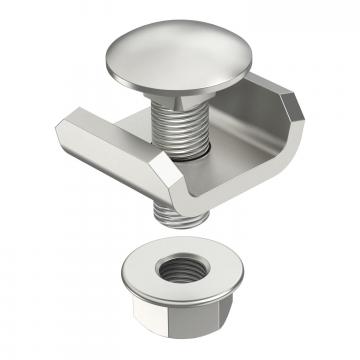

Spojka A2 Spojka A2 GUV 6 A2 6016574
20 Kus

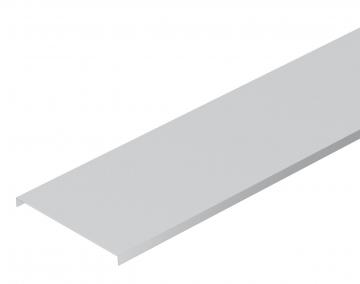

Víko, neděrované, A2 Víko, neděrované, A2 DRLU 100 A2 6052824
3 m

Montážní příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

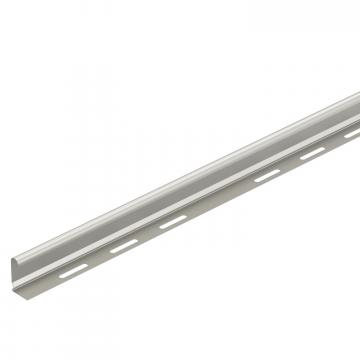

Přepážka 45 A2 Přepážka 45 A2 TSG 45 A2 6062025
3 m

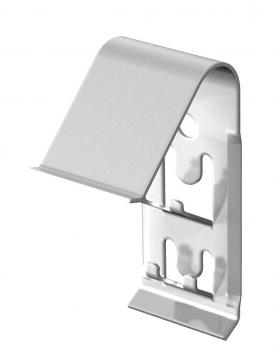

Spona víka, univerzální A2 Spona víka, univerzální A2 DKU A2 6065600
20 Kus
