Těžký mřížový žlab SGR 55 A2
Obj. č. 6000913 | EAN 4012196622115
- Popis výrobku
-

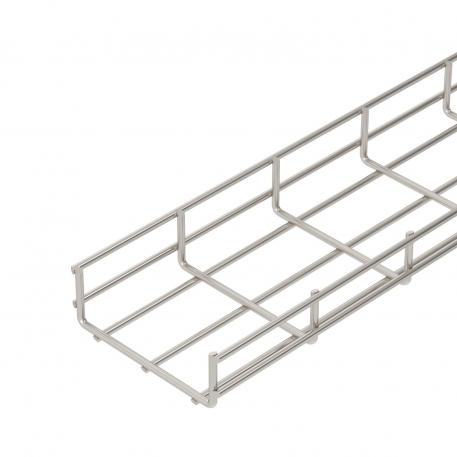

Popis výrobkuMřížový žlab z bodově svařených ocelových drátů s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
-
- Technické údaje
-
Technické údaje

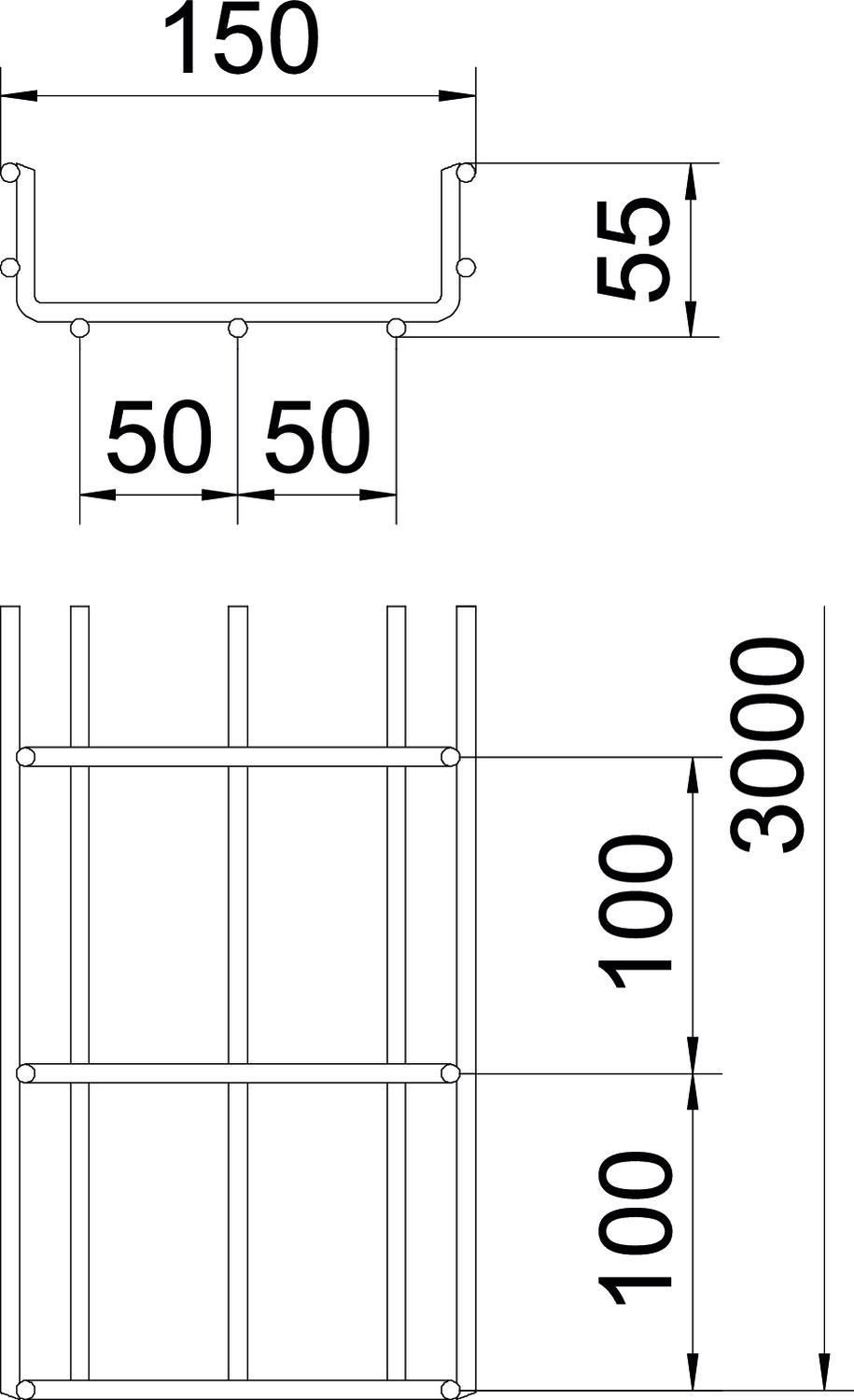

Barva ocelová CO₂ stopa (GWP) od kolébky po bránu 10,101 kg CO₂e / 1 metr Délka 3000 mm Druh spojky kabelového nosného systému šroubovaný Materiál Nerez ocel, materiál 1.4307 Povrch Holé, dodatečně ošetřeno Provedení spojky bez spojky Průměr drátu 6 mm Rozměr 55x150x3000 Rozměr B 150 mm Šířka 150 mm Šířka 5,91 in Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 6300 mm² Užitečný průřez 63 cm² Výška 55 mm Výška 2,17 in Vzdálenost podpěr 1,0 m 2 kN/m Vzdálenost podpěr 1,5 m 1,15 kN/m Vzdálenost podpěr 2,0 m 0,75 kN/m Vzdálenost podpěr 2,5 m 0,5 kN/m Vzdálenost podpěr 3,0 m 0,4 kN/m Technické údaje
Zatěžovací diagram mřížového žlabu typu SGR 55
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka A2
GUV 6 A2 6016574 20 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 45 A2
TSG 45 A2 6062025 3 m
Spona víka, univerzální A2
DKU A2 6065600 20 Kus - Ke stažení
-
