Třmenová příchytka 2056, patka F, jednoduchá, plastová přítlačná opěrka, FT 46 | 52 | 5

Třmenová příchytka 2056, patka F, jednoduchá, plastová přítlačná opěrka, FT

Obj. č. 1187644 | EAN 4012196854141

Obj. č. / Typ

Upínací rozsah D, min.

Upínací rozsah D, max.

Max. utahovací moment

Popis výrobku

Popis výrobku

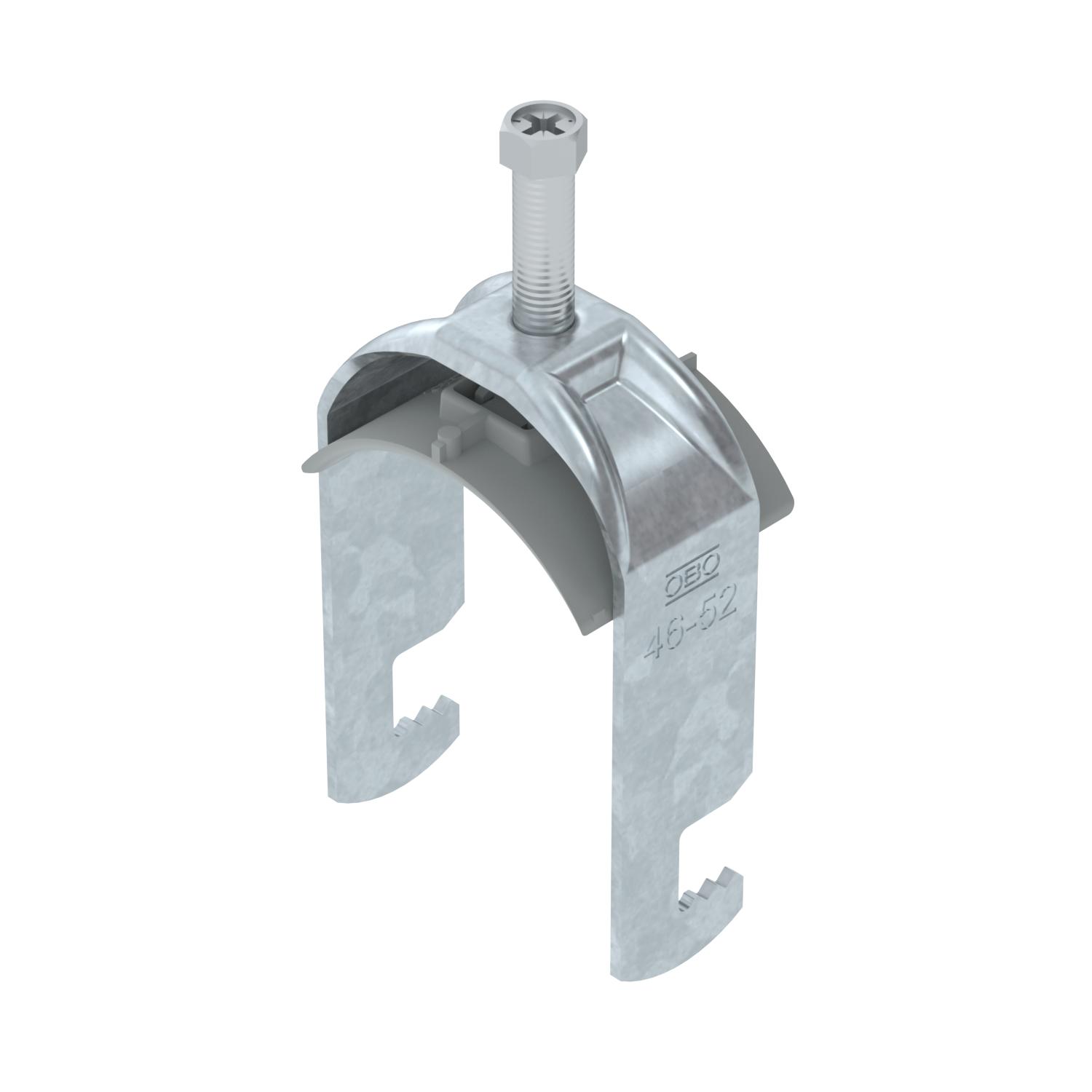

Třmenová příchytka s patkou F, plastová přítlačná opěrka z polypropylénu. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na plochou ocel. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	0,205 kg CO₂e / 1 Kus
Délka	25 mm
Délka – vnější rozměr	40 mm
Dodatek – materiál	Ocel
Dodatek – povrch	žárově zinkováno
Jakost materiálu vany	Polypropylén
Materiál	Ocel
Materiál vany	Plast
Max. utahovací moment	5 Nm
Počet kabelů/trubek	1
Povrch	žárově zinkováno ponorem
Pro průměr trubky max.	52 mm
Pro průměr trubky min.	46 mm
Rozměr	46-52mm
Rozměr G (mm)	M8

Rozměr H	90 mm
Rozměr A	25 mm
Rozměr B	57 mm
Rozměr C	40 mm
Rozměr L	45 mm
Rozměr t	2 mm
Šířka	57 mm
Šířka výřezu	10 mm
S plastovou opěrkou	Ano
S podélnou opěrkou	Ne
Tloušťka plechu	2 mm
Upínací rozsah D, max.	52 mm
Upínací rozsah D, min.	46 mm
Výška	90 mm
Závit	M8
Způsob montáže	plochý profil

Všechny typy

Všechny typy

Typ	Upínací rozsah D, min.	Upínací rozsah D, max.	Max. utahovací moment	Obj. č.	Množství	Nejm. prod. jedn.
BS-F1-K-12 FT	8 mm	12 mm	3 Nm	1187602	Kus	100 Kus
BS-F1-K-16 FT	12 mm	16 mm	3 Nm	1187608	Kus	100 Kus
BS-F1-K-22 FT	16 mm	22 mm	3 Nm	1187614	Kus	100 Kus
BS-F1-K-28 FT	22 mm	28 mm	3 Nm	1187620	Kus	100 Kus
BS-F1-K-34 FT	28 mm	34 mm	3 Nm	1187626	Kus	100 Kus
BS-F1-K-40 FT	34 mm	40 mm	3 Nm	1187632	Kus	100 Kus
BS-F1-K-46 FT	40 mm	46 mm	5 Nm	1187638	Kus	100 Kus
BS-F1-K-52 FT	46 mm	52 mm	5 Nm	1187644	Kus	100 Kus
BS-F1-K-58 FT	52 mm	58 mm	5 Nm	1187650	Kus	50 Kus
BS-F1-K-64 FT	58 mm	64 mm	5 Nm	1187656	Kus	50 Kus
