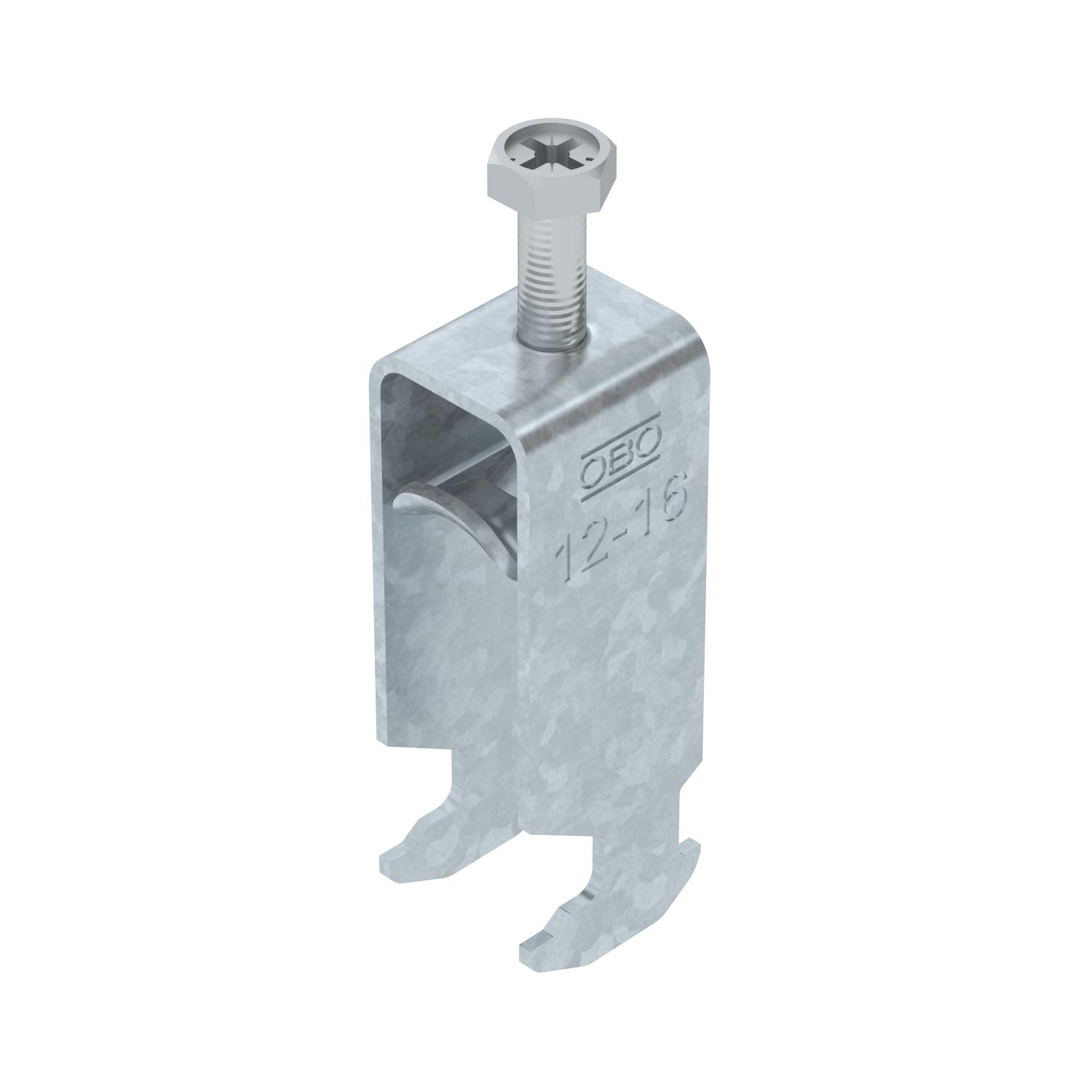

Třmenová příchytka 2056, patka H, 2-násobná, kovová přítlačná opěrka, FT
Obj. č. 1186010 | EAN 4012196848560
- Popis výrobku
-
Popis výrobkuTřmenová příchytka s patkou T, kovová přítlačná opěrka se zaoblenými hranami na ochranu kabelů Pro svislou a vodorovnou montáž 2 jednotlivých kabelů na profilovou lištu C. Pro šířku výřezu 16–17 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Víc kabelů by mělo být odděleno dvojitými podélnými opěrkami. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje

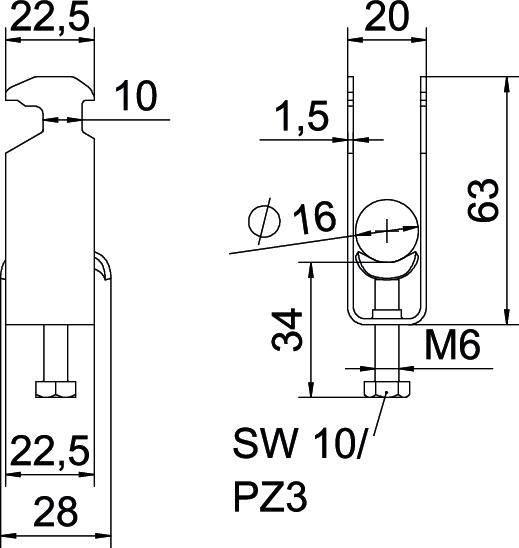

Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,1 kg CO₂e / 1 Kus Délka 22,5 mm Délka – vnější rozměr 28 mm Dodatek – materiál Ocel Dodatek – povrch žárově zinkováno Materiál Ocel Materiál vany Ocel Max. utahovací moment 3 Nm Počet kabelů/trubek 2 Povrch žárově zinkováno ponorem Pro lištu s šířkou výřezu (s intervalem), max. 17 mm Pro lištu s šířkou výřezu (s intervalem), min. 16 mm Pro průměr trubky max. 16 mm Pro průměr trubky min. 12 mm Rozměr 12-16mm Rozměr G (mm) M6 Rozměr H 63 mm Rozměr A 22,5 mm Rozměr B 20 mm Rozměr C 28 mm Rozměr L 34 mm Rozměr t 1,5 mm S kovovou opěrkou Ano Šířka 20 mm Šířka výřezu 10 mm S plastovou opěrkou Ne S podélnou opěrkou Ne Tloušťka plechu 1,5 mm Upínací rozsah D, max. 16 mm Upínací rozsah D, min. 12 mm Výška 63 mm Zachování funkčnosti Ano Závit M6 Způsob montáže Profilová lišta - Všechny typy
- Ke stažení
-
Datový list BS-H2-M-16 FT / 1186010 , 0.21MB , pdfEU prohlášení o shodě BS-H2-M-16 FT / 1186010 , 0.17MB , pdfREACH Prohlášení o shodě BS-H2-M-16 FT / 1186010 , 0.12MB , pdfRoHS Prohlášení o shodě BS-H2-M-16 FT / 1186010 , 0.12MB , pdfNávod k montáži Bügelschelle H-Fuß Metall , 3.04MB , pdf
